138
L
C
D
A
B
G
E
F
G

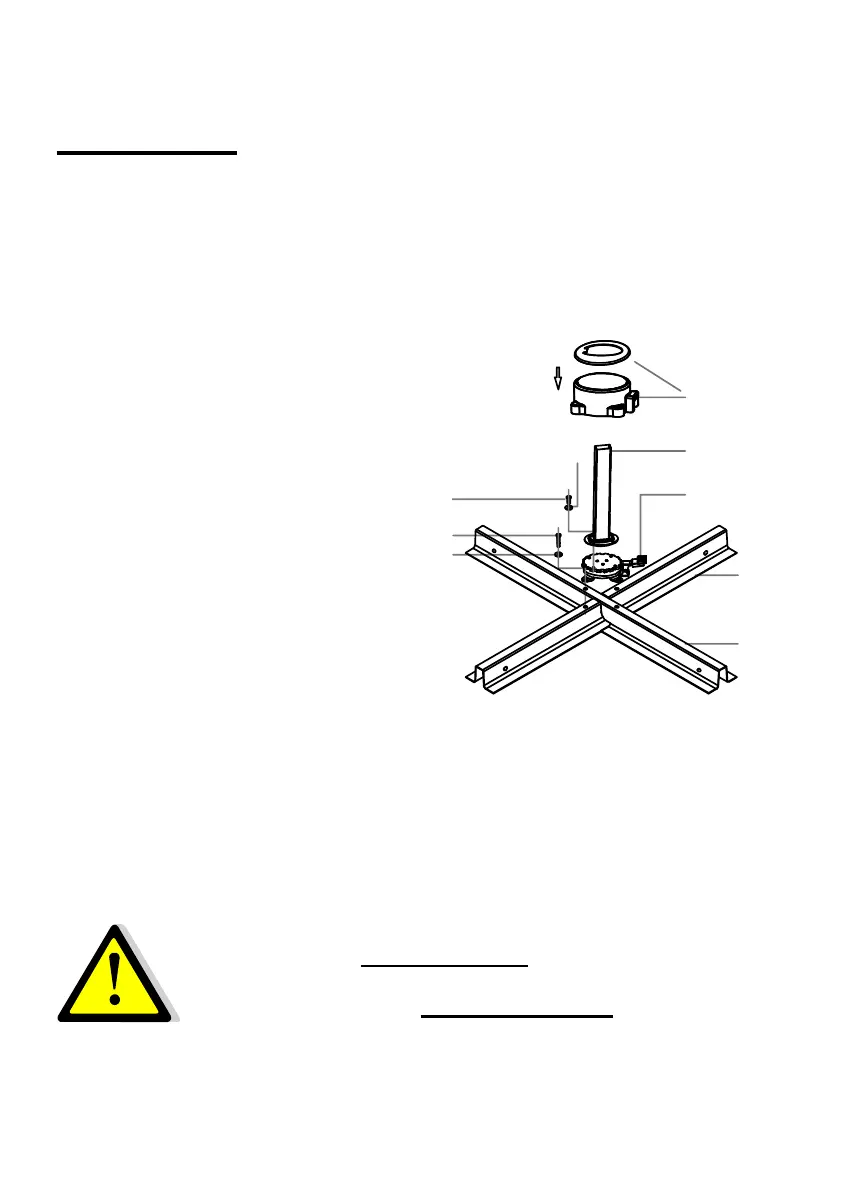

Montagem
Colocar as duas peças da base porta-placas (A + B)uma sobre a outra,
conforme mostra a ilustração, e uni-las firmemente à placa giratória (D).
Para fazer isso utilize os parafusos M8x20 (F) e uma anilha, cada, (G).
De seguida, aparafusar o suporte tubular (C) à placa giratória (D).
Para fazer isso, utilize os parafusos M8x14 (E) e uma anilha, cada (G).
INFORMAÇÃO:
O suporte tubular está aprox. 3º
inclinado trás.
Isto é correto e não pode ser alegado
para reclamação.
O ângulo do suporte tubular impede
que o mastro fique inclinado para
frente quando a cobertura estiver
aberta e confere ao guarda-sol um
aspeto visual harmonioso.
Coloque então a base porta-placas ensamblada na posição de instalação
prevista. Preste atenção a que a superfície de suporte esteja firme e
nivelada.
Insira agora 4 blocos de pedra na base porta-placas.
ATENÇÃO:
Inserir sem falta todos os quatro blocos de pedra do
tamanho 50 x 50 x 5 cm! Utilize somente blocos de pedra
com um peso total de, no mínimo, 100 kg.
Nunca utilize a base do guarda-sol sem blocos de pedra
inseridos!
