Boletín de instrucciones
NHA58709
01/2016
Kit de montaje para empotrar HEPD80
Conservar para uso futuro.
© 2016 Schneider Electric USA, Inc. Reservados todos los derechos
ESPAÑOL
Precauciones

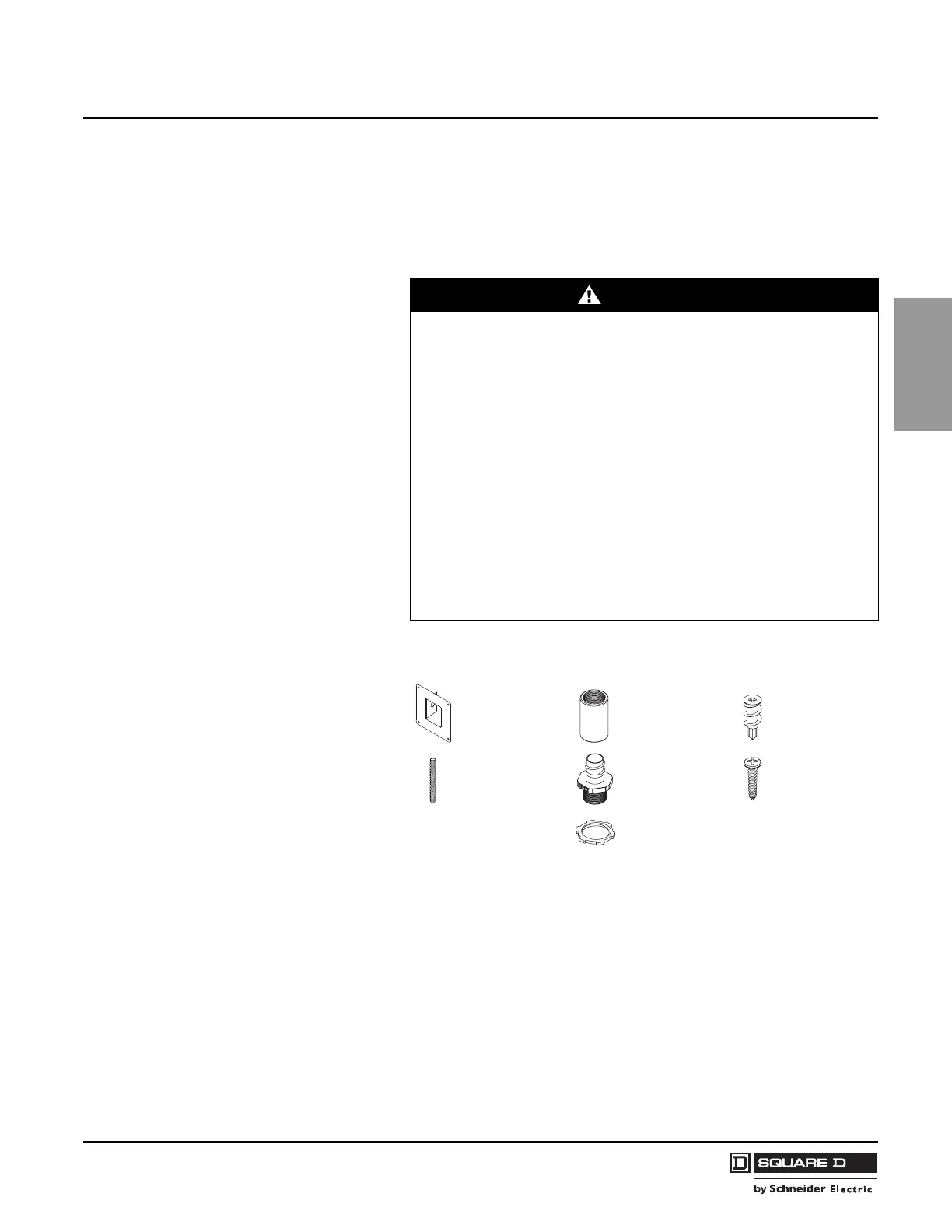

Contenido del kit
Instalación Encuentre un lugar adecuado para instalar el kit de montaje para empotrar y el
dispositivo HEPD80. Estos lugares apropiados suelen ser por encima o por debajo
del tablero de alimentación o centro de carga (vea la figura 1). El lugar de montaje
debe estar libre de obstrucciones en la pared que impida la instalación de los
conductores, por ejemplo, vigas de madera u otras obstrucciones.
1. Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera del
gabinete que contiene este equipo.
2. Asegúrese de que la tensión nominal y configuración del SPD sean las mismas
que la del sistema de alimentación al que será conectado.
3. Coloque la plantilla de corte provista apoyándola contra la pared a una distancia
mínima de 76 mm (3 pulg) a un máximo de 127 mm (5 pulg), por debajo de la
parte inferior del centro de carga y correctamente alineada en la posición del
disco desprendible disponible. Vea la figura 1.
4. Marque las ubicaciones de los cuatro agujeros de montaje y el área de la pared a
recortar. Vea la figura 1.
PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR
ARQUEO
• Utilice equipo de protección personal (EPP) apropiado y siga las prácticas de
seguridad en trabajos eléctricos establecidas por su Compañía, consulte la
norma 70E de NFPA o Z462 de CSA y NOM-029-STPS.
• Solamente el personal eléctrico calificado deberá instalar y prestar servicio de
mantenimiento a este equipo.
• Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera de él.
• Siempre utilice un dispositivo detector de tensión nominal adecuado para confirmar
la desenergización del equipo.
• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de
energizar este equipo.
• Este equipo deberá estar correctamente conectado a tierra de acuerdo con los
códigos aplicables. Utilice un conductor de conexión a tierra para conectar el
equipo a la tierra del sistema de alimentación.
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones
serias.
Soporte de montaje
para empotrar
Cantidad - 1
Tubo conduit flexible
Cantidad - 10 pulg.
Acoplador
Cantidad - 1
Acopladores del tubo
conduit flexible
Cantidad - 2
Tuerca de sujeción
Cantidad - 1
Anclajes de pared
Cantidad - 4
Tornillos de montaje
Cantidad - 4
Released for Manufacturing
Printed on 2016/08/08
