NHA58709 Kit de montaje para empotrar HEPD80
01/2016 Boletín de instrucciones
© 2016 Schneider Electric USA, Inc. Reservados todos los derechos
5
Para obtener asistencia de diagnóstico de problemas, póngase en contacto con el grupo de asistencia técnica
Surgelogic llamando al 1-800-577-7353 (en EUA).
ESPAÑOL
15. Inserte el ensamble de tubo conduit flexible sobre los conductores del SPD y
conecte el acoplador del ensamble del SPD.
NOTA: Con los dedos apriete el acoplador de tubo conduit un 1/4 de vuelta más.
Vea la figura 8.
16. Inserte los conductores y ensamble del SPD a través del agujero en la pared y
por el agujero creado por el disco desprendible del centro de carga. Deslice la
tuerca de sujeción sobre los conductores y fije el tubo conduit en su lugar, como
se muestra en la figura 9.
17. Fije el soporte de montaje a la pared utilizando los cuatro tornillos provistos. Vea
la figura 9.

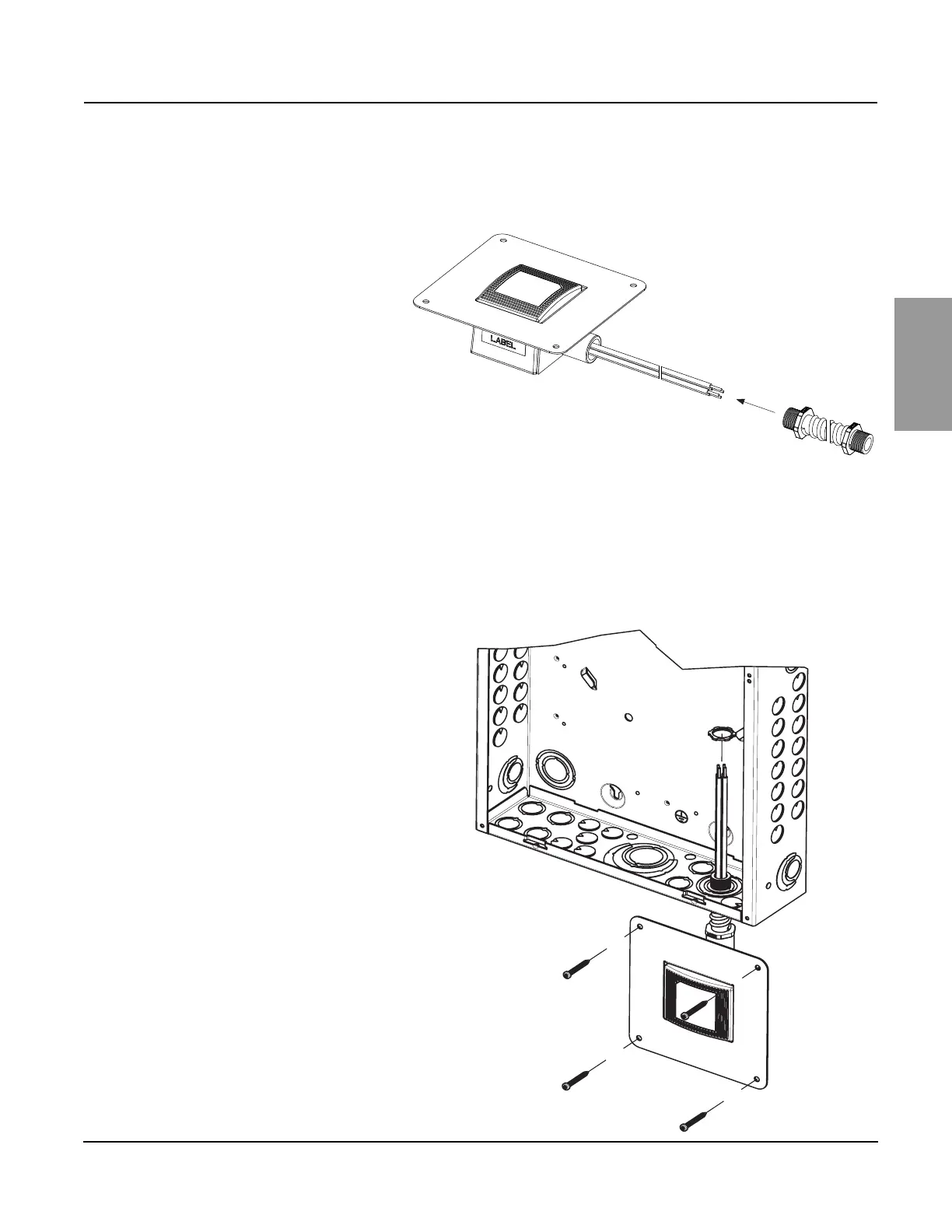

Figura 8: Instalación del acoplador
Figura 9: Conecte el tubo conduit
