5 - Español

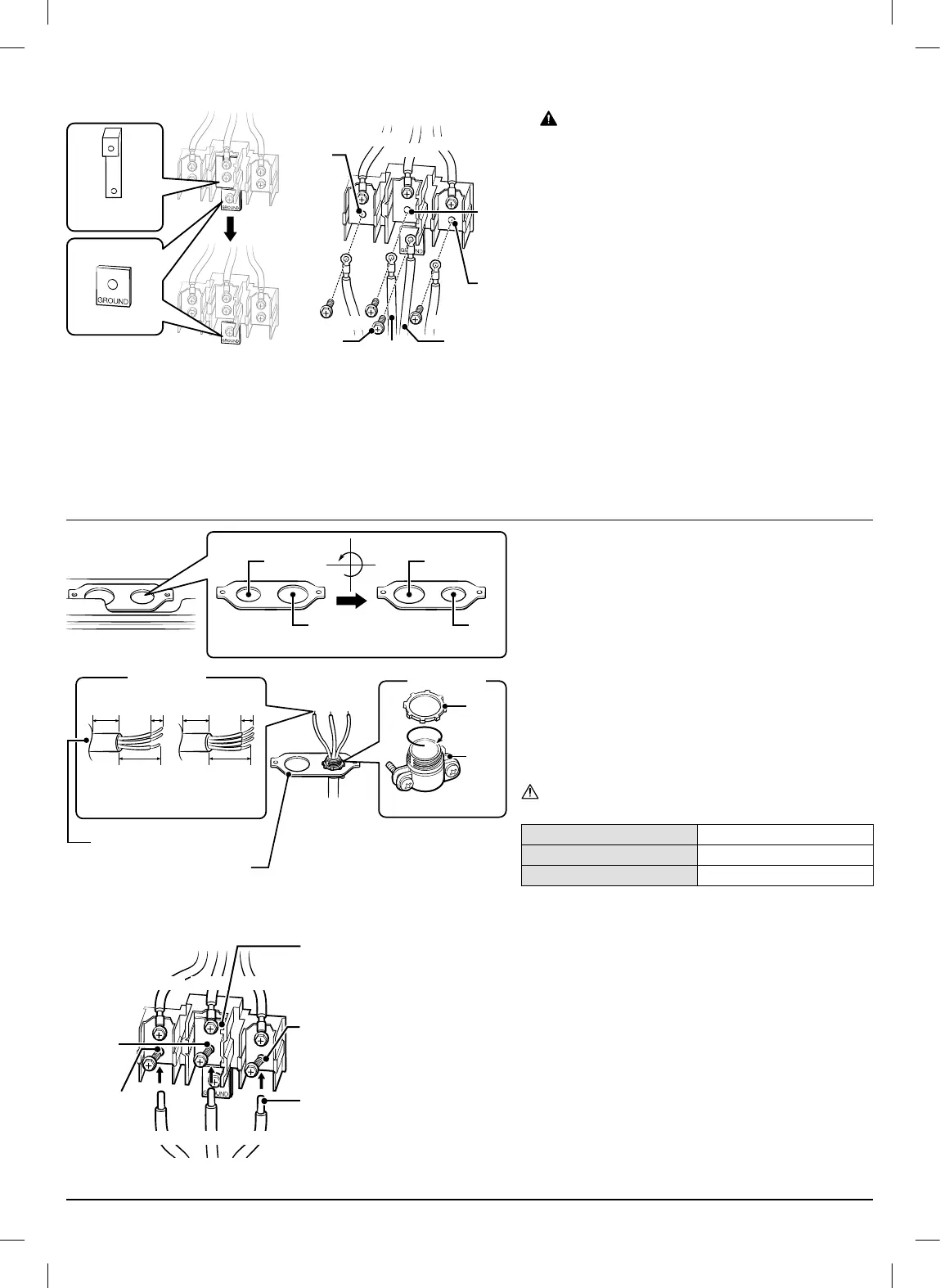

Instalar un cable de alimentación de 4 conductores
Terminal
neutro
Fase 1
Fase 2
Blanco
Blanco
Negro
Negro
Rojo
Rojo
Cable de
conexión a
tierra (verde)
Tornillo de
conexión a
tierra
Placa de
conexión a tierra
Correa de
conexión a tierra
ADVERTENCIA
El conductor neutro del circuito de suministro debe conectarse
al terminal neutro situado en el centro del bloque de terminales.
Los cables de alimentación deben conectarse a los terminales
inferior izquierdo e inferior derecho del bloque de terminales. El
cuarto cable de conexión a tierra debe conectarse al marco de la
estufa con la placa y el tornillo de conexión a tierra.
1. Retire los 3 tornillos del terminal inferior del bloque de
terminales. Retire el tornillo y la placa de conexión a
tierra y guárdelos.
2. Corte y tire la correa de conexión a tierra. No deseche los
tornillos.
3. Inserte el tornillo de conexión a tierra en el anillo
terminal del cable de alimentación, a través de la placa
de conexión a tierra, y en el marco de la estufa.
4. Inserte los 3 tornillos de los terminales (que había
retirado antes) a través de cada anillo terminal del cable
de alimentación y en los terminales inferiores del bloque
de terminales. Asegúrese de que el cable central (blanco/
neutro) esté conectado a la posición central inferior
del bloque de terminales. Ajuste bien los tornillos en el
bloque de terminales.
5. Vaya al Paso 5 en la página 6 y proceda con la instalación.
Paso 4. Instalar el conducto
1
1
⁄8"
1
3
⁄8"
1
3
⁄8"
1
1
⁄8"
Retire la placa de conexión del conducto y gírela como se
muestra a continuación.
Debe usarse el oricio del conducto (1
1
⁄8").
1"
3
⁄8"
3
1
⁄2" 3
1
⁄2"
4 cables3 cables
Supercie ciega
Placa de conexión del conducto
1"
3
⁄8"
Anillo
Cuerpo
Dispositivo de
alivio de tensión
Figura 1 Figura 2
1. Prepare el cable del conducto como se muestra en la Figura 1.
2. Instale el cable del conducto como se muestra en la Figura 2.
Para instalaciones de conducto, inserte el dispositivo de
alivio de tensión (no incluido) en el oricio del conducto
(1
1
⁄
8
"). Luego, pase el cable del conducto por el cuerpo del
dispositivo de alivio de tensión y ajuste el anillo. Vuelva a
instalar la ménsula.
PRECAUCIÓN
Debe revisar el voltaje luego de conectar el cable de alimentación.
Fase 1: neutro 120 V
Fase 2: neutro 120 V
Fase 1- Fase 2 208 V/240 V
Instalar un conducto de 3 conductores
Correa de
conexión a
tierra
Puntas del
cable
Terminal
neutro
Fase 1
Fase 2
Negro Blanco Rojo
Negro Blanco Rojo
• Se puede utilizar cable de aluminio para la construcción, pero debe tener
el amperaje y el voltaje adecuados. Conecte los cables como se describe a
continuación.
• El cableado utilizado, la ubicación y los blindajes de los empalmes, etc., deben
ajustarse a las prácticas recomendadas de cableado y a los códigos locales.
1. Aoje los 3 tornillos del terminal inferior del bloque de terminales.
2. Introduzca la punta del cable pelado central (blanco/neutro) a través de la
abertura central inferior del bloque de terminales. En ciertos modelos, el cable
tendrá que insertarse a través de la abertura de la correa de conexión a tierra y
luego en la abertura del bloque central inferior.
3. Inserte las dos puntas de los cables pelados laterales en las aberturas del bloque
de terminales inferior izquierdo e inferior derecho.
4. Apriete los tornillos hasta que el cable quede rmemente sujeto (entre 35 y 50″-
lb). No ajuste los tornillos en exceso porque puede dañar los cables.
5. Vaya al Paso 5 en la página 6 y proceda con la instalación.
