4 - Español

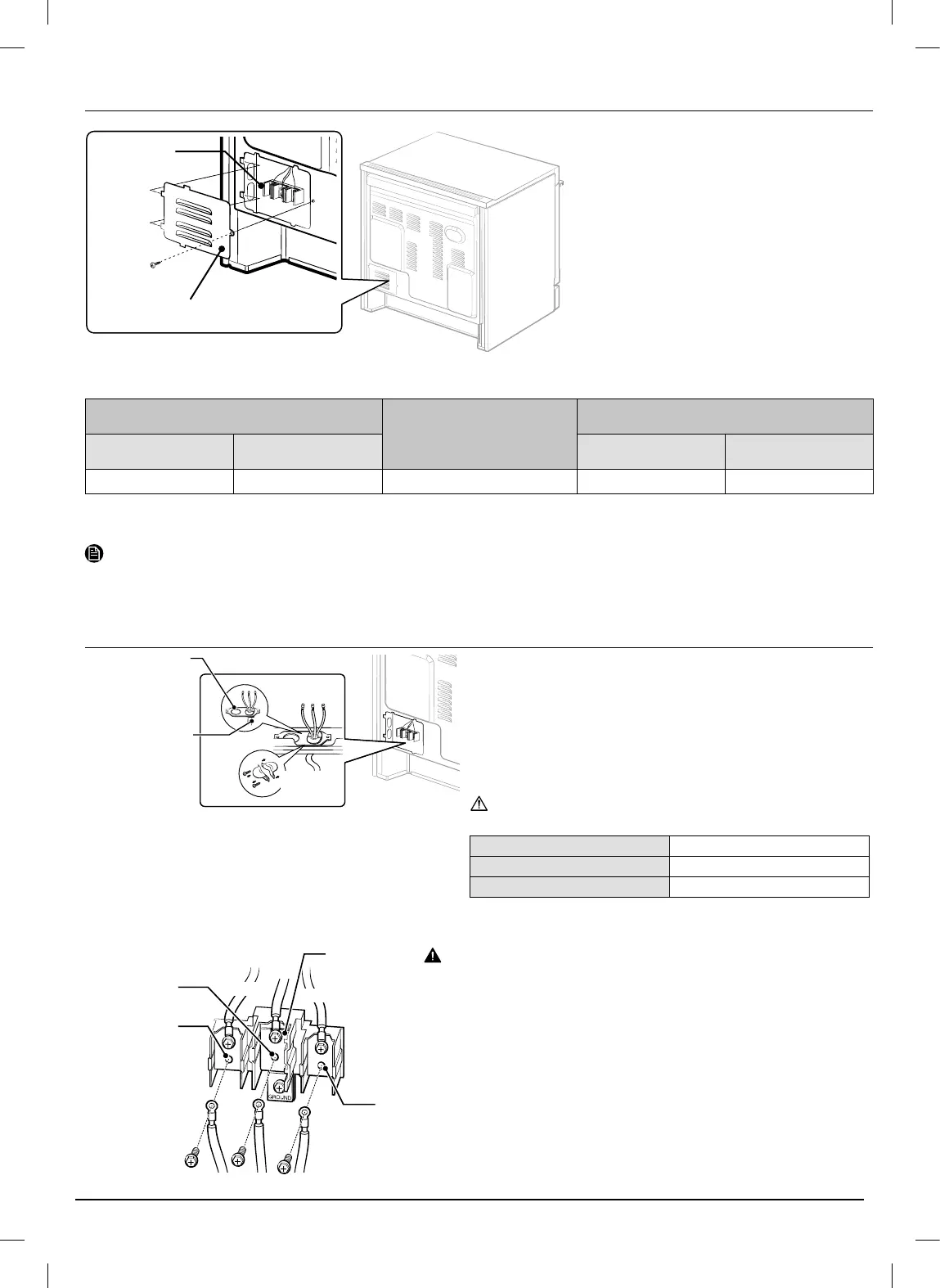

Paso 2. Acceder a la conexión del cable de alimentación
Bloque de
terminales
Cubierta de acceso
Aoje y retire con un destornillador el tornillo de
la cubierta de acceso posterior. Retire la cubierta
de acceso posterior jalando hacia la derecha y
luego hacia afuera. Así tendrá acceso al bloque de
terminales.
Potencia nominal especicada del kit de cable de alimentación y la protección del circuito
Potencia nominal, vatios
Potencia nominal especicada
del kit de cable de
alimentación y la protección
del circuito, amperes
Diámetro (pulgadas) de la abertura de conexión
de la estufa
3 conductores de
120/240 voltios
3 conductores de
120/208 voltios
Cable de alimentación Conducto
8750-16500 7801-12500 40 o 50 A 1
3
⁄8" 1
1
⁄8"
Este artefacto debe suministrarse con el voltaje y frecuencia adecuados y debe conectarse a un circuito dedicado, derivado con una
debida conexión a tierra y protegido por un disyuntor de 40 amperes o mayor.
NOTA
• Para las instalaciones del cable de alimentación, consulte el Paso 3 en la página 4.
• Para las instalaciones del conducto, consulte el Paso 4 en la página 5.
Paso 3. Instalar el cable de alimentación
Placa de conexión
del conducto
Cable de
alimentación
Dispositivo
de alivio de
tensión
Para la instalación del cable de alimentación, enganche el dispositivo
de alivio de tensión sobre el oricio del cable de alimentación (1
3
⁄8")
situado debajo de la parte posterior del cajón. Introduzca el cable de
alimentación a través del dispositivo de alivio de tensión y ajuste el
dispositivo.
• Debe instalar el cable de alimentación con un dispositivo de alivio
de tensión.
• Coloque el dispositivo de alivio de tensión en la abertura de 1
3
⁄8"
de la placa de conexión del conducto.
PRECAUCIÓN
Debe revisar el voltaje luego de conectar el cable de alimentación.
Fase 1: neutro 120 V
Fase 2: neutro 120 V
Fase 1- Fase 2 208 V/240 V
Instalar un cable de alimentación de 3 conductores
Terminal neutro
Fase 1
Fase 2
Blanco
Negro
Rojo
Negro Blanco Rojo
Correa de
conexión a tierra
ADVERTENCIA
El conductor neutro o de conexión a tierra del cable de alimentación debe
conectarse al terminal neutro situado en el centro del bloque de terminales.
Los cables de alimentación deben conectarse a los terminales inferior
izquierdo e inferior derecho del bloque de terminales.
1. Retire los 3 tornillos del terminal inferior del bloque de terminales.
2. Inserte los 3 tornillos de los terminales a través de cada anillo terminal
del cable de alimentación y en los terminales inferiores del bloque de
terminales. Asegúrese de que el cable central (blanco/neutro) esté
conectado a la posición central inferior del bloque de terminales.
3. Ajuste los tornillos en el bloque de terminales. NO retire la conexión de la
correa de conexión a tierra.
4. Vaya al Paso 5 en la página 6 y proceda con la instalación.
DG68-01656A-01_IM_NE9100D_RADIANT_EN+MES+CFR.indb 4DG68-01656A-01_IM_NE9100D_RADIANT_EN+MES+CFR.indb 4 2024-06-24 오후 6:17:002024-06-24 오후 6:17:00
