6 - Español

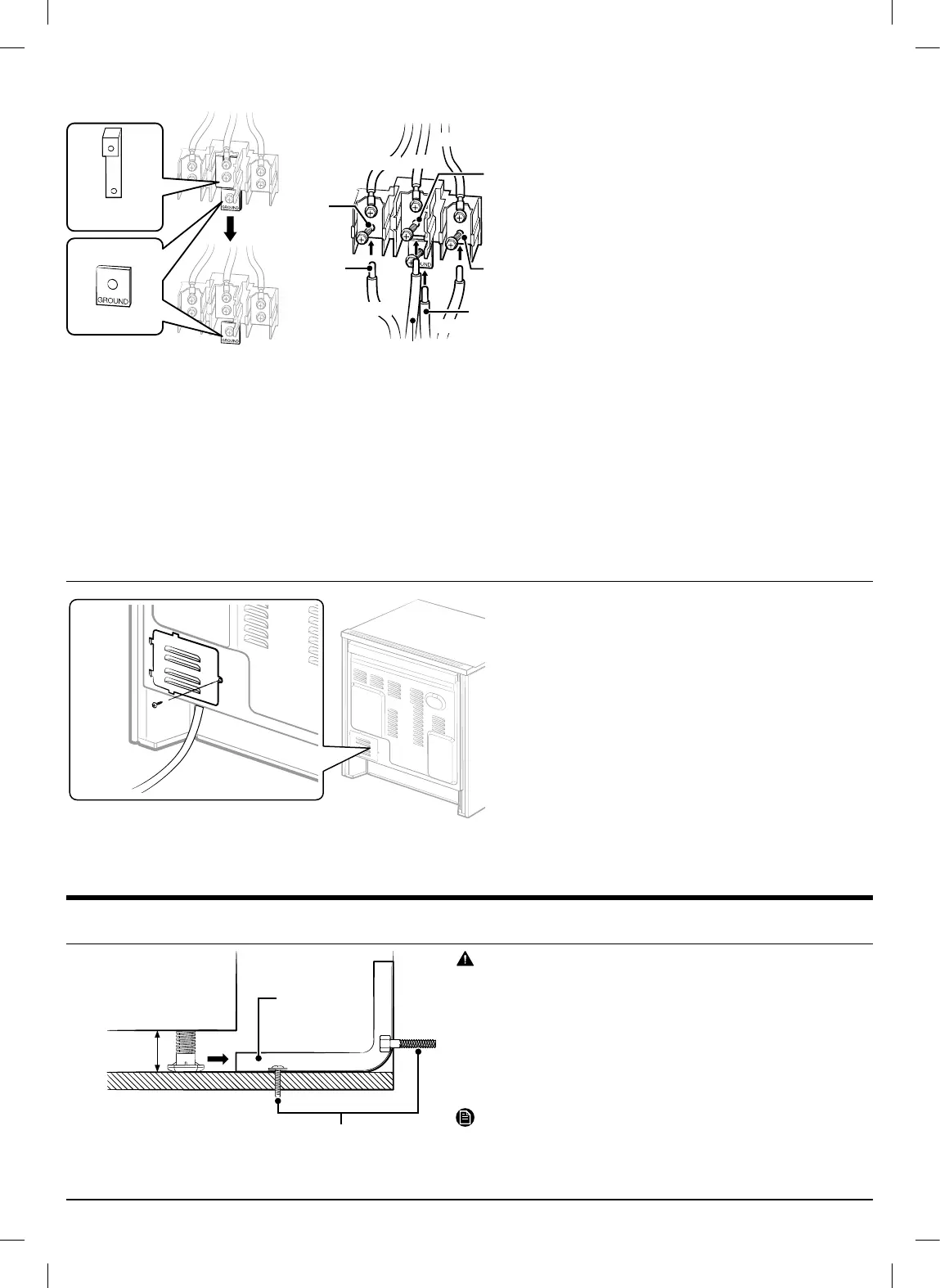

Instalar un conducto de 4 conductores
Terminal
neutro
Cable de
conexión
a tierra
(verde)
Fase 1
Fase 2
Blanco
Blanco
Negro
Negro
Rojo
Rojo
Puntas del
cable
Placa de conexión
a tierra
Correa de
conexión a tierra
• Se puede utilizar cable de aluminio para la construcción,
pero debe tener el amperaje y la tensión adecuados para
realizar la conexión. Conecte los cables como se describe
a continuación.
• El cableado utilizado, la ubicación y los blindajes de
los empalmes, etc., deben ajustarse a las prácticas
recomendadas de cableado y a los códigos locales.
1. Aoje los 3 tornillos del terminal inferior del bloque de
terminales. Retire el tornillo y la placa de conexión a
tierra y guárdelos.
2. Corte y tire la correa de conexión a tierra. No deseche los
tornillos.
3. Introduzca la punta del cable desnudo de conexión a
tierra entre el bastidor de la estufa y la placa de conexión
a tierra (desmontada anteriormente). Luego fíjela en su
sitio con el tornillo de conexión a tierra (desmontado
anteriormente).
4. Introduzca la punta del cable pelado (blanco/neutro)
a través de la abertura central inferior del bloque de
terminales.
5. Inserte las dos puntas de los cables pelados laterales en
las aberturas del bloque de terminales inferior izquierdo e
inferior derecho.
6. Apriete los tornillos hasta que el cable quede rmemente
sujeto (entre 35 y 50″-lb). No ajuste los tornillos en exceso
porque puede dañar los cables.
7. Vaya al Paso 5 en la página 6 y proceda con la instalación.
Paso 5. Reemplazar la cubierta de acceso
Reemplace la cubierta de acceso posterior en la parte posterior
de la estufa. Inserte las dos pestañas de la parte inferior de
la cubierta en las cavidades ubicadas debajo de la abertura
y, luego inserte y ajuste el tornillo de la cubierta de acceso
posterior.
Instalar la estufa
Instalar la ménsula antinclinación
* aproximadamente
21⁄32" (16.5 mm)
Ménsula
antinclinación
El tornillo debe entrar en madera u hormigón
ADVERTENCIA
Para reducir el riesgo de inclinación, debe jar el aparato instalando
correctamente la ménsula antinclinación incluida con el artefacto.
• Consulte las instrucciones de instalación proporcionadas con la
ménsula.
• Si el dispositivo antinclinación no se instala adecuadamente, un
niño o un adulto que pise o se siente en la puerta de la estufa podría
inclinarla y sufrir lesiones graves por derrame de líquidos calientes o
por la estufa misma.
NOTA
Para instalar la ménsula antinclinación libere la pata niveladora. Se
requiere una distancia mínima de
21
⁄ 32" (16.5 mm) entre la parte inferior
de la estufa y el suelo de la cocina.
