Installatie koelmiddelpijp
Nederlands
Installatieprocedure
Hoe de pijpen te verbinden.

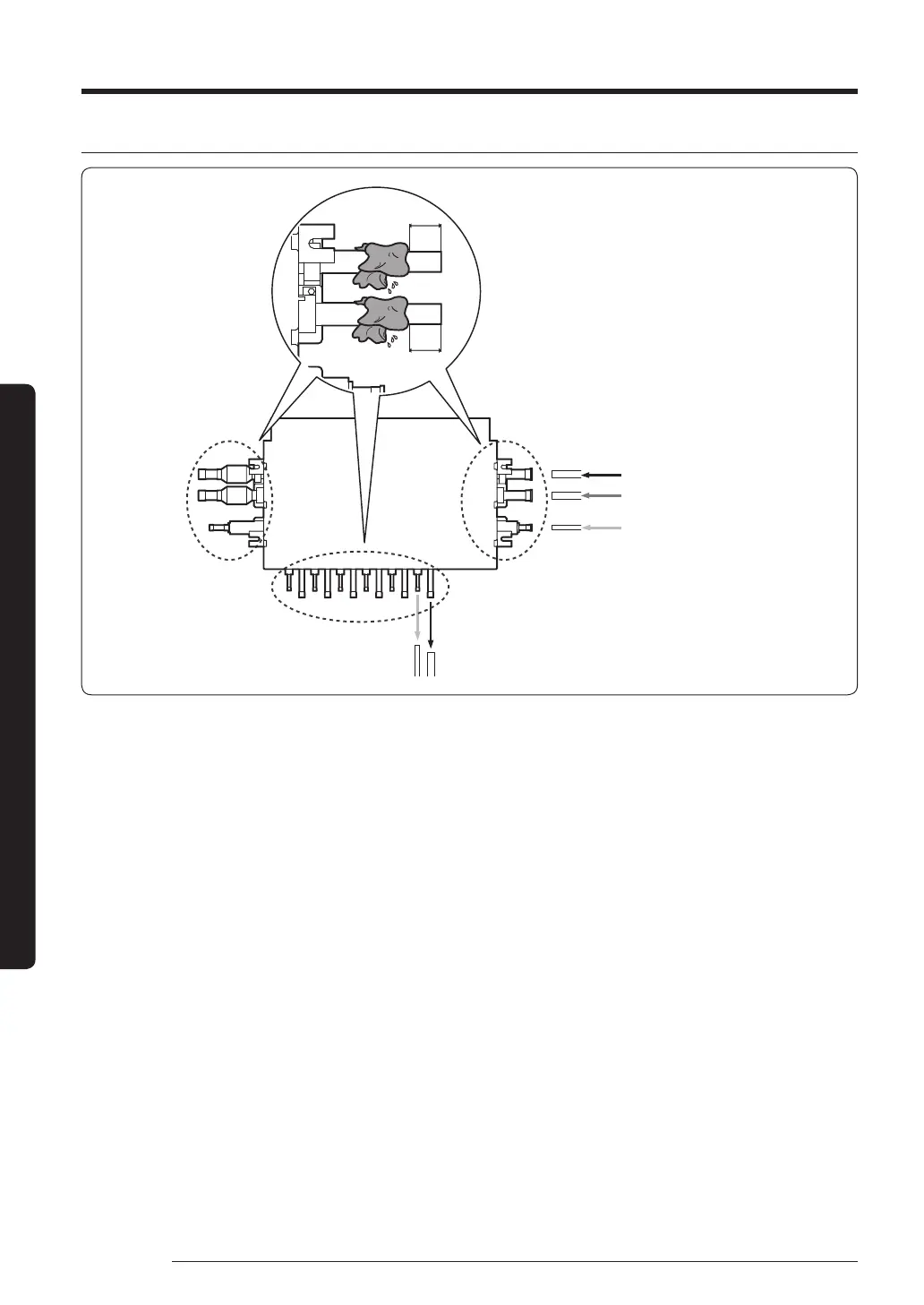

Pijpverbinding vanuit buiteneenheid
← Standaard richting van installatie.
Pijpverbinding naar binneneenheid
Gaspijp (lassen)
Vloeistof (lassen)
Beschermen met natte
handdoek tijdens het
lassen
70 mm
Gaspijpverbinding met lage druk
(lassen)
Gaspijpverbinding met hoge druk
(lassen)
Vloeistofpijpverbinding (lassen)
70 mm
※ Gebruik het bij het product meegeleverde patroonblad als er een MCU wordt geïnstalleerd.
※ Bescherm het product met een vlambestendige doek tijdens het lassen van de gaspijpen.
※ De standaard richting is ingesteld in de MCU als de MCU wordt aangesloten op buiteneenheden.
Las de koperen kap in elke hoge druk, lage druk en vloeistofpijpen als er in tegenovergestelde richting wordt geïnstalleerd.
