29
Nederlands

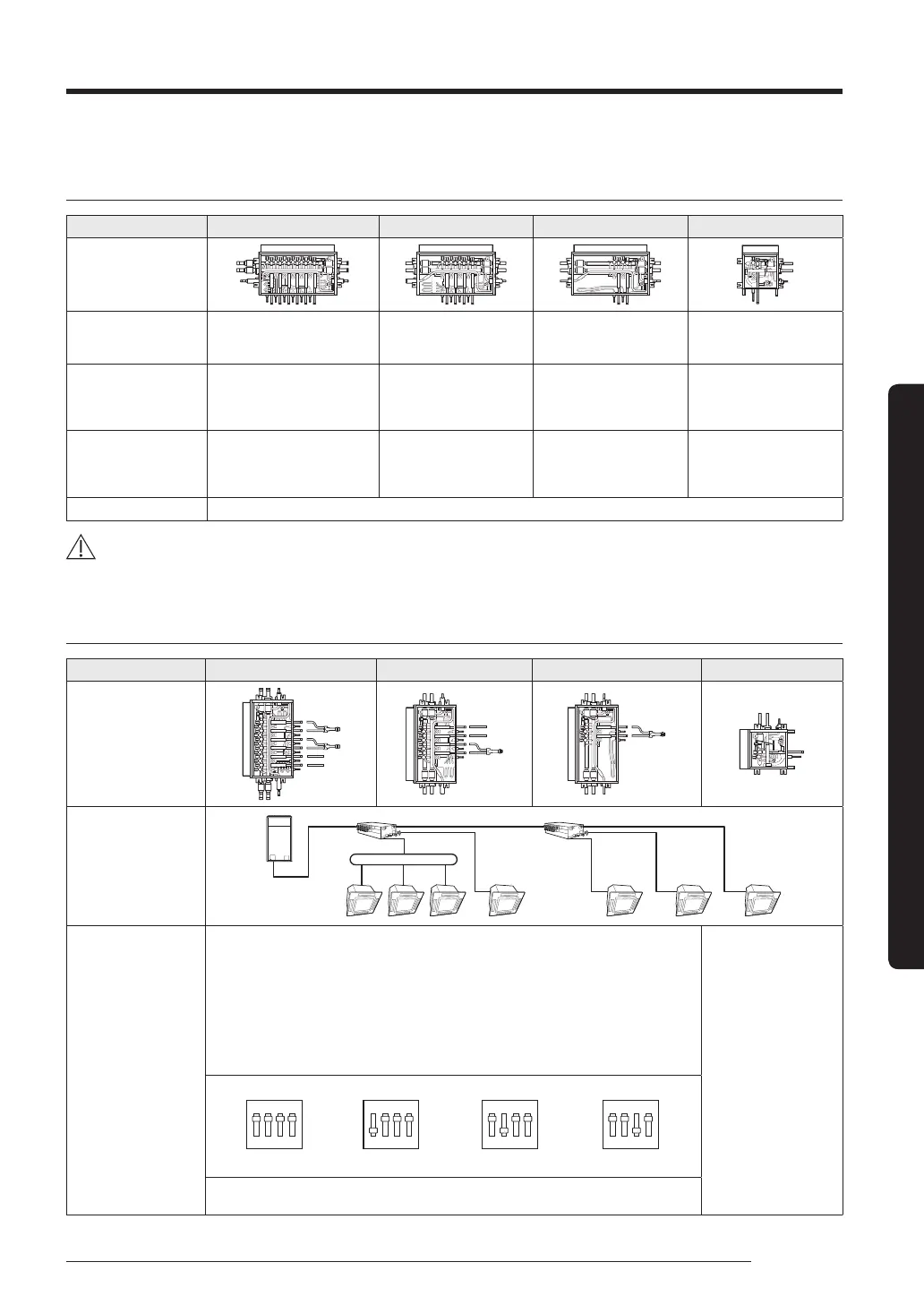

Installatieprocedure
De MCU installeren
MCU-specificatie
Model MCU-S6NEK2N MCU-S4NEK3N MCU-S2NEK2N MCU-S1NEK1N
MCU exterieur
Aantal binneneenheden
dat op één poort kan
worden aangesloten
Tot 8 eenheden Tot 8 eenheden Tot 8 eenheden Tot 8 eenheden
De maximum capaciteit
van de binneneenheden
dat op één poort kan
worden aangesloten
16 kW 16 kW 16 kW 16 kW
De maximum capaciteit
van de binneneenheden
dat kan worden
aangesloten
61,6 kW 61,6 kW 32,0 kW 16 kW
Interne EEV Exclusief
OPGELET
• Binneneenheden zonder interne EEV(AM****NTDE*, AM****NADE*) kunnen niet direct op de MCU worden aangesloten.
• Sluit deze binneneenheden aan door middel van een EEV-kit (MEV-E**SA, MXD-E**K***A).
De binneneenheden installeren
Model MCU-S6NEK2N MCU-S4NEK3N MCU-S2NEK2N MCU-S1NEK1N
Voorbeeld van
eeninstallatie
(Elke poortverbinding)
Voorbeeld van
eeninstallatie
(MCU-serieverbinding)
MCUMCU
De binneneenheden
installeren
Binneneenheid lager dan 16,0 kW: Gebruik geen Y-verbinding
16,0 kW ~ 28,0 kW binneneenheid: Gebruik een Y-verbinding bij de gas- en vloeistofpijp
Als u continu wilt koelen onder de -5 ℃, dan moet u ‘Temperatuurbereik voor koelen uitbreiden
(alleen HR)’ instellen, en een Y-verbinding gebruiken op de 5,0 ~ 16 kW binneneenheid
De Y-verbinding kan alleen worden aangesloten op de onderstaande aansluitbare
poortcombinatie voor de Y-verbinding: A + B poort, C + D poort, E + F poort
Non-aansluitbare poortcombinaite voor Y-verbinding: B + C poort, D + E poort, niet-continue
poort
De DIP-schakelaar moet zijn insgesteld op de Y-verbinding.
Deze eenheid kan alleen
worden aangesloten op
één poort onder 16Kw.
Het is niet mogelijk om
met deze eenheid MCUs
in serie aan te sluiten.
1
ON
2 3 4 1
ON
2 3 4 1
ON
2 3 4 1
ON
2 3 4
S/W-optie S/W-optie S/W-optie S/W-optie
Standaard
Combinatie van A+B poort Combinatie van C+D poort
Combinatie van E+F poort
In geval van een MCU-aansluitingen in serie, is de maximum capaciteit van binneneenheden
61,6 kW
