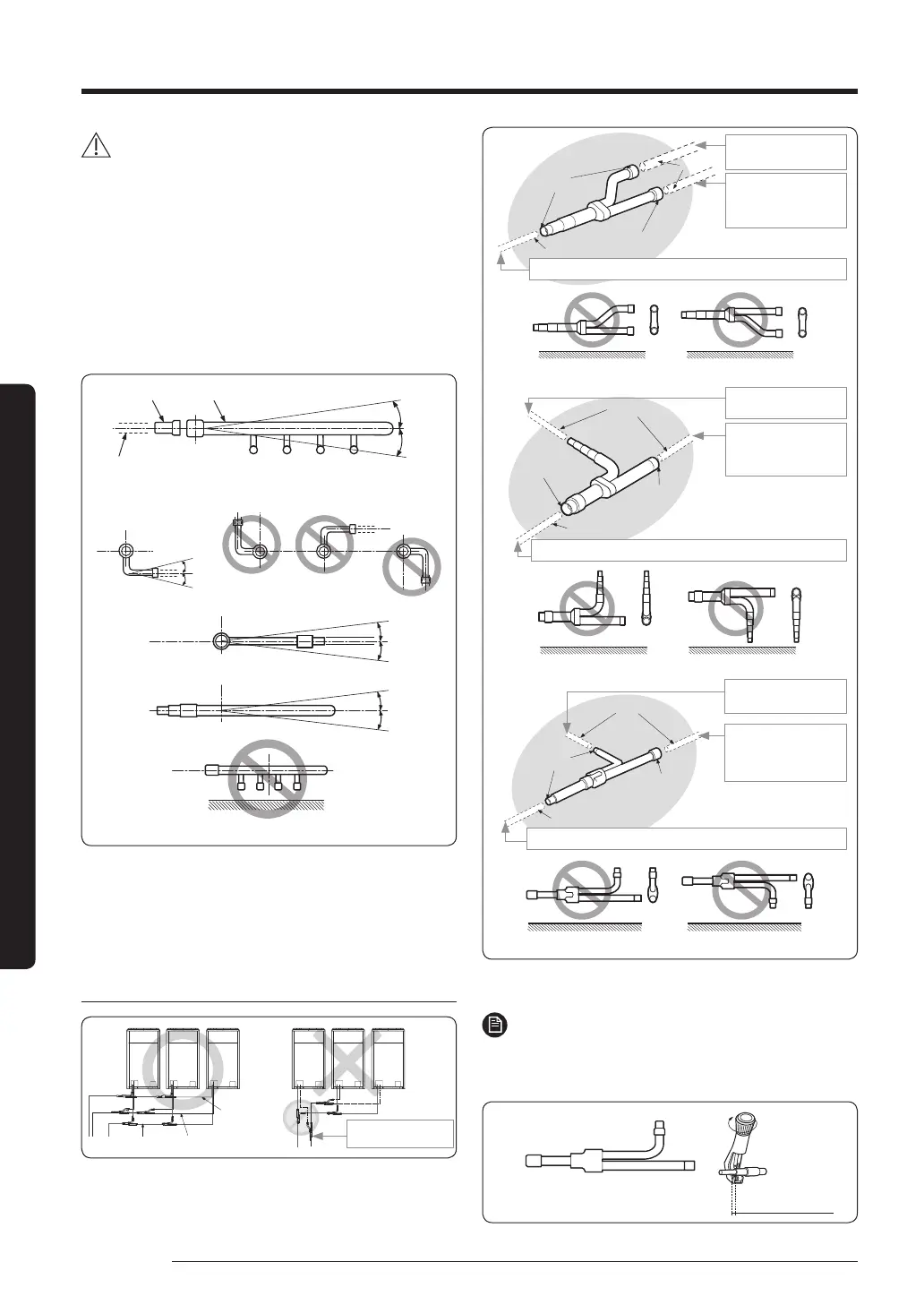

Installatie koelmiddelpijp
Nederlands
Installatieprocedure
OPGELET
• Sluit de binneneenheden op volgorde aan, en houdt rekening
met de richting van de pijl weergegeven in de illustratie.
• De binneneenheden moeten op volgorde van hun capaciteit
worden aangesloten, van de grootste tot de kleinste
als binneneenheden op dezelfde verdeelpijp worden
aangesloten.
• Houdt ongebruikte poorten van uit de buurt ① om het
vastzitten van olie te voorkomen.
1 Installeer de verdeelpijp horizontaal.
– Installeer de verdeelpijp horizontaal zodat de poorten niet
naar beneden wijzen.
Lager
dan
±10°
Horizontale
lijn
Fitting Verdeelpijp
Pijp
(Apart gekocht artikel)
Lager dan
±15°
Horizontale
lijn
Horizontale
lijn
<Vloeistofzijde>
<Gaszijde>
Lager dan
±15°
Horizontale lijn
Lager dan
±10°
Horizontale lijn
Het installeren van
verbindingsaftakkingen
tussenbuiteneenheden
Buitenverbindingen installeren
Sluit de buitenverbinding
niet in deze richting aan.
Vloeistofpijp
Gaspijp met
hoge druk
Gaspijp
※ De gaspijp met hoge druk is alleen van toepassing op het
H/R-product.
<Vloeistofzijde>
Pijp
Reductor
Reductor
Pijp
Naar andere
buiteneenheid
Naar andere buitenverbinding of Y-verbinding van de hoofdpijp
Naar andere
buitenverbinding of
buiteneenheid
<Gaszijde>
Pijp
Reductor
Reductor
Pijp
Naar andere buitenverbinding of Y-verbinding van de hoofdpijp
Naar andere
buitenverbinding of
buiteneenheid
Naar andere
buiteneenheid
Pijp
Reductor
Reductor
Pijp
Naar andere
buiteneenheid
<Gaspijp met hoge druk>
Naar andere
buitenverbinding of
buiteneenheid
Naar andere buitenverbinding of Y-verbinding van de hoofdpijp
※ Gebruik de meegeleverde reductor volgens de geselecteerde
pijpgrootte.
OPMERKING
• Sluit de buitenverbinding aan op de pijp door de uitlaat van
de buitenverbinding of meegeleverde reductor goed weg te
zagen.
10 - 15 mm of
meer
