Je bekijkt pagina 27 van 54
27
Nederlands

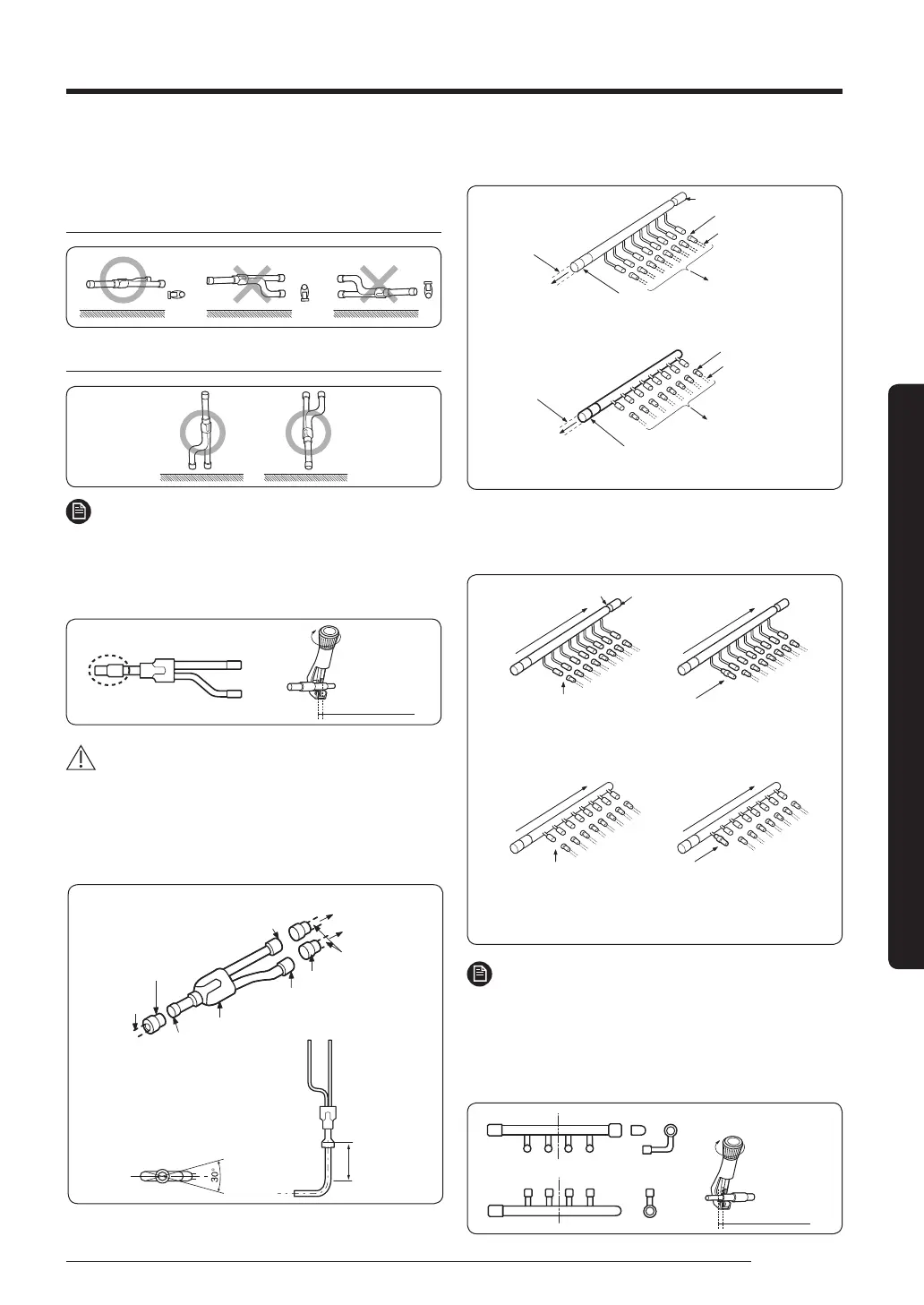

Installatieprocedure
De aftakkingen installeren
De verbindingen van de aftakkingen moeten ‘horizontaal’ of ‘verticaal
worden geïnstalleerd.
Horizontale installatie
Verticale installatie
OPMERKING
Voor A~J type verbindingsaftakkingen: Sluit de verbindingsaftakking
aan op de verbindingspijp met de meegeleverde reductor.
Voor K~Z type verbindingsaftakkingen: Zaag het verbindingsdeel
van de verbindingsaftakking of meegeleverde fitting eraf volgens
de diameter van de verbindingspijp voordat u ze gaat verbinden.
Meer dan
10~15mm
OPGELET
Installeer de verbindingsaftakking binnen ±15° van de horizon of
verticale lijn.
Let erop dat de pijp niet verbogen is op het punt waar het moet
worden aangesloten op de verbindingsaftakking.
Houdt een minimum rechte afstand van 500mm of meer voordat
u de verbindingsaftakking gaat aansluiten.
Minimum
rechte lijn
(langer dan
500mm)
Aansluiten op
binneneenheid
Pijp
Voor aftakken
Na aftakken
Na aftakken
Gas-/vloeistofzijde verbindingsaftakking
Pijpverbinding
Fitting
Aansluiten op andere
verbindingsaftakking
of binneneenheid
Fitting
Installeer binnen ±15° van de horizon of verticale lijn.
De verdeelpijp installeren
1 Kies de redoctor die past bij de diameter van de pijp.
<Gaszijde>
Fitting
Pijp*
Naar binneneenheid
Pijp*
Fitting
Naar
buiteneenheid
<Vloeistofzijde>
Fitting
Pijp*
Naar binneneenheid
Pijp*
Fitting
Naar
buiteneenheid
Geleverd artikel
Pijp: Apart gekocht artikel
2 Als het aantal aangesloten binneneenheden lager is dan er
poorten op de verdeelpijp zitten, dan moet u de ongebruikte
poorten afdekken met kappen.
<Vloeistofzijde>
Installeren
De ongebruikte poorten van verdeelpijpen
blokkeren.
* Houdt ongebruikte poorten van uit de buurt
om het vastzitten van olie te voorkomen.
Installeer de binneneenheden vanaf de grootste
naar de kleinste capaciteit; begin bij de inlaat
van de pijp.
Aansluiten
op volgorde
Aansluiten
op volgorde
Lasdeel
Geleverd artikel
Installeren
De ongebruikte poorten van verdeelpijpen
blokkeren.
* Houdt ongebruikte poorten van uit de buurt
om het vastzitten van olie te voorkomen.
Installeer de binneneenheden vanaf de grootste
naar de kleinste capaciteit; begin bij de inlaat
van de pijp.
<Gaszijde>
Aansluiten
op volgorde
Aansluiten
op volgorde
OPMERKING
Voor A~J type verdeelpijpen:
Sluit de verdeelpijp aan op de verbindingspijp met de
meegeleverde reductor.
Voor K~Z type verdeelpijpen:
Zaag de meegeleverde fitting eraf volgens de diameter van de
verbindingspijp voordat u deze gaat verbinden.
Meer dan 10~15mm
