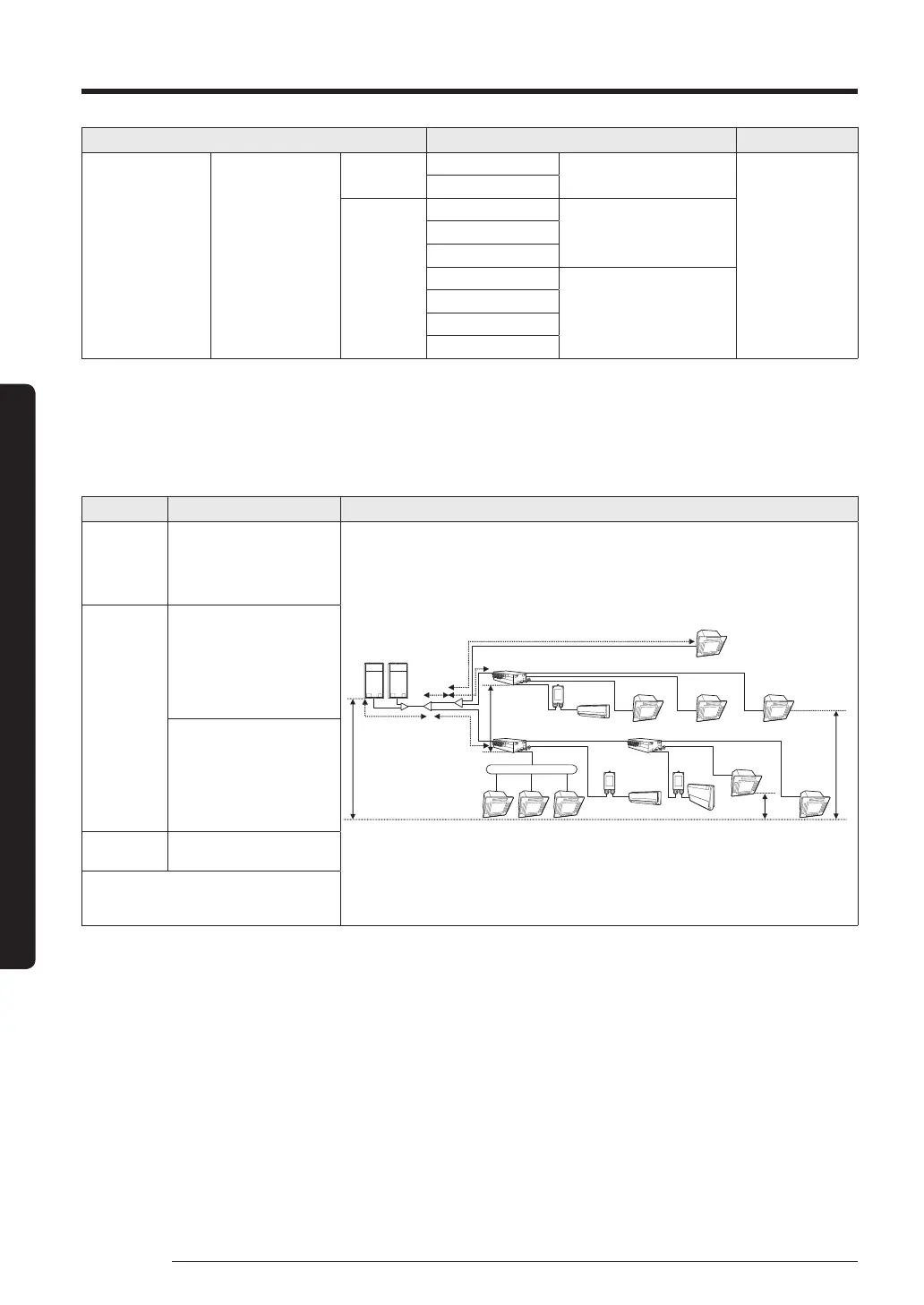

Installatie koelmiddelpijp
Nederlands
Installatieprocedure
EEV-kit Modelnaam Opmerkingen
EEV-kit ~
binneneenheid
Daadwerkelijke
pijplengte
2 m
MEV-E24SA
1 binnen
Van toepassing op
producten zonder
EEV (wand- en
plafondmontage)
MEV-E32SA
20 m of
minder
MXD-E24K132A
2 binnenMXD-E24K200A
MXD-E32K200A
MXD-E24K232A
3 binnen
MXD-E24K300A
MXD-E32K222A
MXD-E32K300A
※ Raadpleeg de EEV-kit handleiding
Noot 1) Als de binneneenheid zich op een hoger niveau bevindt dan de buiteneenheid, dan is het toegestane hoogteverschil 110 meter
(als het hoogteverschil hoger is dan 40 meter, dan moet u contact opnemen met de leverancier voor meer informatie), maar als
de binneneenheid zich op een lager niveau bevindt dan de buiteneenheid, dan is het toegestane hoogteverschil 110 meter (als
het hoogteverschil hoger is dan 50 meter, dan moet u besluiten of u wel of geen PDM-kit installeert of niet).
Modelnaam van de PDM-kit: MXD-A38K2A, MXD-A12K2A, MXD-A58K2A
Noot 2) Vereiste voorwaarde
Classificatie Conditie Voorbeeld
Eerste
verbinding
aftakking~
Verste
binneneenheid
45 m ≤ b+h+k, l+m+q, l+r ≤ 90
m: De grootte van de aftakking
van de vloeistof- en lage druk
gaspijpen (b, I, m) moet met 1
graad worden vergroot.
r
m
I
MCU
MCU
H4
n
h
o p q
k
j
i
g
fed
c
ba
H2
H1
H3
MCU
Total
lengte van
verlengpijp
Als de grootte van de pijp
(hoofdpijp) tussen de eerste
verbindingsaftakking en de
buiteneenheid niet met 1 graad
wordt vergroot, a+(b+l+m)
x2+c+d+e+f+g+h+i+j+k+n+o+p+q+r
≤ 1000 m
Als de grootte van de pijp
(hoofdpijp) tussen de eerste
verbindingsaftakking en de
buiteneenheid met 1 graad
wordt vergroot, a+(b+l+m)
x2+c+d+e+f+g+h+i+j+k+n+o+p+q+r
≤ 1000 m
MCU ~ elke
binneneenheid
c+d, c+e, c+f, g, h+i, h+j, h+k, n,
o, p, q, r ≤ 45 m
Verschil tussen de afstand van de buiteneenheid
tot de verste binneneenheid en de dichtstbijzijnde
binneneenheid ≤ a+b+h+k) - (a+b+c+d) ≤ 45
Noot 3) Voor binneneenheden waarop geen MCU is aangesloten, geldt dat u erop moet letten hun opties in te stellen op
“Binneneenheid alleen voor koelen”, en ze daarna aan te sluiten op gaspijp met lage druk en een vloeistofpijp. Let erop dat u
alleenbinneneenheden die alleen voor koelen worden gebruikt combineert zodat hun totale capaciteit 50% of minder wordt
van de totale capaciteit van alle binneneenheden.
Noot 4) Als er meer dan een binneneenheid in een MCU-poort wordt aangesloten, dan kunnen de onderstaande binneneenheden niet
worden gecombineerd. ERV plus (AM***FNKDE**), OAP-buis(AM***JNEPE**), Hydro-eenheid HE(AM***FNBD**), Hydro-
eenheid HT(AM***FNBF**), AHU-kit (MXD-K***AN, MCM-D***N)
Noot 5) Als er twee MCU-poorten met een Y-verbinding worden verbonden, dan kunnen de binneneenheden met niet meer dan één
eenheid worden gecombineerd.
