30
Appendices
REAC Connector
fig.reac-connector.eps
REMOTE Connector
* Cable length should be 15 meters or shorter.
fig.remote-connector
INPUT/OUTPUT Connector
* Connect COLD and GND when connecting XLR unbalanced.
fig.input-connector.eps
DC IN connector
fig.DC-IN-connector.eps

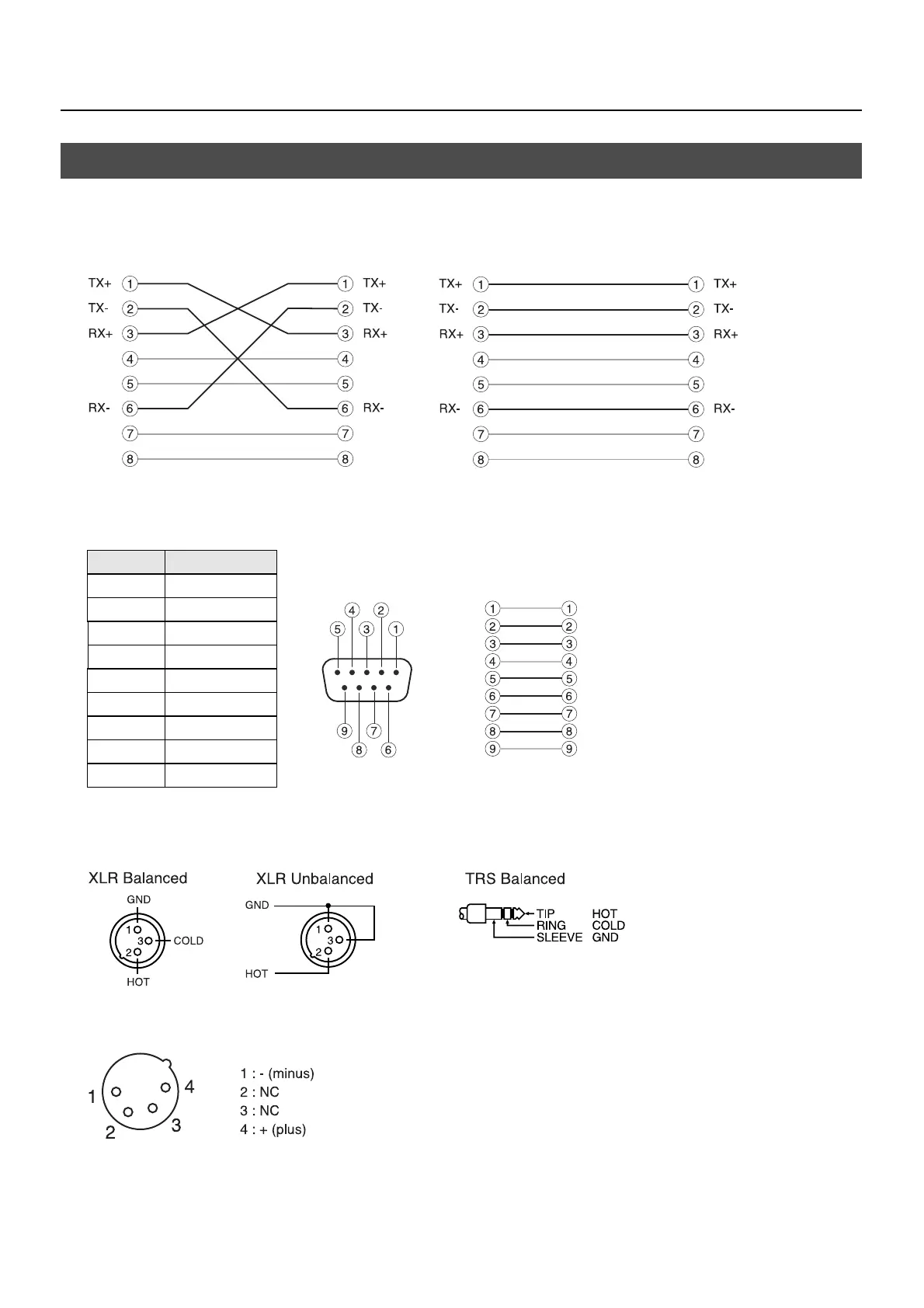

Connector Information
Cat5e Crossover Wiring Cat5e Straight Wiring
Included RS-232C cable
Pin No.
Signal
Pins
1
NC
2
TxD(Data Out)
3
RxD(Data In)
4
NC
5
GND
6
+5V
7
Short to Pin 8
8
9
NC
Short to Pin 7
