Nutrollmaschine 918
999-998-946.10_REV D
• Untergestell befindet sich auf der Seite des
REV/O-OFF/-FOR-Schalters gegenüber der
Nutrollmaschine, sodass der bequeme Zugang
zu Schalter, Pumpengriff und Rohr gewährleistet
ist. Ihre linke Hand liegt am Pumpengriff, und Ihre
rechte Hand halten Sie vom Rohr entfernt, es sei
denn, Sie üben eine leichte Kraft auf das Rohr aus,
um die Spur zu halten (Siehe Abschnitt Tipps zur
Spurhaltung).
• Stellen Sie sicher, dass Sie den Fußschalter
bedienen können. Treten Sie noch nicht auf den
Fußschalter. Im Notfall müssen Sie in der Lage
sein, den Fußschalter loszulassen.
• Achten Sie darauf, dass Sie einen sicheren Stand
und ein gutes Gleichgewicht haben und nicht zu
weit ausholen müssen.

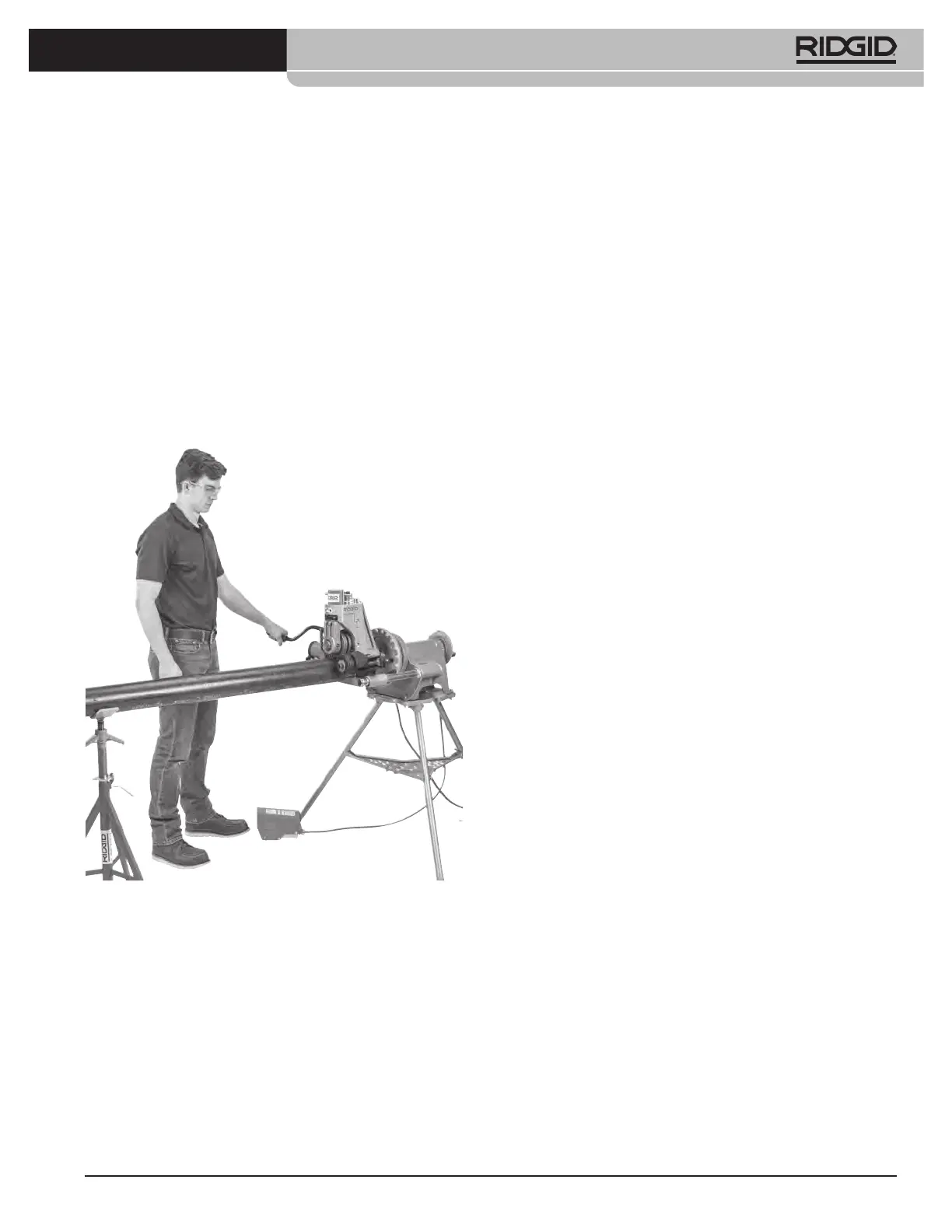

Abbildung 19 – Korrekte Arbeitsposition
5. Schieben Sie den Schalter REV/O-OFF/FOR in die
Position REV.
6. Drücken Sie die Nutrolle durch einen Viertelhub des
Pumpengriffs in das Rohr.
7. Drücken Sie auf den Fußschalter. Das Rohr beginnt
sich zu drehen. Zwischen den Viertelhüben des
Pumpengriffs muss eine volle Rohrumdrehung
liegen. Schieben Sie die Nutrolle nicht zu aggressiv
vor –dies kann dazu führen, dass sich das Rohr
spiralförmig aus dem Rollensatz herausdreht und
die Nut schlecht geformt wird. Halten Sie Ihre
Hände von den Nuten, dem Rohrende und dem
Stabilisatorrad fern. Greifen Sie nicht in das Innere
des Rohrs oder berühren Sie nicht die Nut.
Beobachten Sie das Rohr, während die Nut
angebracht wird. Das Rohrende muss in Kontakt
mit dem Flansch der Antriebswelle und das Rohr
muss in seiner Position bleiben. Lassen Sie den
Fußschalter los und stoppen Sie den Nutvorgang,
wenn das Rohr anfängt, sich aus seiner Position zu
bewegen. Bleiben Sie für den Fall, dass sich das
Rohr aus dem Griff des Rollensatzes löst, in sicherer
Entfernung. Unterbrechen Sie den Nutvorgang und
überprüfen Sie die Einstellung, wenn das Rohr
anfängt herauszutreten. Wenn das Rohrende
beschädigt ist, muss eine neue Nut angebracht
werden.
Führen Sie weiterhin bei jeder Rohrumdrehung einen
Viertelhub des Pumpengriffs aus.
Bei Verwendung des 1 Zoll-Rollensatzes ist
es besonders wichtig, keine übermäßige
Kraft anzuwenden (falsche Einstellung des
Nutdurchmessers, zu kleine Nuten, mehr als ein
Viertel Hub des Pumpengriffs pro Umdrehung). Dies
kann die 1Zoll-Antriebsrolle beschädigen.
8. Wenn die Tiefeneinstellmutter die Oberseite der
Nutmaschine berührt, lassen Sie das Rohr
mindestens zwei weitere volle Umdrehungen
rotieren, um eine gleichmäßige Nuttiefe
sicherzustellen.
9. Nehmen Sie den Fuß vom Fußschalter.
10. Schieben Sie den Schalter REV/O-OFF/FOR in die
Position OFF.
11. Ziehen Sie die Nutrolle zurück und nehmen Sie das
Rohr aus der Nutrollmaschine.
12. Prüfen und messen Sie die Nut.
Einstellen des Nutdurchmessers für
Kupferrohre
Bei der Verwendung der Nutrollmaschine 918 für
Kupferrohre kann die Nuttiefenlehre der Maschine
nicht verwendet werden. Sie gibt einen falschen
Nutdurchmesser an.
1. Schieben Sie die Nutrolle so weit vor, dass sie das
Rohr gerade berührt und es leicht greift.
2. Vergewissern Sie sich, dass sich die Nuttiefenlehre
in Nutposition befindet. (Abbildung 17B)
3. Drehen Sie die Einstellmutter so weit, bis sie bündig
mit der oberen Platte der Nutmaschine abschließt.
