Nutrollmaschine 918
999-998-946.10_REV D
98
4. Ermitteln Sie in Tabelle B den Durchmesser und die
Art des Rohres und drehen Sie die Einstellschraube
an der oberen Platte um die entsprechende Anzahl
von Umdrehungen zurück. Zum Beispiel: für
4Zoll-Kupferrohr Typ L, die Einstellschraube um 1
Umdrehung zurückdrehen.
Tabelle B – Tiefeneinstellung für Rollnuten in
Kupferrohren
5. Wechseln Sie zu Schritt 5 unter „Einstellen/Anpassen
des Nutdurchmessers“.
Tipps zur Spurhaltung
Ein typisches Problem beim Rollnuten ist, dass
das Rohr „spiralförmig“ wird, von der Antriebswelle
„abläuft“ oder nicht richtig „die Spur hält“.
Für eine gute Spurhaltung ist es wichtig, alle Anweisun-
gen zu befolgen. Wenn das Rohr auch bei Einhaltung
aller Anweisungen nicht richtig die Spur hält, gibt es
andere Möglichkeiten, die Spurhaltung zu verbessern.
• Erhöhen Sie den Versatz des Rohres ein wenig (von
1/2 Grad auf 1 Grad erhöhen). Siehe Abbildung 15.
• Drehen Sie die Handkurbel des Stabilisators um eine
weitere halbe (1/2) Umdrehung.
• Der Bediener muss beim Rollen der Nut möglicherweise
leichte Kraft auf das Rohr ausüben, damit die
Spur gehalten wird. Dies ist normalerweise nur bei
kürzeren Rohrstücken erforderlich, wenn der
Stabilisator nicht verwendet wird. Um das Rohr leicht
an sich heranzuziehen, muss der Bediener hierbei
einen Lederhandschuh in gutem Zustand tragen und
seine Hand so wie in Abbildung 20 dargestellt um
das Rohr herumlegen. Um jegliche Bewegung beim
Anbringen der Nut zu verhindern, ist es möglicherweise
erforderlich, das Untergestell des elektrischen Antriebs/
der Gewindeschneidmaschine am Boden zu befestigen.
Um die Gefahr von Quetsch- und Schnittverletzungen
zu verringern, müssen Sie die Hände von der Nutrolle
und den Rohrenden fernhalten, und Sie dürfen kein Rohr
verwenden, das kürzer als empfohlen ist. Auch dürfen Sie
nicht in das Rohr hineingreifen oder die Nut berühren.

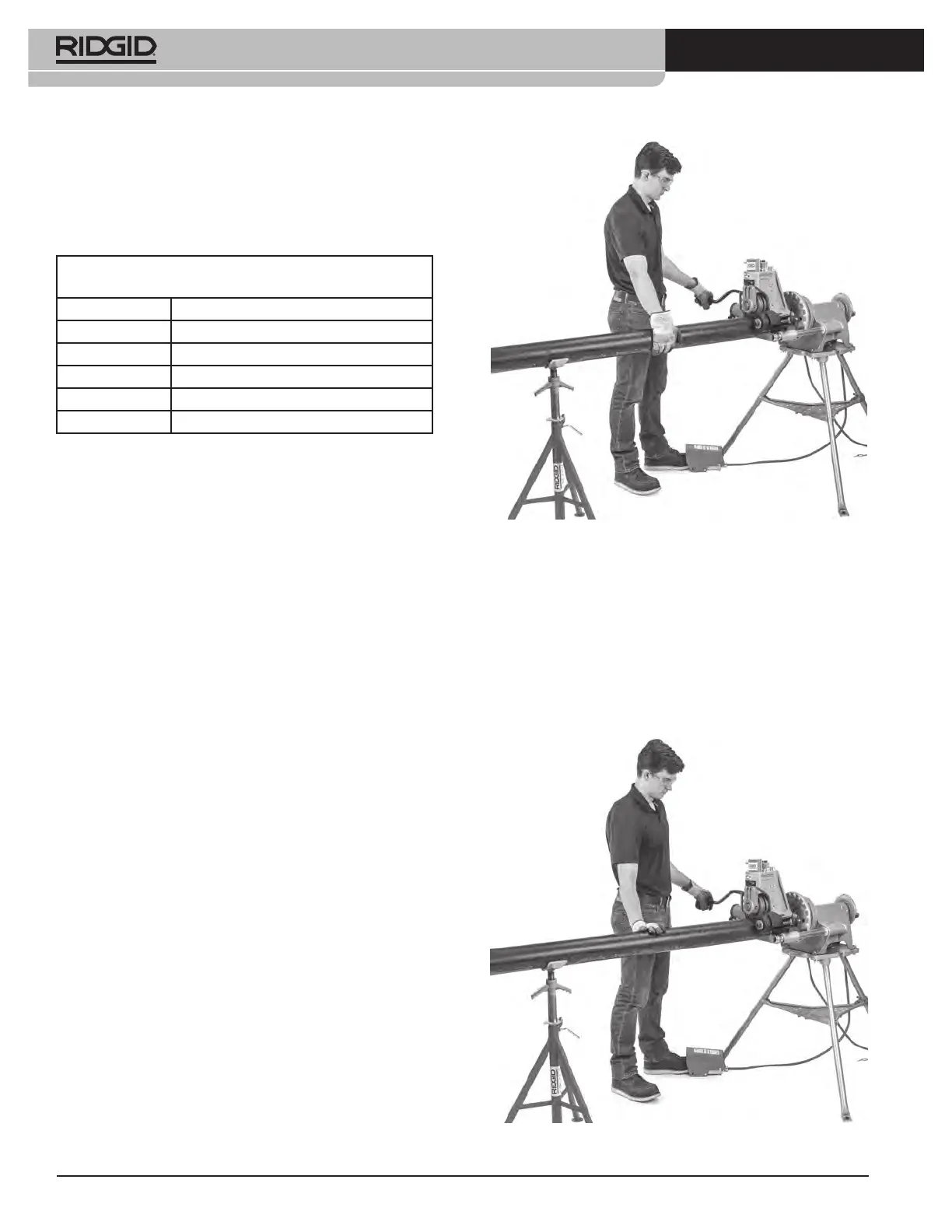

Abbildung 20 – Anwenden von Druck auf das Rohr mit
elektrischem Antrieb in REV-Richtung
Wenn die Maschine in FOR-Richtung betrieben
wird, kann der Stabilisator nicht verwendet werden.
Bewegen Sie das Stabilisatorrad vom Rohr fort. Wenn
der Stabilisator in FOR-Richtung verwendet wird, dreht
sich das Rohr spiralförmig aus den Nutrollen heraus.
Wie in Abbildung 21gezeigt, trägt der Bediener
erforderlichenfalls einen Lederhandschuh in gutem
Zustand und schiebt das Rohr mit der rechten Hand
leicht von sich weg.
Abbildung 21 – Anwenden von Druck auf das Rohr mit
elektrischem Antrieb in FOR-Richtung
Tiefeneinstellung für Rollnuten in Kupferrohren
(Einstellschraube dreht sich)
Durchmesser K L M DWV
2-2,5Zoll
7
/
8
7
/
8
7
/
8
7
/
8
3Zoll
7
/
8
7
/
8
7
/
8
7
/
8
4Zoll 1 1 1 1
5Zoll 1¼ 1 1 1
6Zoll 1
3
/
8
1¼ 1¼ 1¼
