Nutrollmaschine 918
999-998-946.10_REV D
96
Sie die Handkurbel um eine (1) weitere Umdrehung,
um die Rolle leicht gespannt gegen das Rohr zu
drücken, (Abbildung 18). Fassen Sie nicht über das
Rohr, um den Stabilisator einzustellen.
4. Rohr mit Nut. Halten Sie während des Gebrauchs
die Hände von den Nutrollen, dem Stabilisator und
dem Rohrende fern. Bringen Sie keine Nuten an
Rohren an, die kürzer sind als in der Spezifikation
angegeben, und greifen Sie nicht in das Rohr hinein
und berühren Sie nicht die Nut. Dadurch sinkt die
Gefahr von Quetschungen.
Nehmen Sie den Fuß vom Fußschalter und
beenden Sie den Nutvorgang, wenn das Rohr
beim Nutvorgang nicht richtig in der Spur bleibt.
Richten Sie die Maschine für eine neue Nut ein und
drehen Sie die Handkurbel um eine weitere halbe
(½) Umdrehung, um die Vorspannung zu erhöhen.
Verwenden Sie keine übermäßige Vorspannung.
Dadurch kann die Rolle beschädigt werden.
Ist der Stabilisator einmal auf eine bestimmte
Größe und Materialart eingestellt, muss er beim
Be- und Entladen der Rohre in der Regel nicht mehr
nachjustiert oder zurückgesetzt werden.

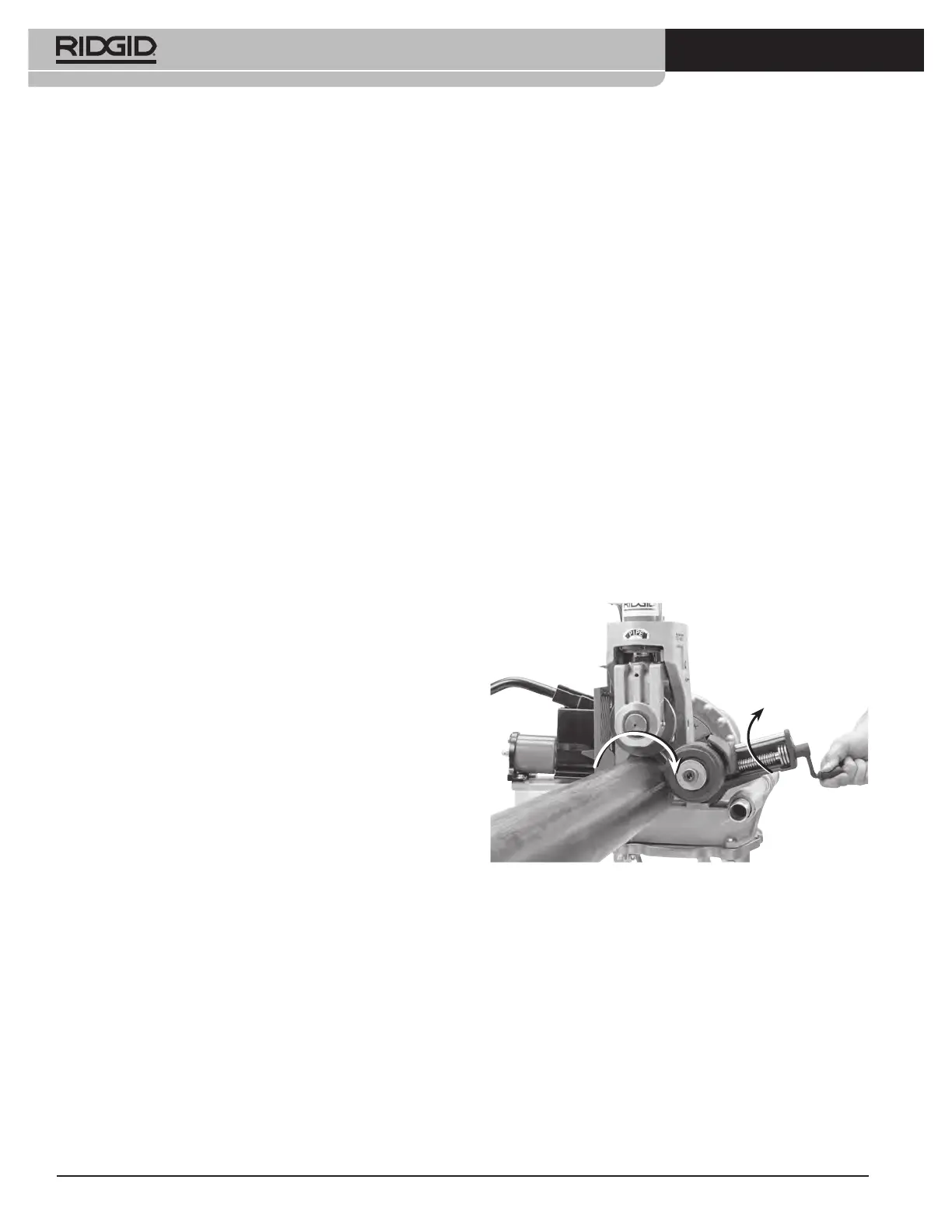

Abbildung 18 – Positionieren des Stabilisators
Nutrollbetrieb
1. Überprüfen Sie, ob die Ausrüstung ordnungsgemäß
aufgestellt und das Rohr ordnungsgemäß vorbereitet
und eingelegt ist. Stellen Sie die Schutzeinrichtung
richtig ein. Bringen Sie keine Nuten an Rohren an,
die kürzer als 8Zoll sind.
2. Stellen Sie den Nutdurchmesser ein.
3. Stellen Sie bei Bedarf die Position des Stabilisators
ein.
4. Nehmen Sie eine geeignete Arbeitsposition ein, um
die Kontrolle über die Maschine und das Rohr zu
behalten (siehe Abbildung 19).
flach auf dem Boden der Nut liegt, und lesen Sie den
Nutdurchmesser ab.
7. Vergleichen Sie den gemessenen Nutdurchmesser
mit dem Solldurchmesser der Nut, der in Tabelle
II oder III angegeben ist, oder mit den Angaben
des Herstellers des Nutfittings. Wenn das Maß der
Nut nicht dem Solldurchmesser der Nut entspricht,
können Sie die Einstellmutter so einstellen, dass die
korrekte Nut entsteht.
• Drehen Sie die Tiefeneinstellmutter gegen den
Uhrzeigersinn, um den Nutdurchmesser zu
verringern (tiefere Nut).
• Drehen Sie die Tiefeneinstellmutter im
Uhrzeigersinn, um den Nutdurchmesser zu
vergrößern (flachere Nut).
• Eine ¼-Drehung der Tiefeneinstellmutter verändert
den Nutdurchmesser um etwa 0,6mm (0,025Zoll).
Wenn Sie die Mutter um eine Markierung auf
dem Umfang verstellen, ändert sich der
Nutdurchmesser um etwa 0,05mm (0,002Zoll).
8. Wiederholen Sie die Schritte 6-8 so oft, bis der
Nutdurchmesser der Spezifikation entspricht. Wenn
die Nut zu groß ist, kann die Nutmaschine eingestellt
und so die Nut verkleinert werden. Wenn die Nut zu
klein ist, muss eine weitere Nut angefertigt werden.
Der richtige Nutdurchmesser ist wichtig, um die
Leistungsfähigkeit der Verbindung zu gewährleisten.
Wenn die Maße einer Nut nicht der Spezifikation
entsprechen, kann es zum Versagen der Verbindung
kommen.
Stabilisatorbetrieb
Der Stabilisator wird verwendet, um auf Rohre mit
2½ bis 12Zoll eine leichte Kraft auszuüben und so
die Spurhaltung zu verbessern. Das ist besonders
nützlich bei kurzen Rohrstücken, kann aber für
alle Rohrlängen genutzt werden. Der Stabilisator
reduziert auch das Schwanken von längeren Rohren
mit größerem Durchmesser.
Der Stabilisator kann nur verwendet werden, wenn
sich der REV/O-OFF/FOR-Schalter der Maschine
in der Position REV befindet (die Drehrichtung des
Rohrs wird auf der Nutmaschine angezeigt, siehe
Abbildung 18). Wenn die Maschine mit dem Schalter
REV/O-OFF/FOR in Position FOR verwendet
wird, wird das Rohr spiralförmig aus den Nutrollen
herausgezogen.
1. Richten Sie die Ausrüstung ordnungsgemäß ein und
legen Sie das Rohr ein.
2. Stellen Sie den Nutdurchmesser ein.
3. Drehen Sie die Handkurbel des Stabilisators, um die
Rolle in Kontakt mit dem Rohr zu bringen. Drehen
Drehung der Handkurbel
(Festziehen am Rohr)
Drehrichtung des
Rohrs
