95
Nutrollmaschine 918
999-998-946.10_REV D

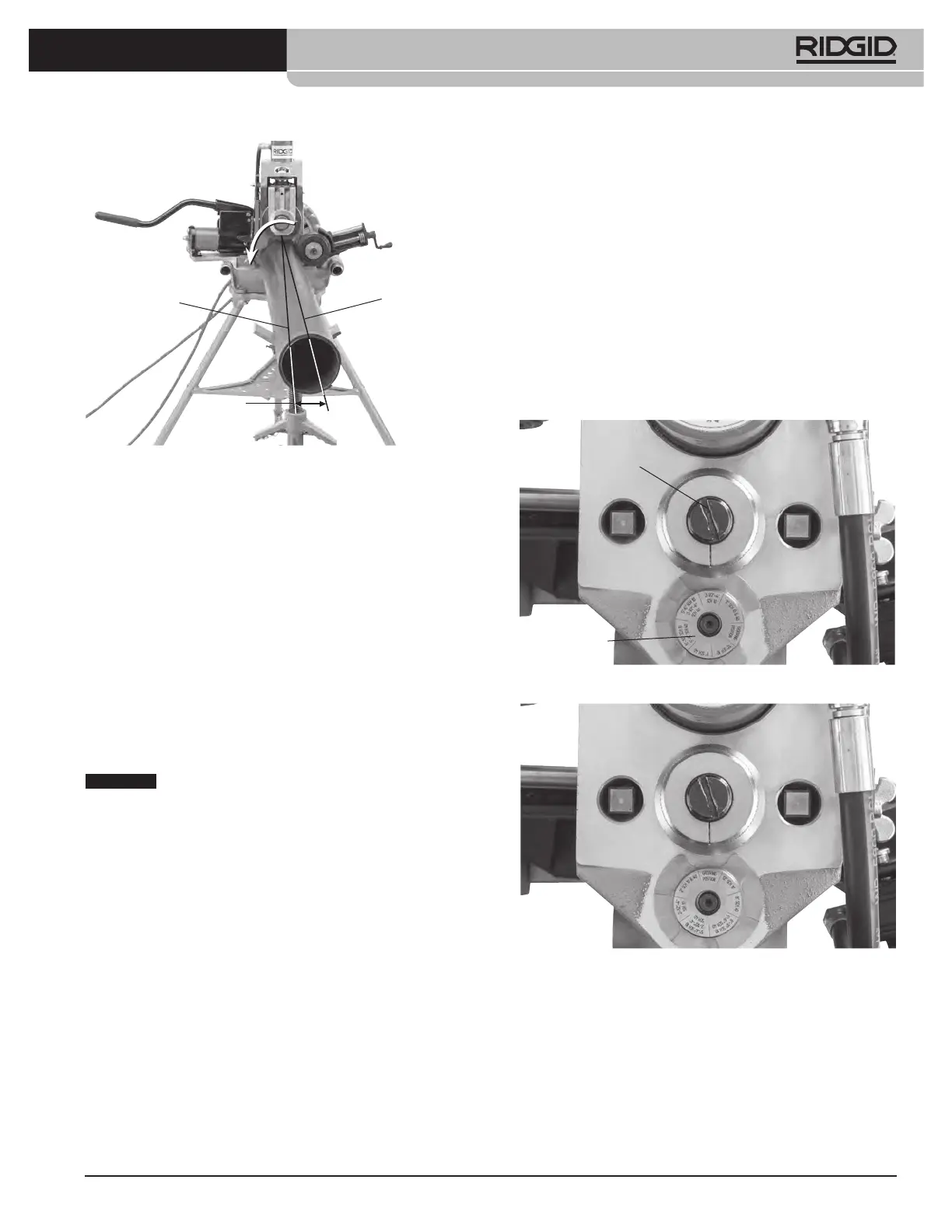

Abbildung 16 – Versetzen des Rohrs um 0,5° fort vom
Bediener, (übertriebene Darstellung)
8. Beschränken Sie den Zugang oder stellen Sie
Schutzeinrichtungen oder Barrieren auf, um einen
Mindestabstand von 1 m (3Fuß) um das Gerät
und das Rohr herum sicherzustellen. Dadurch wird
verhindert, dass Unbeteiligte mit der Ausrüstung
oder dem Rohr in Berührung kommen, und die
Gefahr des Umkippens oder Verfangens wird
verringert.
9. Verbinden Sie den elektrischen Antrieb/die
Gewindeschneidmaschine mit trockenen Händen
mit einer ordnungsgemäß geerdeten Steckdose.
Einstellen/Anpassen des
Nutdurchmessers
Wegen der unterschiedlichen Eigenschaf-
ten von Rohren sollten Sie vor der ersten Nut des
Tages oder bei einem Wechsel der Rohrgröße, der
Schedule, des Materials oder der Charge immer eine
Testnut angebracht werden, um das Risiko von Nuten
außerhalb der Toleranz zu verringern. Sie müssen den
Durchmesser der Nuten messen, um zu bestätigen,
dass die Größe stimmt.
1. Überprüfen Sie, ob die Ausrüstung ordnungsgemäß
aufgestellt und das Rohr ordnungsgemäß
vorbereitet und eingelegt ist. Durch unsachgemäße
Einrichtung und Vorbereitung kann die Präzision
des eingestellten Nutdurchmessers beeinträchtigt
werden.
2. Die Nutrolle muss das Rohr berühren. Falls
erforderlich, fahren Sie die Nutrolle so weit nach
vorn, dass sie das Rohr gerade berührt. Es sollte
nicht greifen oder eine Einkerbung im Rohr
hinterlassen.
3. Stellen Sie die Nuttiefenlehre so ein, dass sich
die richtige Stufe der Lehre unter dem Kopf der
Einstellschraube (Abbildung 17A) befindet. Die
Nuttiefenlehre ist für die Verwendung in Verbindung
mit Rohren konzipiert. Siehe „Einstellen des
Nutdurchmessers für Kupferrohre“ hinsichtlich der
Verwendung mit Kupferrohren.
4. Drehen Sie die Einstellmutter so weit im
Uhrzeigersinn, dass der Kopf die Stufe der
Tiefenlehre berührt. Drehen Sie die Nuttiefenlehre
in die Nutposition (Abbildung 17B). Wenn sich die
Lehre nicht in der Nutposition befindet, verhindert
sie das Anbringen von Nuten und kann beschädigt
werden.
Abbildung 17A – Richtige Stufe des Messgeräts unter
dem Einstellkopf platzieren
Abbildung 17B – Messgerät in Nutstellung
5. Bereiten Sie eine Testnut vor (befolgen Sie die
Schritte für
den
„Nutrollbetrieb“).
6.
Messen Sie den Nutdurchmesser. Die beste Methode
zum Messen des Nutdurchmessers besteht in der
Verwendung eines Durchmesserbandes (siehe
Abschnitt „Optionale Ausrüstungen“). Wickeln Sie das
Durchmesserband fest um den Abschnitt des Rohrs
mit der Nut. Vergewissern Sie sich, dass das Band
Mittellinie der
Antriebswelle
1/2°
Mittellinie des Rohrs
Drehrichtung
des Rohrs
Nuttiefenlehre
Tiefeneinstellmutter
HINWEIS
