Nutrollmaschine 918
999-998-946.10_REV D
94
Hydraulikzylinder und auf dem Rohr überprüfen.
Siehe Abbildung 14.
• Das Nutrollmaschine/die Maschine muss fest auf
dem Boden stehen. Sollte sich die Maschine vom
Boden abheben, sind das bzw. die Untergestelle
nicht richtig eingestellt und müssen neu eingestellt
werden.
7. Bevorzugte Betriebsweise –Schalter in REV-
Stellung: Versetzen Sie das Rohr und seine
Untergestelle um ca. ½ Grad (ca. 1 Zoll Versatz
in 10Fuß Entfernung von der Nutrollmaschine) in
Richtung des Bedieners. Die korrekte Ausrichtung
des Rohrs und der Nutrollmaschine trägt dazu bei,
dass das Rohr beim Anbringen von Nuten (siehe
Abbildung 15) richtig geführt wird. Dies ist der
richtige Versatz für das Anbringen von Nuten mit
der Maschine in der Schalterstellung REV. Dies
funktioniert mit dem Stabilisator.
Alternativer Betriebsweise – Schalter in
FOR-Stellung: Wenn Sie die Maschine in der
Schalterstellung FOR verwenden (z.B. mit einer
Maschine 535 mit automatischem Spannfutter,
die nicht für das Greifen in beide Richtungen
umgerüstet wurde), müssen Sie das Rohr und seine
Untergestelle um etwa 0,5Grad (ca. 1Zoll Versatz in
10Fuß Entfernung von der Nutrollmaschine) in fort
vom Bediener (siehe Abbildung 16) ausrichten. Der
Rohrstabilisator kann in der Schalterstellung FOR
nicht verwendet werden –dabei kann es passieren,
dass sich das Rohr aus dem Rollensatz herausdreht.

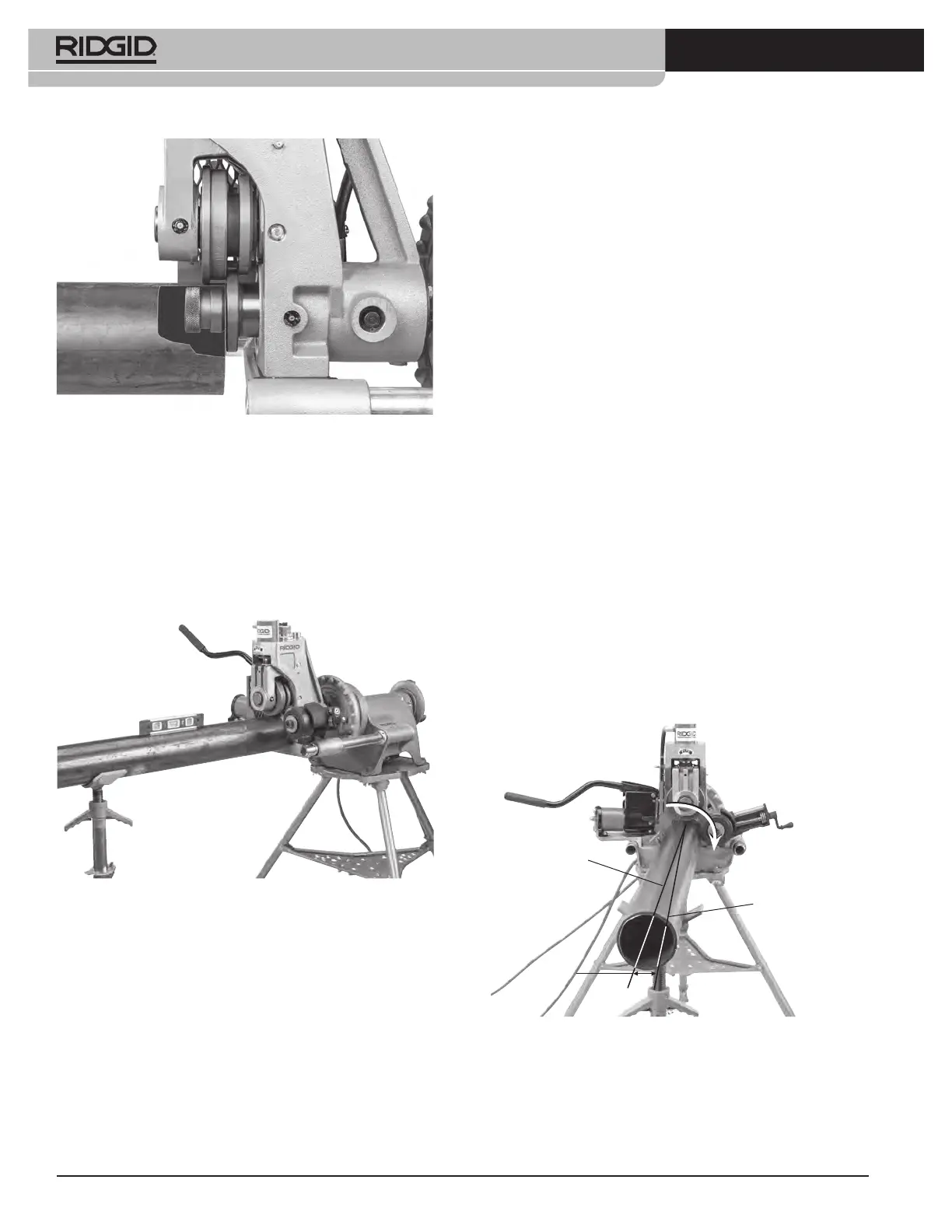

Abbildung 15 – Versetzen des Rohrs um 0,5° in Richtung
Bediener, (übertriebene Darstellung)
Abbildung 13 – Platzieren des Rohrs über der
Antriebswelle, bündig mit dem Flansch
der Antriebswelle (Stabilisator zur
Verdeutlichung entfernt)
4. Setzen Sie das Rohr so auf das Untergestell, dass
das Ende des Rohrs bündig mit dem Flansch der
Antriebswelle abschließt und die Innenseite des
Rohrs die Oberseite der Antriebswelle berührt
(Abbildung 13). Stellen Sie sicher, dass das Rohr
stabil und sicher ist.
Abbildung 14 – Nivellierungsrohr
5. Schieben Sie die Nutrolle so weit nach vorn, bis
sie das Rohr berührt und es leicht fasst (nicht die
Nutrolle in das Rohr einführen).
6. Vergewissern Sie sich, dass das Rohr richt
positioniert ist. Ist dem nicht so, kann es passieren,
dass die Nut nicht richtig in der Spur bleibt.
• Das Rohrende müss bündig am Flansch der
Antriebswelle anliegen.
• Die Mittellinie des Rohrs und die Mittellinie der
Antriebswelle müssen parallel sein. Dies können
Sie mit einer Wasserwaage oben auf dem
Mittellinie der
Antriebswelle
Mittellinie des Rohrs
Drehrichtung des
Rohrs
1/2°
