Nutrollmaschine 918
999-998-946.10_REV D

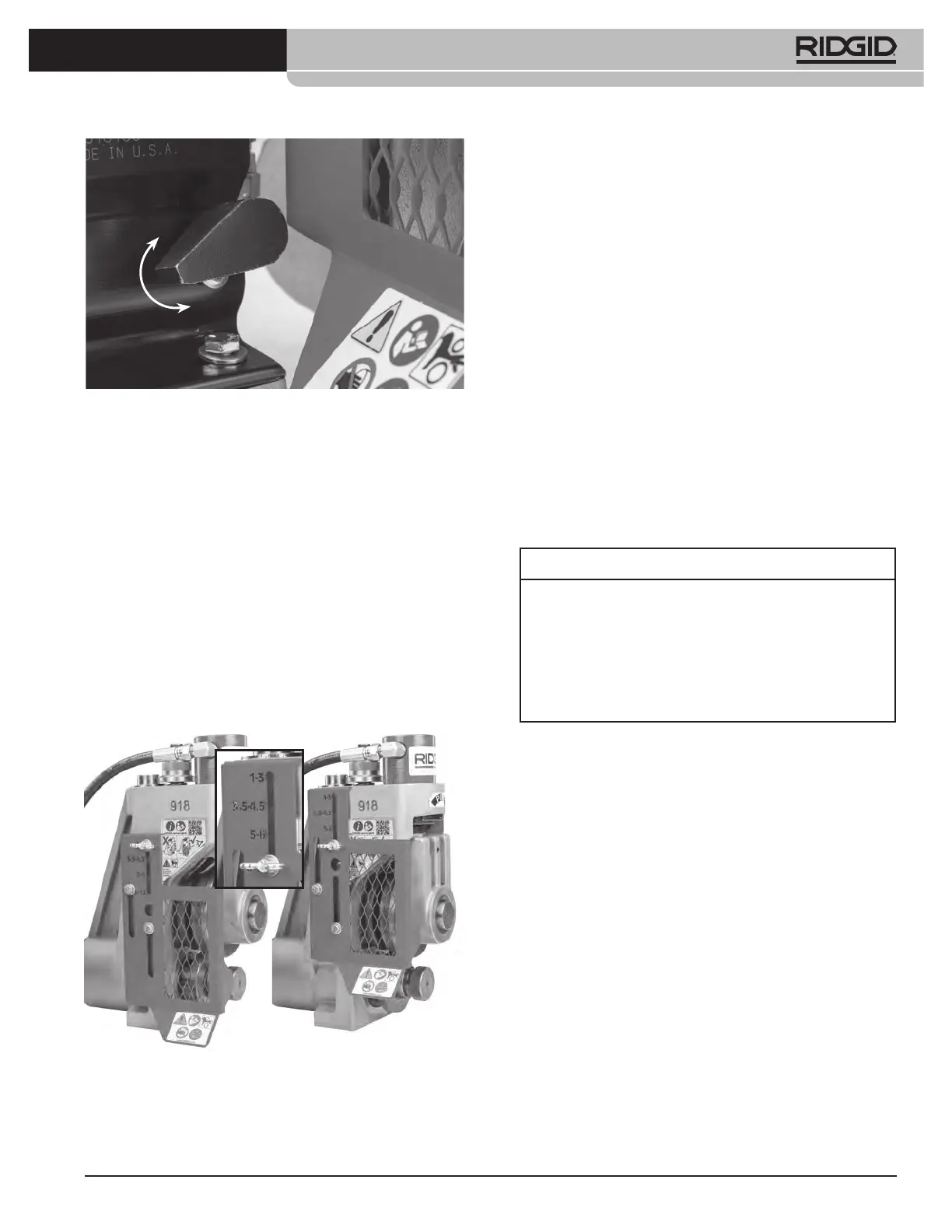

Abbildung 11 – Position des Pumpenentsperrhebels
Einrichten der einstellbaren
Schutzeinrichtung
1. Bestimmen Sie die Größe des Rohrs, das mit einer
Nut versehen werden soll.
2. Suchen Sie die auf der Oberfläche der
Schutzeinrichtung eingravierten Rohrgrößen.
Ermitteln Sie den Größenbereich des Rohres.
3. Lösen Sie die Flügelschraube. Positionieren
Sie die Schutzeinrichtung so, dass der richtige
Größenbereich zur Position der Flügelschraube
passt. Stellen Sie die Schutzeinrichtung richtig
ein, um die Gefahr von Verfangen und schweren
Verletzungen zu verringern (Abbildung 12).
4. Ziehen Sie die Flügelschraube fest an.
Abbildung 12 – Anpassen der einstellbaren
Schutzeinrichtung
Einlegen des Rohrs in die
Nutrollmaschine
1. Vergewissern Sie sich, dass der Hauptschalter der
Maschine in der Position OFF steht.
2. Fahren Sie die Nutrolle vollständig zurück.
3. Zum Abstützen des Rohres müssen geeignete
Untergestelle vorhanden sein. Stellen Sie die
Höhe der Rohruntergestelle so ein, dass das Rohr
waagerecht liegt und der obere Innendurchmesser
des Rohrs auf der Antriebsrolle aufliegt (siehe
Abbildung 13).
Platzieren Sie die Rohruntergestelle direkt vor der
Nutrollmaschine. Wo das Untergestell platziert
werden muss, hängt von der Rohrlänge ab.
Bei kürzeren Rohren (siehe Tabelle A) wird das
Rohr von der Antriebswelle und mindestens einem
Untergestell getragen. In diesem Fall muss das
Untergestell etwas mehr als eine halbe Rohrlänge
von der Nutrollmaschine entfernt aufgestellt werden.
Nenn-
Abmessungen
Min.
Länge
Max.
Länge
Nenn-
Abmessungen
Min.
Länge
Max.
Länge
1 8 36 4 8 36
1¼ 8 36 4½ 8 32
1½ 8 36 5 8 32
2 8 36 6 AD 10 30
2½ 8 36 6 10 28
3 8 36 8 10 24
3½ 8 36 10 10 24
4 8 36 12 10 24
Tabelle A – Minimale/maximale Rohrlänge, die mit einem
Untergestell genutet werden kann (in Zoll)
Bei längeren Rohren müssen mindestens zwei
Untergestelle so verwendet werden, dass sie etwa
1/4 der Rohrlänge von den Rohrenden entfernt sind.
Wenn das Rohr nicht ordnungsgemäß abgestützt
wird, kann das Rohr allein oder zusammen mit
der Maschine kippen und umfallen. Verwenden
Sie immer ein Untergestell –es hilft, das Rohr
auszurichten und die Spur richtig zu halten.
Vorschub
Rückfahrt
