89
Nutrollmaschine 918
999-998-946.10_REV D

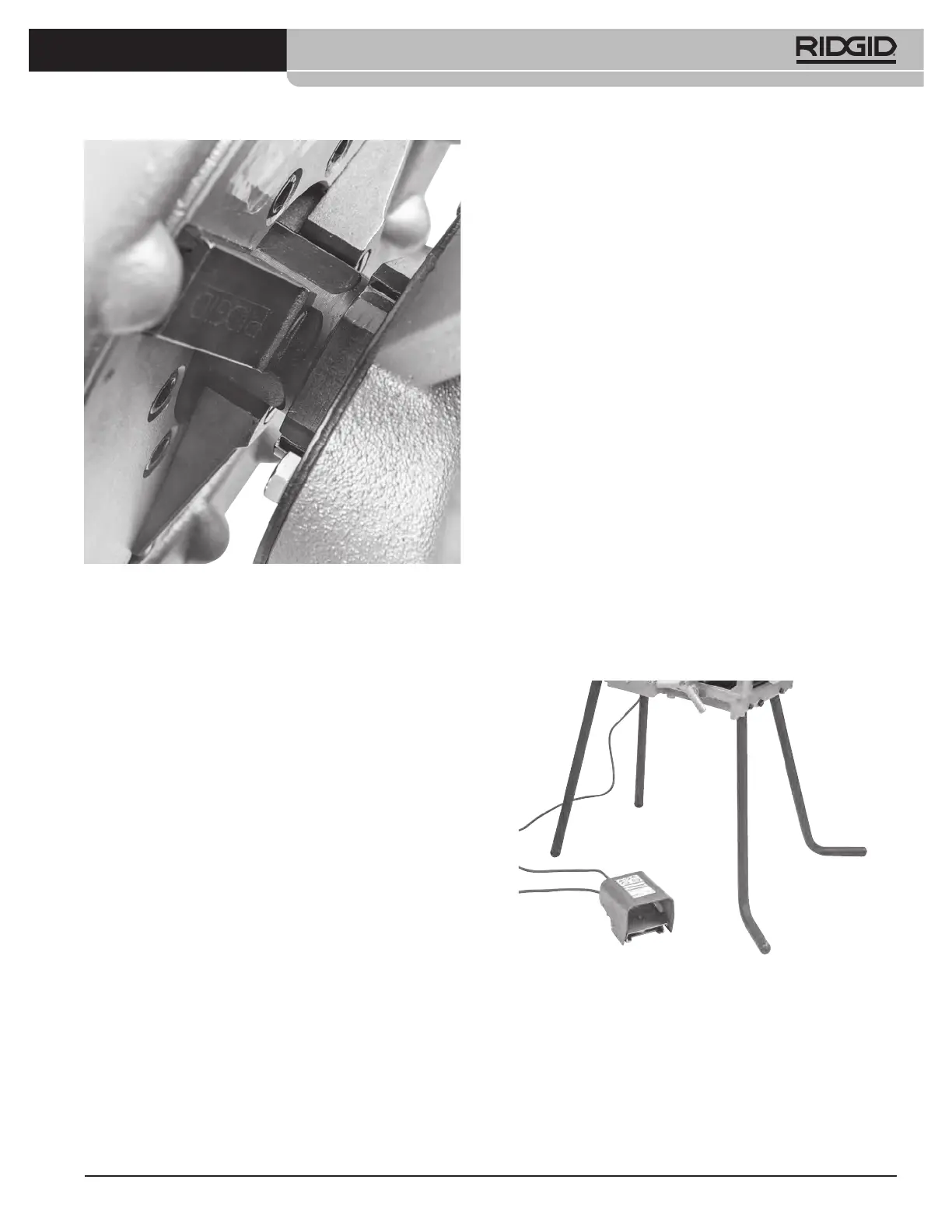

Abbildung 7B – Fixieren der Antriebswelle im Spannfutter
Installation der 918 an den Gewinde-
schneid maschinen 300 Kompakt/1233
Gewindeschneidmaschinen 300 Kompakt oder 1233,
die im Maschinensockel an geraden Rohrstrecken
montiert sind, dürfen nicht in Verbindung mit der
Nutrollmaschine 918 verwendet werden. Der Aufbau
ist möglicherweise nicht stabil genug für die Kräfte, die
beim Anbringen der Nuten auftreten. Für diesen Zweck
sind Rohrstrecken mit Stützen erhältlich, die für mehr
Stabilität sorgen (Bestellnr. 56532). Informationen zur
richtigen Ausrichtung der Rohrstrecken erhalten Sie
in Abbildung 8A. Um die Abstützung der Rohrstrecke
richtig auszurichten, werden die 10mm-Bolzen durch
die Bohrungen in der Rohrstrecke geführt.
Die Nutrollmaschine 918 kann nicht in Verbindung mit
Maschinen verwendet werden, die am Falt-Untergestell
250 montiert sind. Der Griff des Untergestells behindert
das Rohr, an dem die Nuten angebracht werden.
Eine 918 mit dem entsprechenden Sockel kann in
Verbindung mit den Untergestellen 100A/150A/200A
verwendet werden.
1. Vergewissern Sie sich, dass die 918
ordnungsgemäß auf dem richtigen Sockel für die
Maschine montiert ist, mit der sie verwendet werden
soll.
2. Bewegen Sie den Maschinenschlitten in Richtung
des vorderen Spannfutters und schwenken Sie die
auf dem Schlitten montierten Werkzeuge nach oben,
fort vom Bediener. Positionieren Sie den Fräser im
Inneren des Schneidkopfes, um ihn zu sichern und
das Risiko einer Berührung zu verringern.
3. Vollständig geöffnetes vorderes Spannfutter
der Gewindeschneidmaschine. Setzen Sie die
Antriebsstange in das Maschinenfutter ein, aber
sichern Sie sie jetzt noch nicht.
4. Platzieren Sie den (pumpenseitigen) offenen Schlitz
des Sockels über der vorderen Schlittenschiene
(Abbildung 8B) und senken Sie den Stabilisator auf
die hintere Schlittenschiene ab.
5. Platzieren Sie die Antriebsstange über den
Abflachungen an der Antriebswelle. Richten Sie
die Abflachungen an der Antriebswelle an den
Stellschrauben in der Antriebsstange aus und ziehen
Sie die Stellschrauben fest an.
6. Ziehen Sie das vordere Spannfutter der Maschine
an der Antriebsstange fest, wenn die 918 am Ende
der Gewindeschneidmaschine positioniert ist. Siehe
Abbildung 8C.
7. Setzen Sie die Schienenklemme unter die hintere
Schlittenschiene und befestigen Sie sie. Siehe
Abbildung 8D.
Abbildung 8A – Installation der Rohrstrecken mit
Abstützung (Bestellnr. 56532)
