Nutrollmaschine 918
999-998-946.10_REV D
88
1. Suchen Sie sich einen Arbeitsbereich, der die
folgenden Eigenschaften aufweist:
• Angemessene Beleuchtung.
• Übersichtlicher, sauberer, ebener, stabiler und
trockener Platz für alle Ausrüstungen und den
Bediener. Entfernen Sie eventuell vorhandene
Ölrückstände.
2. Untersuchen Sie das Rohr, an dem die Nut
angebracht werden soll, und bestimmen Sie das
für die jeweilige Aufgabe richtige Werkzeug; siehe
Technische Daten. Ausrüstungen zum Anbringen
von Nuten finden Sie für andere Anwendungen
im RIDGID-Katalog, der online unter RIDGID.com
verfügbar ist. Nicht zum Anbringen von Nuten an
nicht geradem Material verwenden. Bringen Sie
keine Nuten an Rohren mit Vorsprüngen oder
Abgängen wie z. B. T-Stücken oder Bögen an.
Dadurch erhöht sich das Risiko des Verfangens.
3. Bestätigen Sie, dass alle verwendeten Geräte
ordnungsgemäß geprüft und montiert wurden.
Vergewissern Sie sich, dass der für die jeweilige
Anwendung vorgesehene Nutrollensatz in der
Nutrollmaschine installiert ist.
HINWEIS
Die Verwendung von Rollensätzen
(Nutrolle und Antriebsrolle) an Kohlenstoff- und
Edelstahlrohr kann zu einer Verunreinigung des
rostfreien Stahls führen. Diese Verunreinigung kann
Korrosion und ein vorzeitiges Versagen der
Rohrleitung verursachen. Verwenden Sie zur
Verhinderung von Eisenverunreinigungen bei
Edelstahlrohr nur Rollensätze, die ausschließlich für
das Anbringen von Nuten in Edelstahl vorgesehen
sind werden. Alternativ können Sie den Rollensatz
beim Wechsel zwischen Materialien mit einer
Edelstahl-Drahtbürste gründlich reinigen.
4. Stellen Sie den elektrischen Antrieb oder die
Gewindeschneidmaschine gemäß den Anweisungen
auf einer ebenen Fläche auf. Vergewissern Sie sich,
dass der Schalter REV/O-OFF/FOR in der Position
OFF steht.
Wenn Sie die 918 mit einer 535A Maschine (mit
automatischem Spannfutter) verwenden, wird
empfohlen, die Maschine so zu konfigurieren,
dass die Backen des Futters das Rohr während
der REV-Drehung der Maschine greifen. Dadurch
kann der Stabilisator beim Anbringen der Nut
verwendet werden. Informationen zum Konfigurieren
der Backen des Spannfutters, damit sie das Rohr
während der REV-Rotation der Maschine greifen,
finden Sie im Handbuch der 535 mit automatischem
Spannfutter im Abschnitt „Schneiden von
Linksgewinden“.
5. Installieren der 918 an einem elektrischen Antrieb/
einer Gewindeschneidmaschine –Siehe Abschnitt
„Einrichten an bestimmmten Ausrüstungen.
Überprüfen Sie, ob das Gerät sicher und stabil steht.
6. Positionieren Sie den Fußschalter wie in
Abbildung 19 gezeigt, um ordnungsgemäßen
Betrieb zu gewährleisten.
7. Nachdem die 918 ordnungsgemäß installiert wurde,
schließen Sie sie, wie in der Anleitung beschrieben,
mit trockenen Händen an die entsprechende
Steckdose an.
Installation der 918 am elektrischen
Antrieb 300
1. Überprüfen Sie, ob die 918 und der Sockel richtig
montiert sind.
2. Entfernen Sie den Schlitten und andere Anbauteile
von den Tragarmen des elektrischen Antriebs 300.
Vergewissern Sie sich, dass die Tragarme des
elektrischen Antriebs vollständig ausgefahren und in
ihrer Position fixiert sind.
3. Völlig offenes Frontfutter des elektrischen Antriebs.
4. Schieben Sie die Öffnung über den hinteren
Tragarm in den Sockel (Stabilisator-Seite) und
senken Sie die Pumpe auf den vorderen Tragarm ab
(Abbildung 7A).
5. Bewegen Sie den Sockel in Richtung des
elektrischen Antriebs 300.
6. Zentrieren Sie die Antriebswelle im Maschinenfutter.
Richten Sie die Abflachungen der Antriebswelle an
den Backen des Maschinenfutters aus.
7. Fixieren Sie das vordere Spannfutter auf den Flächen
der Antriebswelle. Siehe Abbildung 7B.

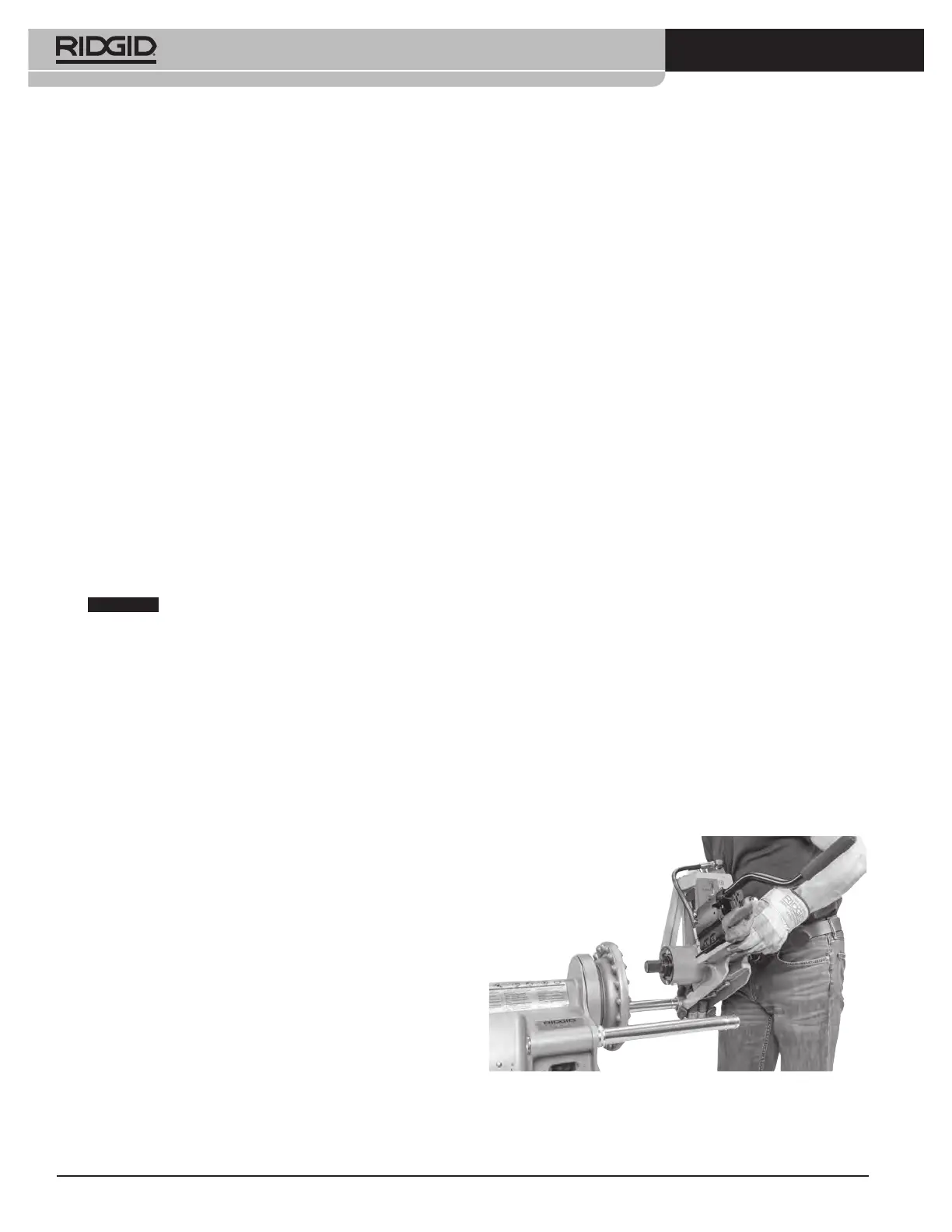

Abbildung 7A – Installation der 918 am elektrischen
Antrieb 300
