Nutrollmaschine 918
999-998-946.10_REV D
90

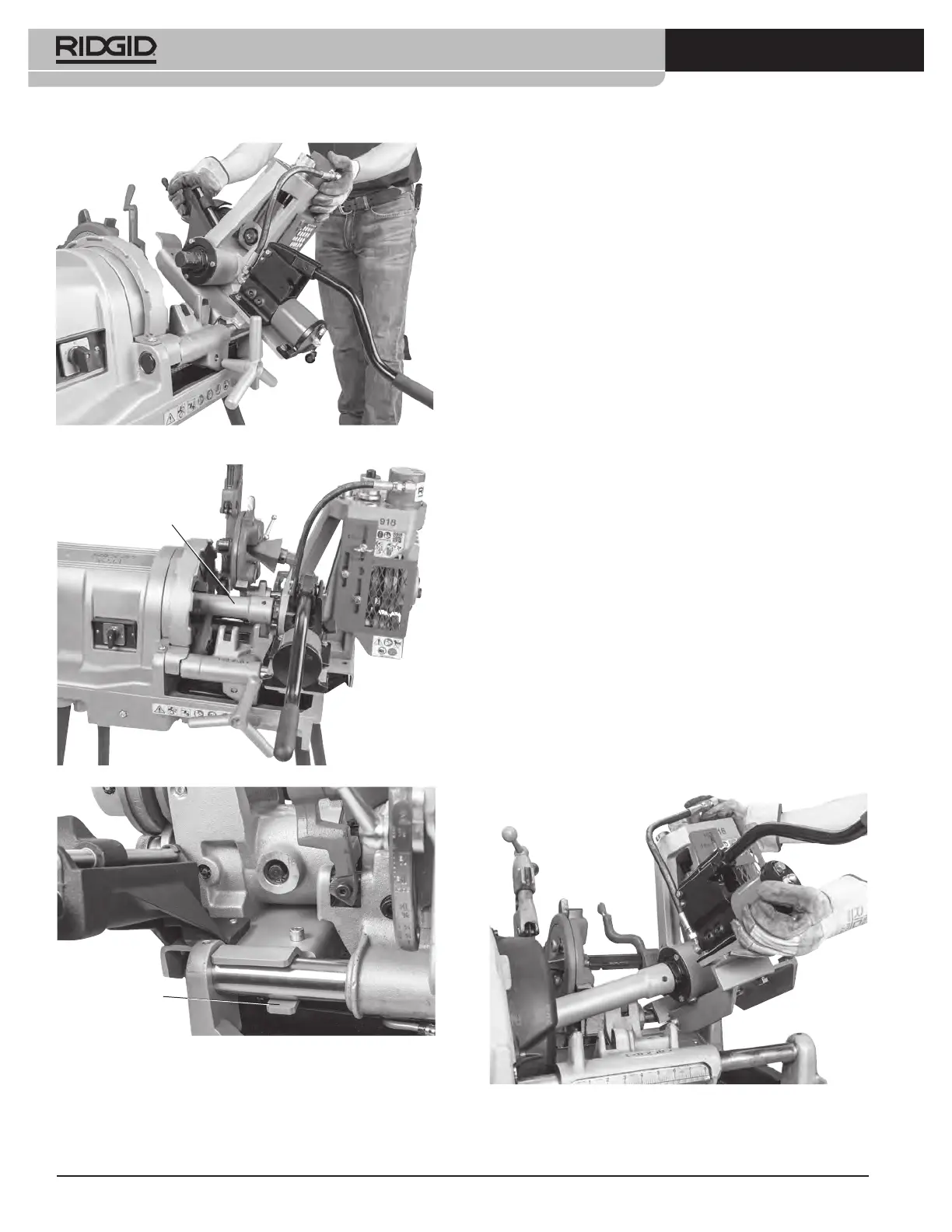

Abbildung 8B – Installation der 918 an der
Gewindeschneidmaschine 1233
Abbildung 8C – Installation der Antriebsstange
Abbildung 8D –Installation der Schienenklemme
Installation an den Gewindeschneid-
maschinen 535 und 1224
Generell kann die 918 an den Maschinen 535
und 1224 mit montierter Antriebsstange installiert
werden, aber sie kann auch, wie bei den Maschinen
300 Kompakt/1233 (siehe dieser Abschnitt), separat
installiert werden.
Wie im Abschnitt Schneiden von Linksgewinden des
Bedienerhandbuchs der Gewindeschneid maschine
535 beschrieben, muss die Maschine bei Verwen-
dung einer automatischen Gewindeschneidmaschine
535 so eingestellt werden, dass die Backen des
Spannfutters das Rohr während der REV-Drehung
der Maschine greifen.
1. Vergewissern Sie sich, dass die 918 ordnungsgemäß
auf dem richtigen Sockel für die Maschine montiert
ist, mit der sie verwendet werden soll. Befestigen Sie
die Antriebsstange sicher an der Antriebswelle.
2. Bewegen Sie den Maschinenschlitten in Richtung
des vorderen Spannfutters und schwenken Sie die
auf dem Schlitten montierten Werkzeuge nach oben,
fort vom Bediener. Positionieren Sie den Fräser im
Inneren des Schneidkopfes, um ihn zu sichern und
das Risiko einer Berührung zu verringern.
3. Vollständig geöffnetes vorderes Spannfutter der
Gewindeschneidmaschine.
4. Platzieren Sie den offenen Schlitz am Sockel
(Stabilisator-Seite), während das Ende der
Antriebsstange sich im Maschinenfutter befindet,
über die hintere Schlittenschiene und senken Sie die
Pumpe auf die vordere Schlittenschiene ab. Siehe
Abbildung 9.
Abbildung 9 – Nutrollmaschine 918 auf dem Sockel der
Gewindeschneidmaschine 535
Antriebsstange
Schienenklemme
