5.7.2 De aansluitprint CB-01
De CB-01 wordt geplaatst in de instrumentenbox. Deze biedt gemakkelijke
toegang tot alle standaardconnectoren.
Aansluiten installatiepomp
1. Sluit een installatiepomp aan op de klemmen Pump van de
aansluitconnector.
Belangrijk
Het maximum opgenomen vermogen is 300 VA.
De functie van de installatiepomp kan worden veranderd met behulp van
de parameters PP015, PP016 en PP018.
Aansluiten PWM installatiepomp
Op de ketel kan een PWM-installatiepomp worden aangesloten, die vanuit
de ketel modulerend wordt aangestuurd.
1. Sluit de installatiepomp aan op de klemmen PWM van de
aansluitconnector.
Belangrijk
Neem contact met ons op voor meer informatie.
Analoge ingang
Deze ingang heeft twee modi: regeling op basis van de temperatuur of op
basis van het warmte-uitvoer. Als deze ingang wordt gebruikt, wordt de
OT-communicatie van de ketel genegeerd.
1. Sluit het ingangssignaal aan op de klemmen 0–10 van de
aansluitconnector.
Wijzig de functie van de analoge ingang met parameter EP014.
0-10 volt analoge temperatuurregeling (°C)
Het toestel kan door een 0-10 volt ingangssignaal worden geregeld. Indien
geconfigureerd als temperatuurgebaseerd, regelt het 0-10 volt signaal de
aanvoertemperatuur van de verwarmingsketel.

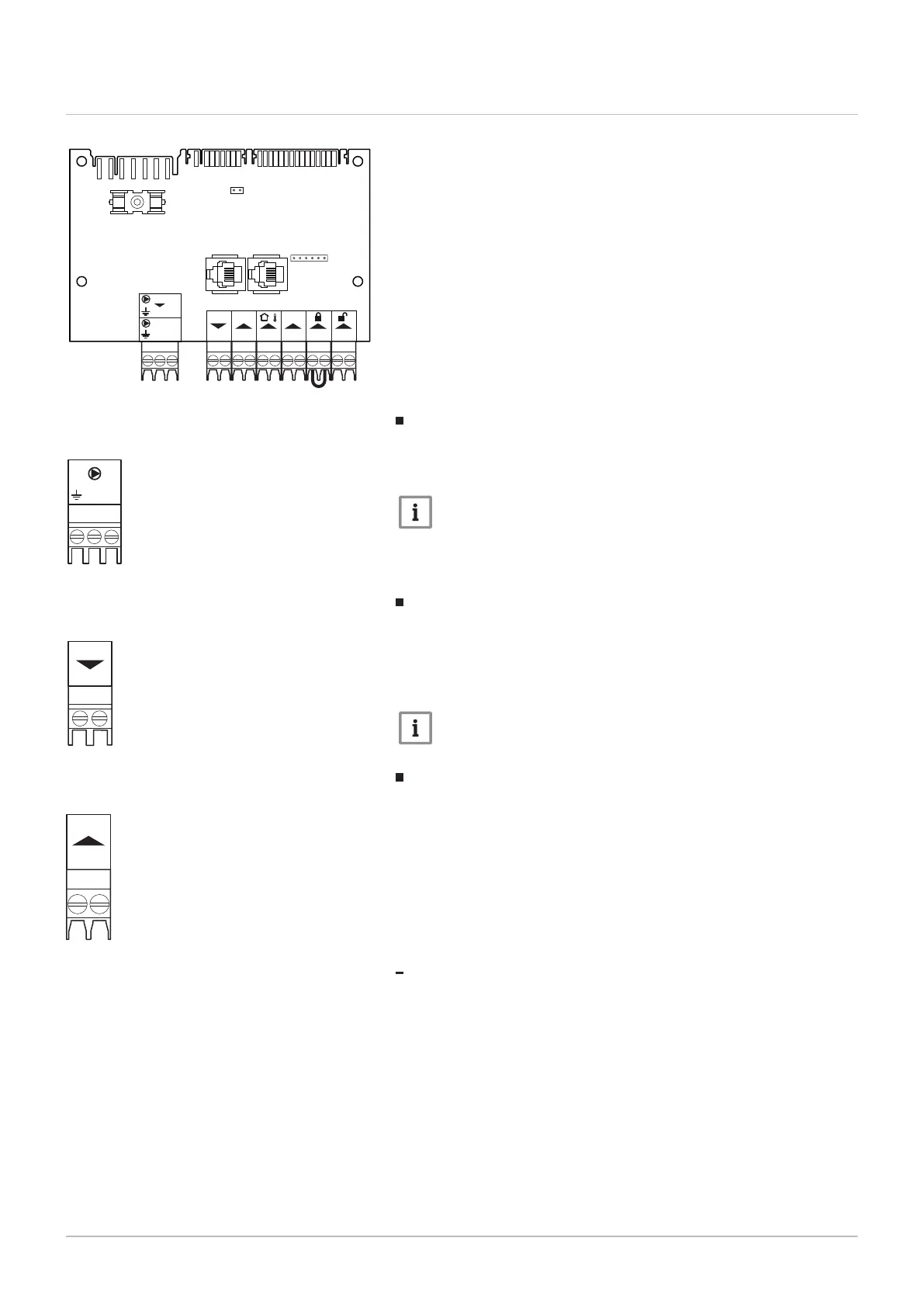

Afb.49 Aansluitprint CB-01
AD-3000672-03
IN
X4
X5 X6
X9
X10
X3
X2
OUT
S-Bus
+0
0-10
+0
PWM
OT
On/off
N
Pump
L
N
Pump
L
RLBL
Tout
Afb.50 Installatiepomp
AD-3001306-01
N L
Afb.51 PWM installatiepomp
AD-3001307-01
+
-
PWM
Afb.52 Analoge ingang
AD-3001304-02
+-
0-10
5 Installatie
34 7734306 - v.07 - 25042024
