1 Verwarmingsketel aan
2 Parameter CP010
3 Maximale aanvoertemperatuur
4 Rekenwaarde
Tab.43 Regelen op temperatuur
Ingangssignaal (V) Temperatuur °C Beschrijving
0 – 1,5 0 – 15 Verwarmingsketel uit
1,5 – 1,8 15 – 18 Hysterese
1,8 – 10 18 – 100 Gewenste temperatuur
0-10 volt analoge regeling op vermogen
Het toestel kan door een 0-10 volt ingangssignaal worden geregeld. Indien
geconfigureerd als vermogensgebaseerd, regelt het 0-10 volt signaal het
vermogen van de verwarmingsketel.
Belangrijk
De startspanning is afhankelijk van de relatie tussen het
ventilatortoerentalbereik en de huidig ingestelde maximum
ventilatortoerental. Een schatting van het startvoltage kan worden
berekend.
V Voltage
P Ketelvermogen
1 Minimumvermogen
2 Maximaal vermogen
3 Gereduceerd maximaal vermogen (voorbeeld)
4 Startvoltage
5 Startvoltage voor gereduceerd vermogen (voorbeeld)
De formule voor de berekening van het startvoltage is:
Vstart = ((10.3 * GP008) - (0.5 * GP007factory)) / GP007current
Vstart Startvoltage.
GP008 Het ventilatortoerental ingesteld met parameter GP008.
GP007factory Het ventilatortoerental in de fabriek ingesteld met
parameter GP007.
GP007current Het ventilatortoerental momenteel ingesteld met
parameter GP007.
Een buitentemperatuursensor aansluiten
Op de klemmen Tout van de aansluitconnector kan een
buitentemperatuursensor worden aangesloten. Sluit de sensor altijd aan
op de printplaat die de zones bestuurt. Bijvoorbeeld: als de zones worden
bestuurd door een SCB-02 of SCB-10, sluit dan de sensor aan op die
printplaat.
1. Sluit de twee-aderige kabel aan op de Tout-connector.
Gebruik hieronder vermelde sensoren, of sensoren met identieke
eigenschappen. Stel parameter AP056 in op het geïnstalleerde
buitentemperatuursensortype.
AF60 = NTC 470 Ω/25 °C
Als ook een aan/uit-thermostaat is aangesloten, dan regelt de ketel de
temperatuur met de richtwaarde van de interne stooklijn. OpenTherm
Regelaars kunnen ook de buitentemperatuursensor gebruiken. De
gewenste stooklijn moet dan op de regelaar worden ingesteld.

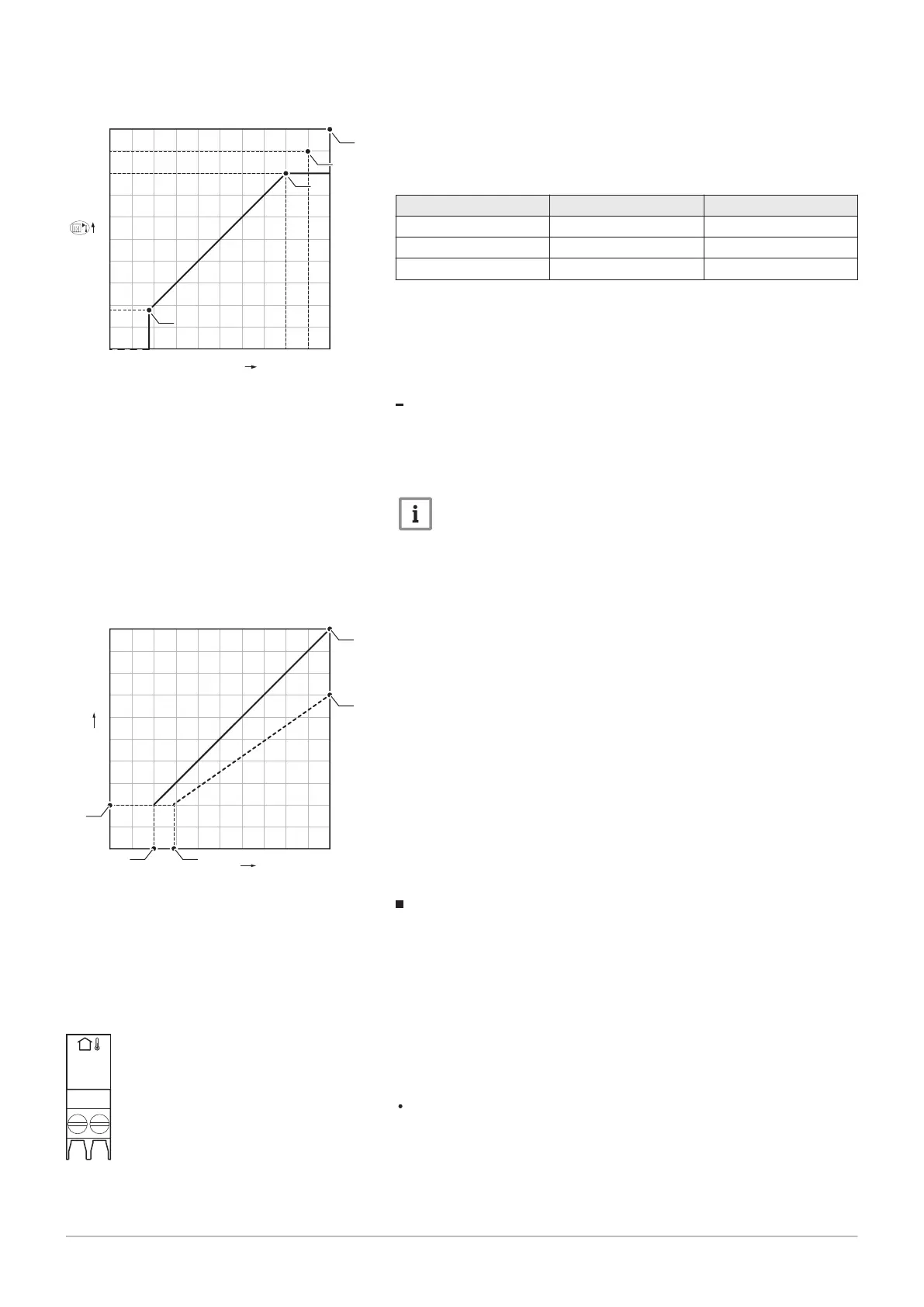

Afb.53
Diagram temperatuurregeling
AD-0001156-03
0
10
0 - 10 V
0
100
2
3
4
1
Afb.54 Diagram vermogensregeling
AD-3002131-01
0
10
0
100
V
P
5
2
3
1
4
Afb.55 Connector Tout
AD-4000006-03
Tout
5 Installatie
7734306 - v.07 - 25042024 35
