5.6 Aansluiting van de luchtinlaat en rookgasafvoer
1. Monteer de rookgasafvoerleiding aan de ketel.
2. Monteer de opvolgende rookgasafvoerleidingen volgens de
voorschriften van de fabrikant.
Opgelet
De leidingen mogen niet steunen op de ketel.
Monteer de horizontale delen aflopend richting ketel, met een
helling van 50 mm per meter.
3. Monteer de luchttoevoerleiding aan de ketel.
4. Monteer de opvolgende luchttoevoerleidingen volgens de
voorschriften van de fabrikant.
Opgelet
De leidingen mogen niet steunen op de ketel.
Monteer de horizontale delen aflopend richting de
luchttoevoeruitlaat.
5.7 Elektrische aansluitingen
5.7.1
Printplaatlocaties
Deze afbeelding geeft de locatie voor elke printplaat weer. Beide in de
fabriek gemonteerde en optionele printplaten worden weergegeven.
apparaat standaardlocatie optionele locatie
CU-GH13 5 -
CB-01 1 -
SCB-02 2 -
SCB-09 (optie) 4 6
SCB-10 (optie) 3 -
SCB-13 (optie) 4 6
GTW-08 (optie) 7 -
BLE Smart Antenna (optie) 10 -
GTW-30 (optie) 8 9

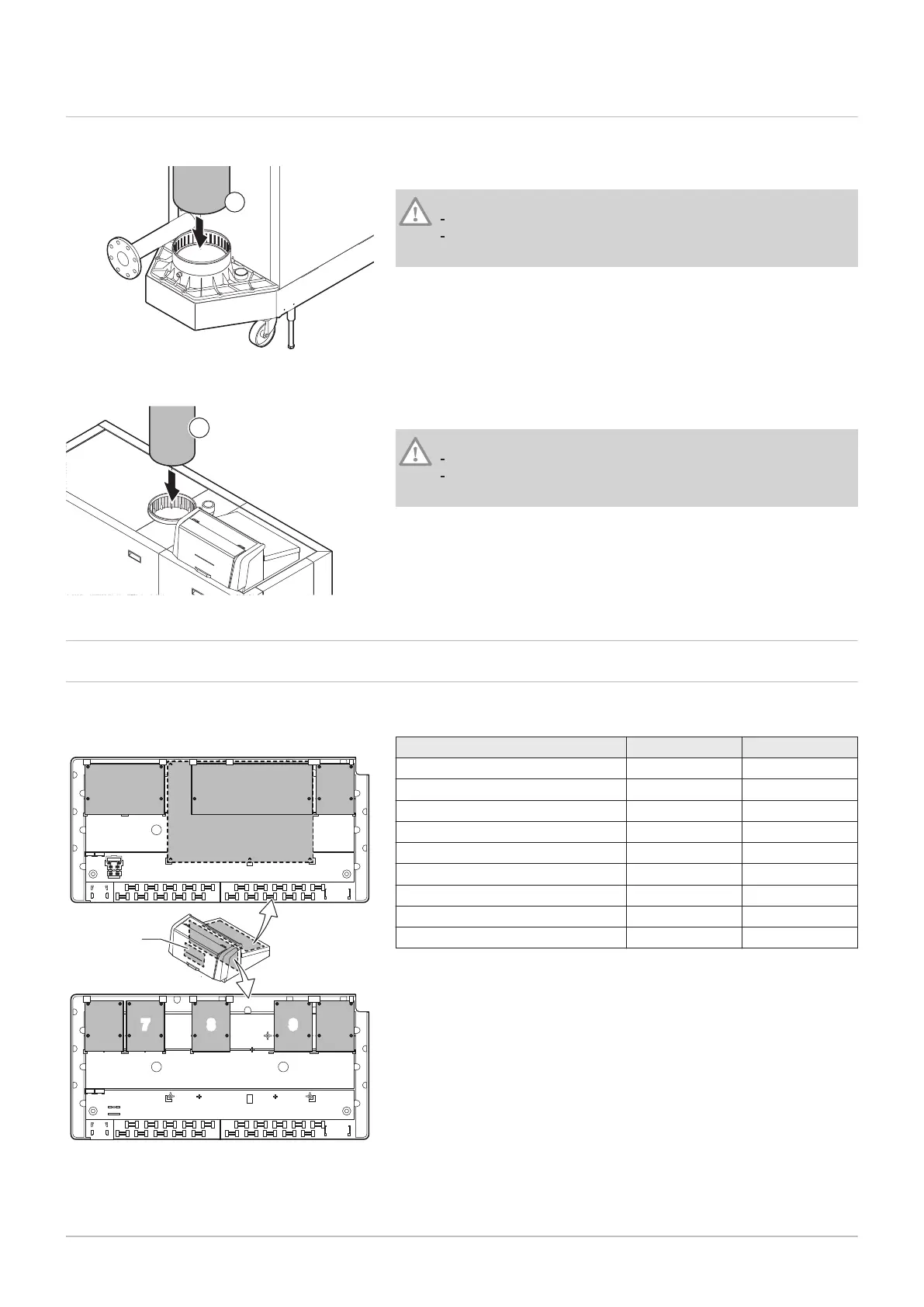

Afb.46 Monteer de rookgasafvoerleiding
aan de ketel
AD-3001425-01
1
Afb.47 De luchttoevoerleiding aan de ketel
monteren
AD-3001426-02
3
Afb.48 Printplaatlocaties
AD-3001591-01
11
66 77 88 99
22
3
3
4
4
5
1010
5 Installatie
7734306 - v.07 - 25042024 33
