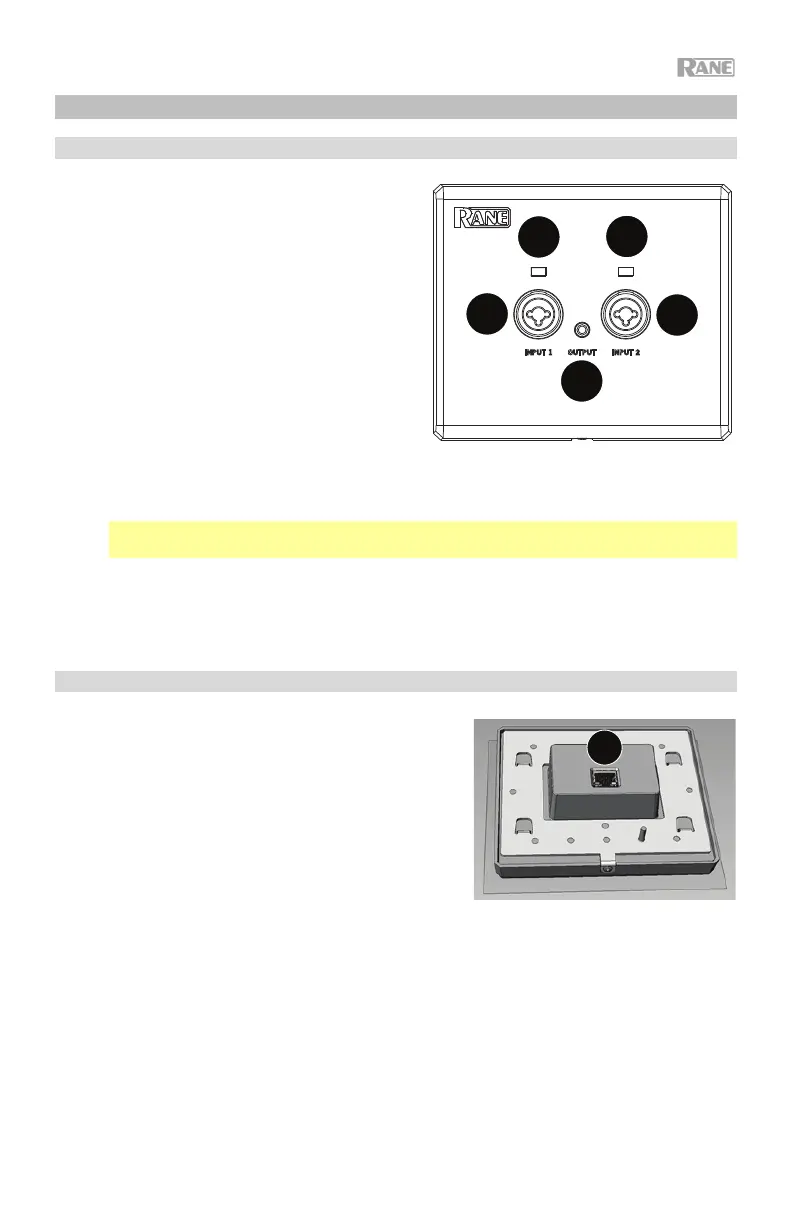

Funktionen
Vorderseite
1. 1/4" (6,35 mm) / XLR Combo-Buchsen: Es
stehen zwei symmetrische TRS sowie
schaltbare Mic / Line / Line-Plus
Audioeingänge zur Verfügung. Die Line-Plus-
Einstellung verarbeitet unsymmetrische linke
und rechte Signale und summiert diese als
Monosignal. 24V Phantomspeisung für
Kondensatormikrofone ist verfügbar.
Für automatische Eingabeschaltung:
• Bei einer Verbindung zu einem XLR-
Eingang wird der Mikrofoneingang
automatisch ausgewählt. Wählen Sie in
der Halogen-Software entweder den
Dynamic oder Condenser-Modus aus.
• Verbinden Sie es mit einem TRS-Eingang und der Line-Eingang wird automatisch
ausgewählt. Der Linien- oder Linien-Plus-Modus kann in der Halogen-Software
ausgewählt werden.
Hinweis: Wenn keine Eingangsverbindung hergestellt wird, werden die Eingänge
stummgeschaltet, um Rauschen zu vermeiden.
2. 1/8" (3,5 mm) Line-Ausgang: Dieser Line-Ausgang ermöglicht den Anschluss eines
Mixers, Lautsprechers, Kopfhörers oder Aufnahmegeräts.
3. Eingangs-LEDs: Die Eingangs-LED leuchtet grün, wenn ein richtiger Signalpegel erkannt
wird. Die Eingangs-LED leuchtet rot, wenn das Signal übersteuert oder "clippt".
Rückseite
1. RAD-Anschluss (RJ-45): Dieser Port verwendet
ein geschirmtes Cat-5e-Kabel für die Verbindung
mit einem Rane-Multiprozessor-RAD-Port für die
Kommunikation und Audioübertragung. Der Cat-5e-
Abstand von einem Multiprozessor-Port zum
RAD22 darf nicht mehr als 300 Fuß (100 m)
betragen, um Überlagerungen zu vermeiden.
In die RJ-45-Buchse sind zwei LEDs integriert:
• Gelbe LED AN = gute Stromversorgung
• Gelbe LED AUS = fehlerhafte
Stromversorgung
• Grüne LED AN = keine Datenfehler
• Grüne LED AUS = Datenfehler (Kabel prüfen)
1
1
2
3
3
1
