REMOTE AUDIO DEVICES & DRs
1234
Beispiel
Montage
So installieren Sie das RAD22 in einer zweifachen Hohlwanddose:
Schritt 1:
• Installieren Sie die Hohlwanddose an der gewünschten Stelle für das RAD22.
• Führen Sie das geschirmten Cat 5e-Kabel an das eines Rane-Multiprozessor (z. B.
Terminal 1010X, HAL3s etc.) zur Innenseite der Hohlwanddose.
• Sobald die Hohlwanddose montiert und gesichert ist, befestigen Sie die
Metallhalterung mit den mitgelieferten Schrauben an der Hohlwanddose.
Schritt 2:
• Stellen Sie die RJ-45 RAD-Verbindung mit dem Anschluss auf der Rückseite des
RAD22 her.
• Verbinden Sie das andere Ende des geschirmten Cat 5e-Kabel an das mit dem
Rane-Multiprozessor-RAD-Anschluss (Remote Audio Device), um die Stromzufuhr
und Kommunikation zum RAD22 zu ermöglich.
• Befestigen Sie den RAD22-Rahmen an der Metallhalterung, indem Sie die Oberseite
des Rahmens an die verlängerten Laschen an der Ober- und Unterseite der
Halterung hängen.
Schritt 3:
• Verwenden Sie einen Schraubenzieher, um das RAD22 mit der mitgelieferten
Schraube an der Unterseite der Halterung zu befestigen. Achten Sie darauf, die
Schraube nicht zu fest anzuziehen.
• Ihr RAD22 ist jetzt installiert!

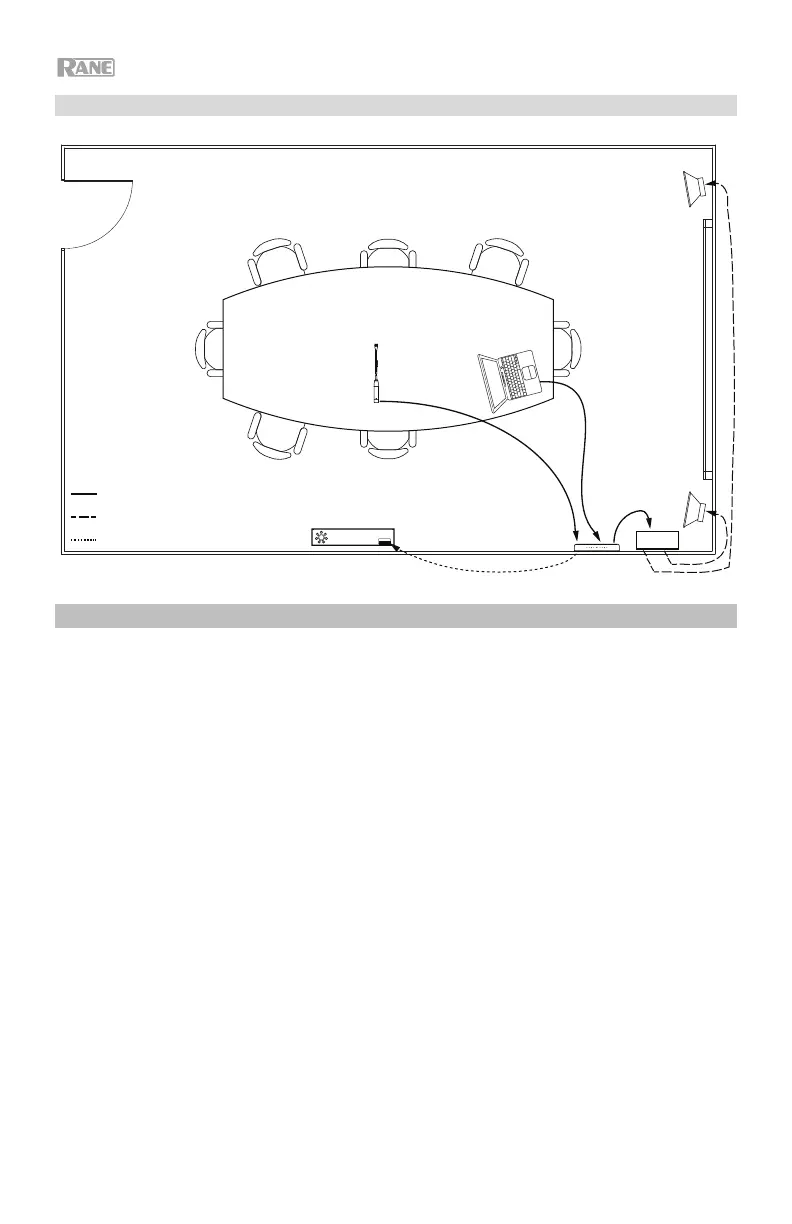

Computer
Lautsprecher
Multiprozessor
RAD22
Lautsprecher
Amp
Mikrofon
Mic/Computer/RAD22 Audioausgang
Amp-Ausgang an Lautsprecher
Signal an Multiprozessor
