2 Montage der Stromversorgung
Montage der StromversorgungMontage der Stromversorgung
Montage der Stromversorgung
2.1 Befestigung

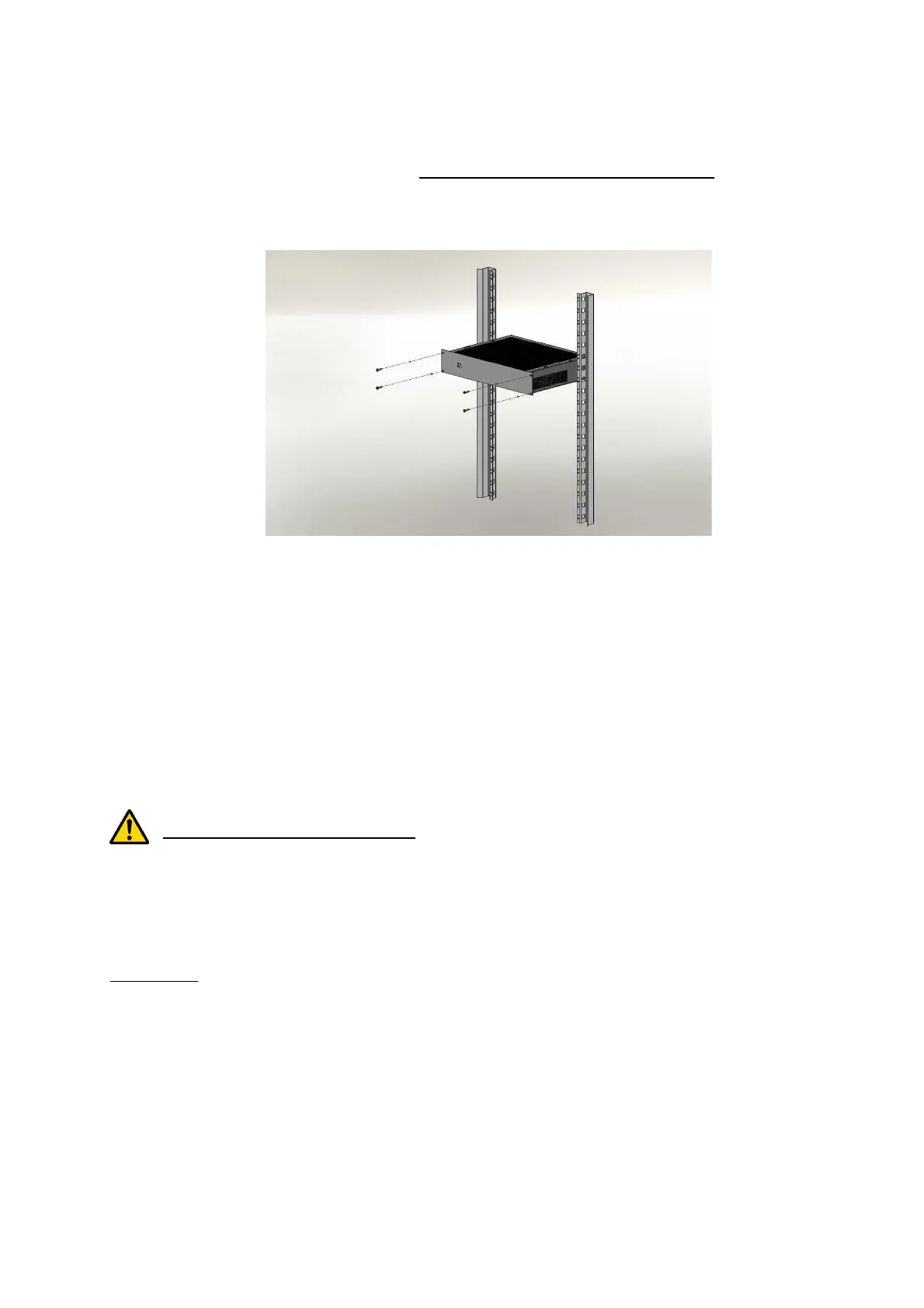

Bild 4 : Montage der Energieversorgung
Die Stromversorgung muss in einem 19Zoll Schrank gemäss der Klasse 3k5 der EN60721-3-3:1995
+A2:1997, und IP30 nach EN60529:1991 +A1:2000 montiert werden.
2.2 Netz
Ein zweipoliger D-Auslösen Schutzschalter (4A bei 24V- und 6A bei 48V Typ) ist zu benutzen, um die
Stromversorgung mit dem Netz anzuschließen.
2.3 Batterien
Der Temperaturmessfühler für die Batterie muss in der Nähe der Batterie angebracht werden. Er kann z.B.
auf die Batteriekabel mittels der zwei Schellen befestigt werden.
Anleitung zur Batterieverkabelung
Ein zweipoliger Trennschalter muss im Batteriekreis eingefügt werden. Eine zusätzliche Schmelzsicherung
wird auch empfohlen.
Aus Sicherheitsgründen müssen unbedingt mit der gegebenen Anlagegestaltung zustimmende Batteriekabel
benutzt werden : zuverlässige Höchsthülletemperatur, Kabeldurchschnitt, maximaler Strom.
Arbeitsweise
Das Gerät misst alle vier Stunden den Widerstand im Batteriekreis. Der Auslöseschwellenwert im Falle einer
Störung liegt bei 16mΩ
±10%
für die 24V Variante und 32mΩ
±10%
für die 48V Variante, falls der Jumper auf
'75' Stelle steht; er wird bis 24mΩ
±10%
für die 24V Variante und 48mΩ
±10%
für die 48V Variante, falls der
Jumper auf '50' Stelle steht erhöht. Die Überschreitung dieses Schwellwerts wird als Batteriestörung
angezeigt (siehe Kapitel 5) und bedeutet, dass die Stromversorgung mit angeschlossener Batterie nicht die
maximale Überbrückungszeit bzw. nicht den maximalen Strom bei Netzausfall zur Verfügung stellt.
Um ungelegene Störungen zu verhindern, beachten Sie beim Anschluss der Batterien bitte Folgendes:
- Verwenden Sie nur zugelassene Batterien (s. Kap. 1.2.5).
- Beachten Sie die in der Anhangstabelle gegebenen Batteriekabellängen (s. Seite 34 und folgende).
- Die Anschlüsse und Crimpungen müssen sorgfältig ausgeführt werden.
- Für eine Batteriesicherung ist ein Widerstand von 1 bis 2 mΩ zu berücksichtigen.
