3 Anschluss
AnschlussAnschluss
Anschluss
3.1 Anschlussplan

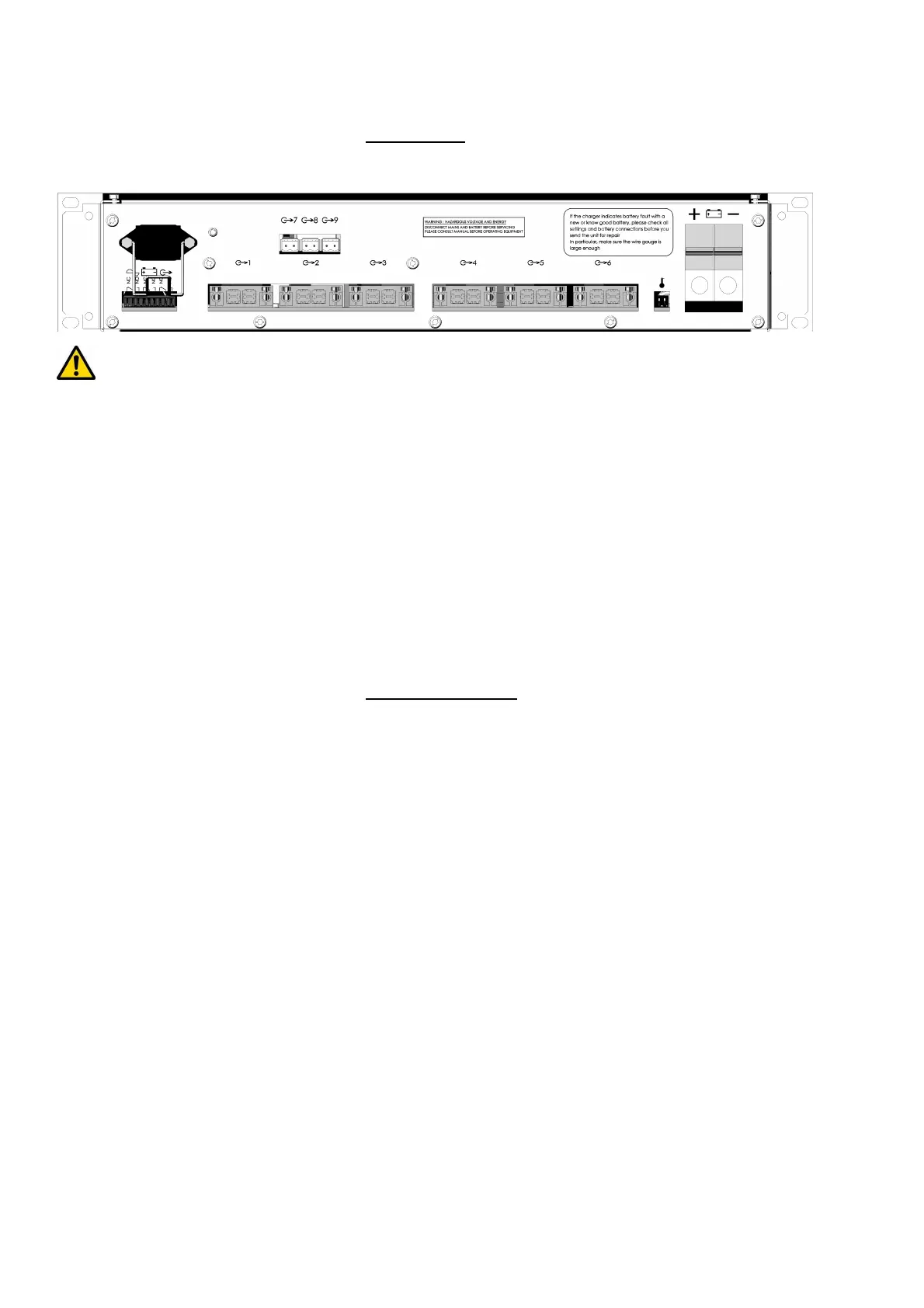

Bild 5 : Rückseite
Achtung! Die im Gehäuse vorgesehenen Öffnungen sind frei zu halten. Bohren Sie keine
zusätzlichen Öffnungen in das Gehäuse. Dies könnte zum Ausfall des Geräts und Verlust der
Garantie führen.
3.2 Spezifizierung der Anschlüsse
- Netz: 2,5 mm²
- Batterie: 16 bis 50 mm²
- Hauptausgänge (Ausgänge 1 bis 6): bis 16 mm²
- Hilfsausgänge (Ausgänge 7 bis 9): bis 2.5 mm²
- Meldungsausgänge : bis 1,5 mm²
4
44
4 Inbetriebnahme
Inbetriebnahme Inbetriebnahme
Inbetriebnahme
Bevor die Verkabelung zu beginnen, den Netztrennschalter und den Batterieschalter öffnen.
Nachdem die elektrischen Anschlüsse hergestellt sind (Netz, Verbraucher und Batterien):
1. Schließen Sie den vorgeschalteten Netztrennschalter.
2. Prüfen Sie die Verbraucherausgangsspannung.
3. Schließen Sie den Batterieschalter.
Ihr Gerät befindet sich im ordnungsgemäßen Betriebszustand, wenn die 3 grünen LEDs leuchten.
Wenn nicht, siehe bitte Kapitel 8.
