18
Falls Sie eine andere Batterie verwenden möchten, lassen Sie uns diese bitte prüfen und freigeben.
Prüfen, dass die Batterien gut mit den gültigen Normen in den Ländern im Einklang stehen, wo sie benutzt werden.

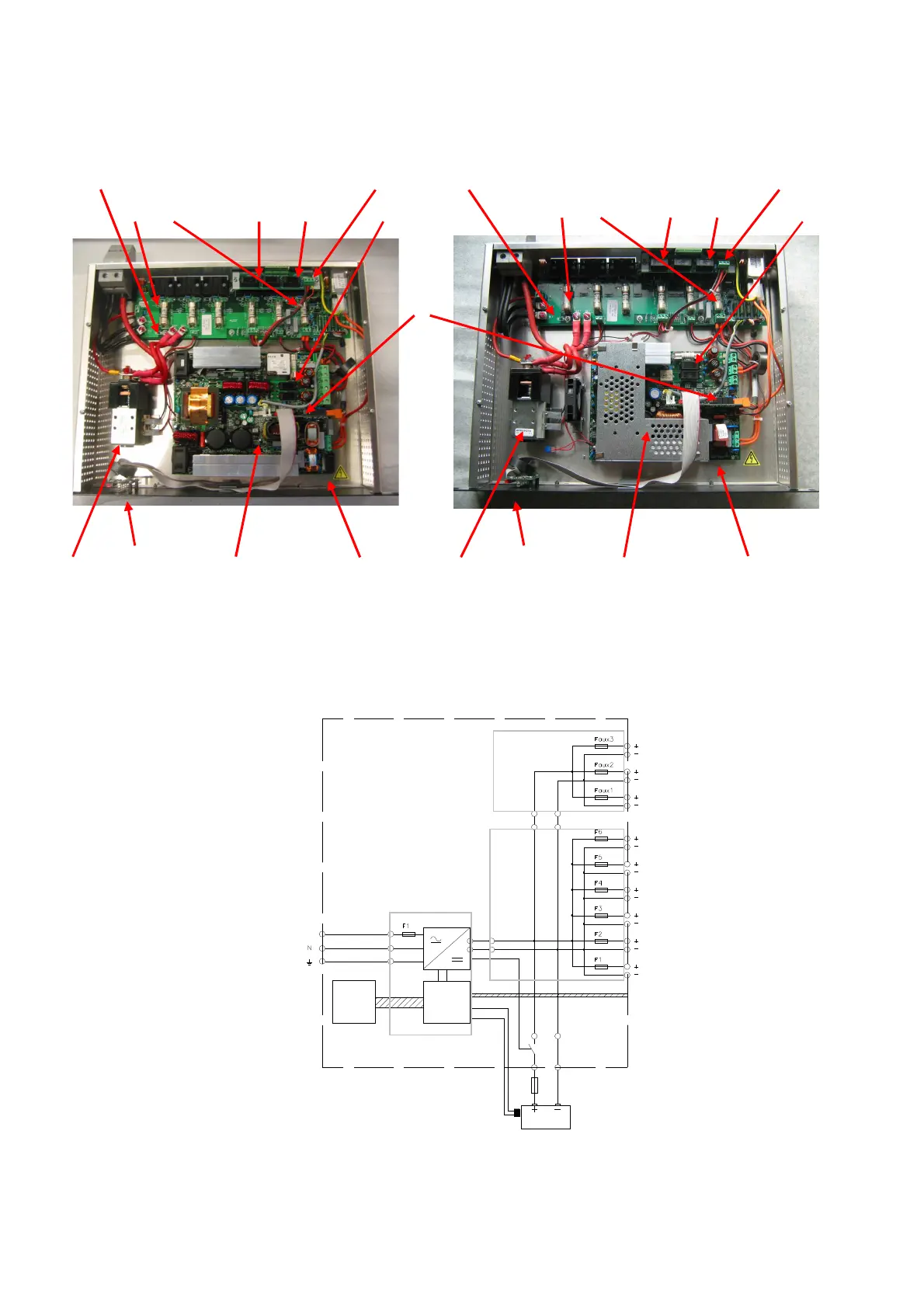

1.3 Innenansicht
Hauptausgangplatine Hilfsausgangplatine Hauptausgangplatine Hilfsausgangplatine
F1 bis F6 Faux1 bis Faux3 F8 F1 bis F6 Faux1 bis Faux3 F8
cavalier
LEDs LEDs
Stromschalter Gleichrichter F1 Stromschalter Gleichrichter F1
Bild 2 : Innenansicht
1.4 Blockdiagramm
Hilfsausgangsplatine
Ausgang 9
Ausgang 8
Ausgang 7
Hauptausgangsplatine
Ausgang 6
Ausgang 5
Ausgang 4
Hauptplatine
Ausgang 3
L
Ausgang 2
Ausgang 1
LEDs Tochter- Störungsmeldung
Karte
Temperaturfühler
Batterie
Bild 3 :Blockdiagramm
Empfohlen wird, eine mit sehr niedrigem Widerstand Sicherung im Batteriekreis einzuschließen. Für ihre
Bestimmung, siehe Kapitel 7.
