5.4 Collegamento elettrico precablato

L’unità necessita della messa a terra.

I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.

L’unitàvienefornitapre-cablatacon:

-cavodialimentazione(3li:marrone,blu,giallo/verde).

-cavodicollegamentoacomandoesternoCTRL-V1indotazione(6li:marrone,giallo,bianco,verde,grigio,rosa).

Settaggiodifabbrica:velocità1impostataal40%,velocità2impostataal70%evelocità3impostataal100%.

ATTENZIONE

Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione

ordinaria o straordinaria o collegamento elettrico!

ATTENZIONE

L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo devono essere eseguite da un installatore

autorizzato e in conformità alle leggi e ai regolamenti vigenti.

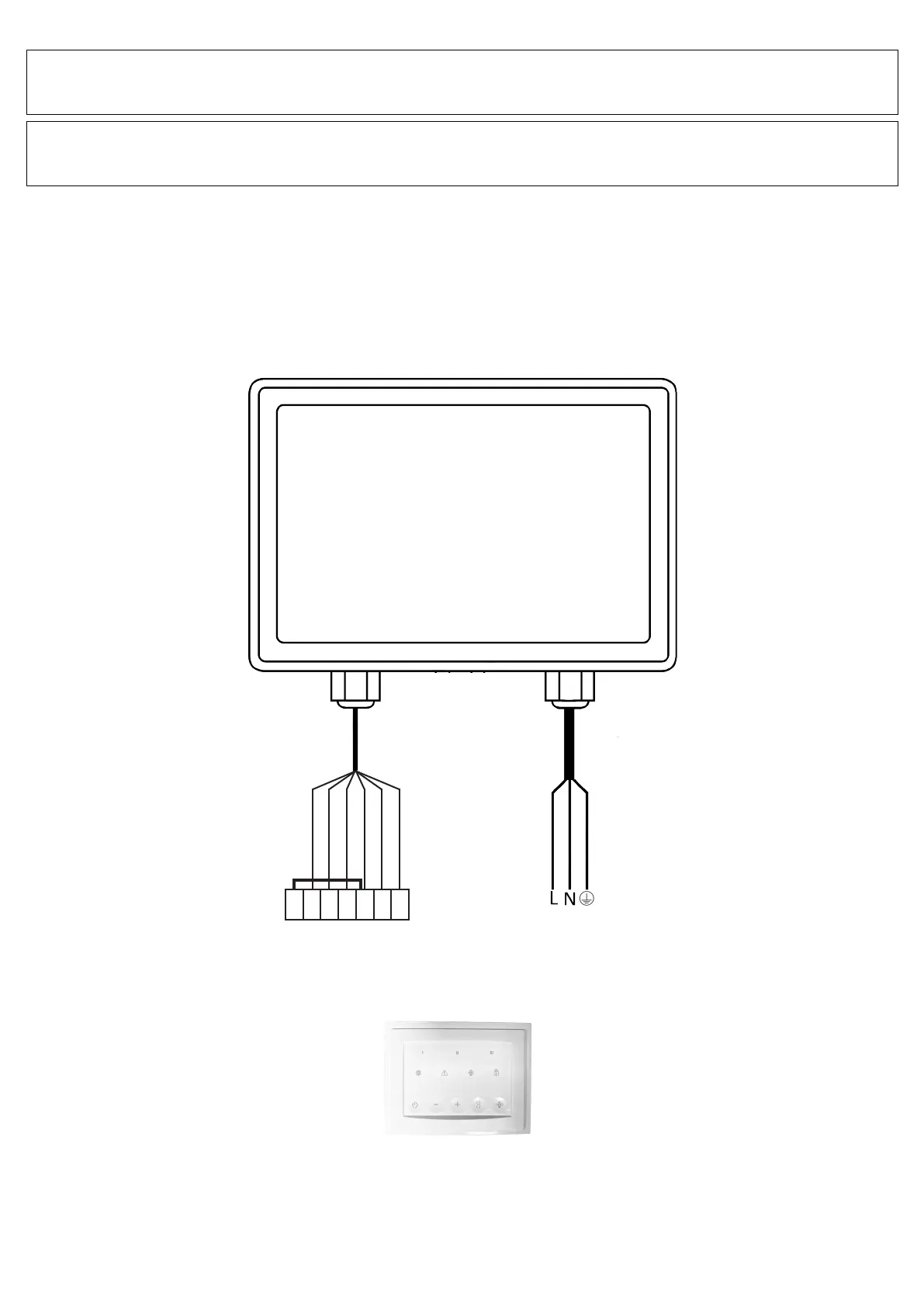

Fig. 5.e Precablaggio

Fig. 5.f CTRL-V1

(accessorio in dotazione)

VERDE

BIANCO

GRIGIO

GIALLO

ALIMENTAZIONE

BLU

GIALLO-VERDE

CONTROLLO

ROSA

MARRONE

+12V

Alm

GND

Scom

CTRL-V1

MARRONE
