5.5 Collegamento interno

L’unità necessita della messa a terra.

I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.

In caso in allungamento del cavo tra il comando esterno CTRL-V1 e la scheda madre del SITALI CXVA120 , utilizzare un cavo 6 poli

di lunghezza max. 30 metri.

Le immagini successive mostrano lo schema elettrico.

Ingressi/comandi

N°1connettorealimentazioneAC.

N°2ingression/off(contattipuliti),persensoriambiente(chiamatoIn1,In2).

N°1connettorea6poliperCTRL-V1.

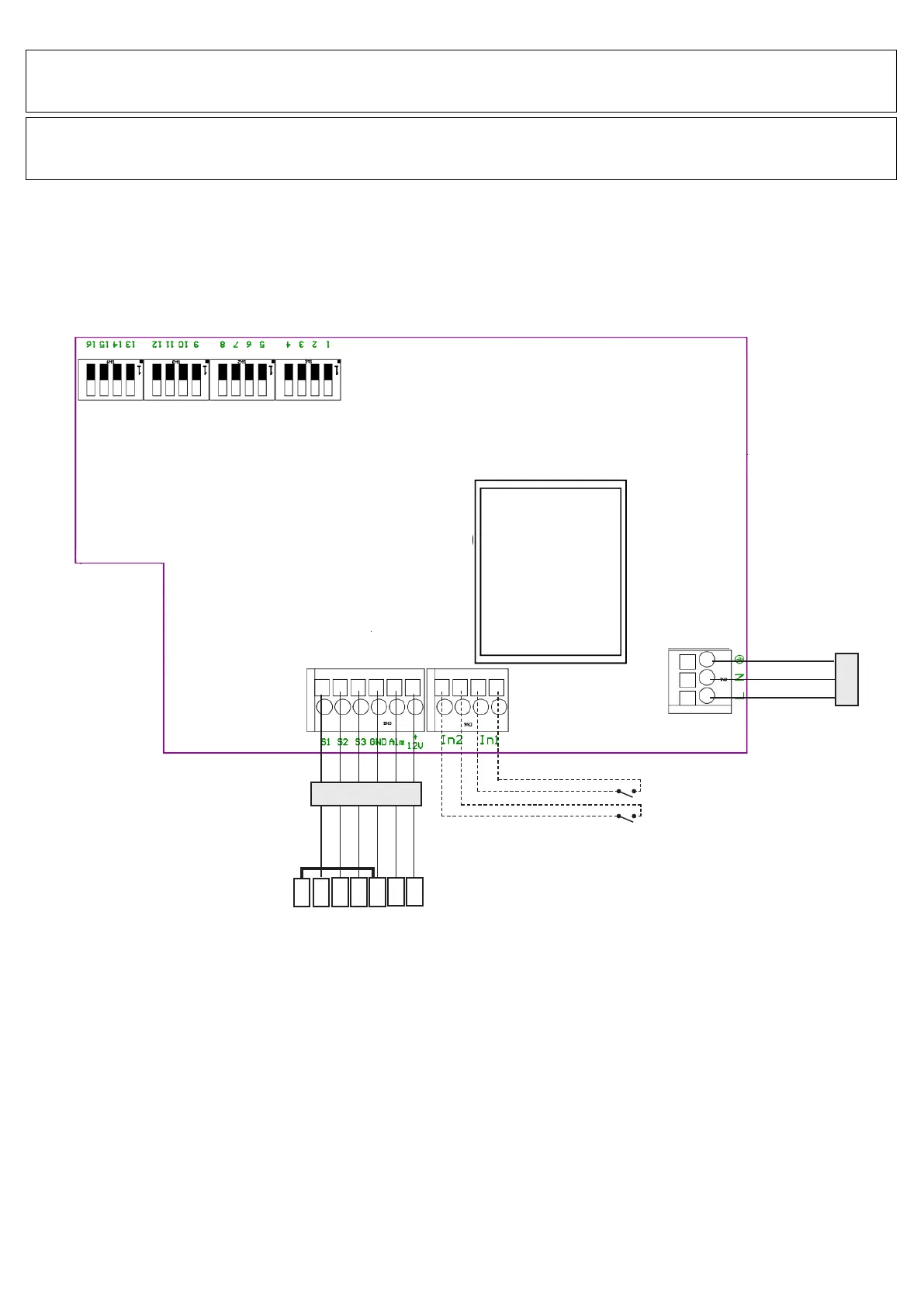

Fig. 5.g Collegamenti elettrici sulla scheda madre ﬁssata all’interno della scatola portacontatti

ATTENZIONE

Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione

ordinaria o straordinaria o collegamento elettrico!

ATTENZIONE

L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo devono essere eseguite da un installatore

autorizzato e in conformità alle leggi e ai regolamenti vigenti.

VERDE

BIANCO

GRIGIO

GIALLO

ROSA

MARRONE

+12V

Alm

GND

Scom

GIALLO/VERDE

BLU

MARRONE

Ingresso

(AirQualitye.g.SEN-HY)

CTRL-V1

TRASFORMATORE
