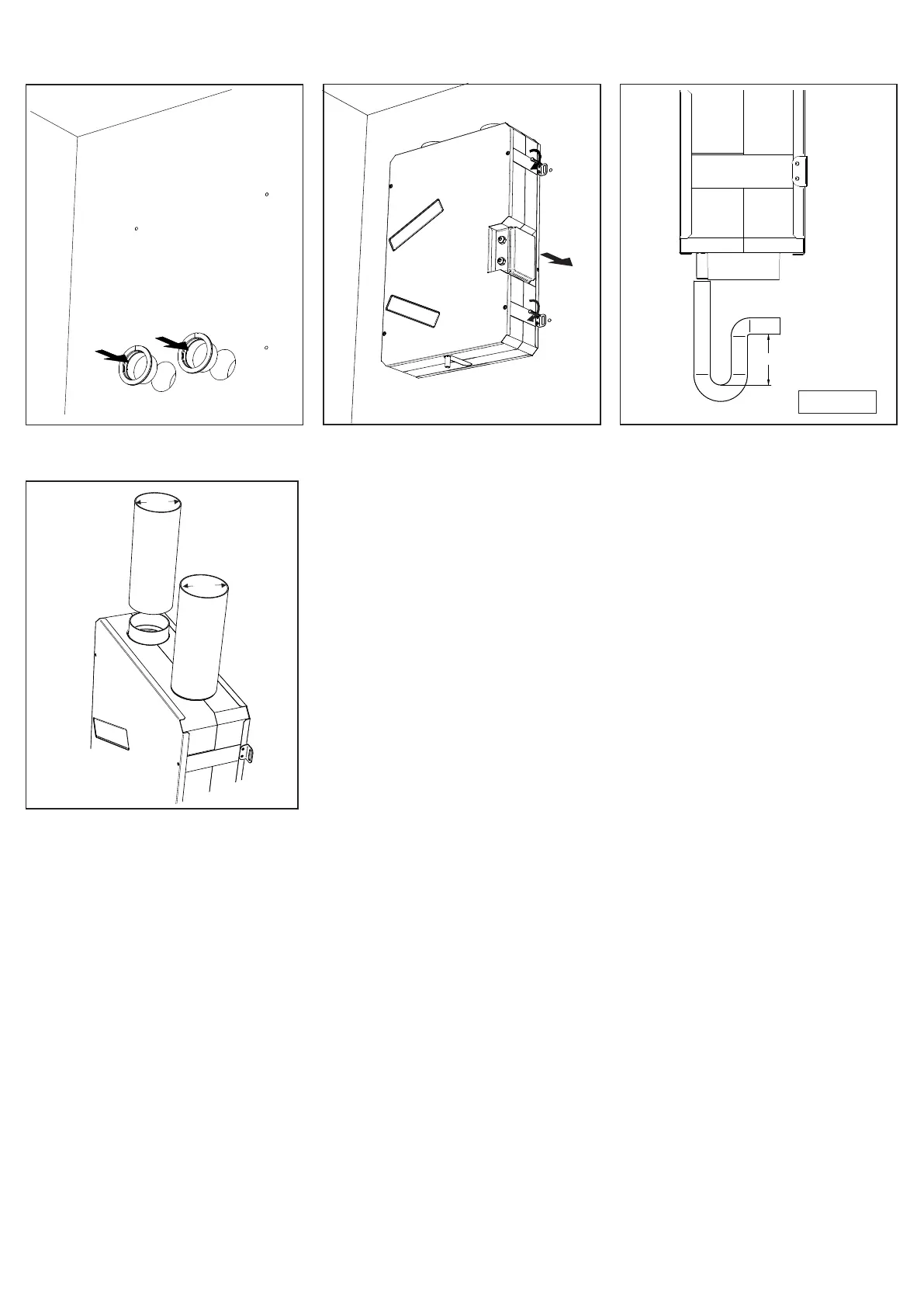

5.a Preparare la superﬁcie sulla quale l’unità deve essere montata. Assicurarsi che essa sia piana, livellata e che sia costruita

in modo da poter sostenere il peso dell’unità. Effettuare l’installazione conformemente a quanto richiesto dalle norme e

regolamenti locali in vigore.

Eseguire i fori nella parete esterna. Fissare i raccordi posteriori alla parete.

5.b Fissare il corpo principale alla parete tramite viti (non fornite) avendo cura che i due fori per il ﬁssaggio dell’aria sul lato

posteriore dell’unità siano allineati con i raccordi posteriori ﬁssati alla parete.

 Utilizzareitasselli,tirantiolaviteriaappropriata(nonfornita)perssarel’unitàallaparete.Siraccomandadimontarel’unità

utilizzando dei giunti antivibranti (non forniti).

5.c Collegare il raccordo di scarico della condensa al punto di drenaggio. Assicurarsi che la tenuta all’acqua e all’aria sia sempre

garantita.Untubosifonato(osimilare)deveessereprevistosulcanalediscarico.

5.d Connettere l’unità al sistema di tubazioni. Assicurarsi che vengano utilizzati tutti gli accessori necessari per realizzare

un sistema di ventilazione funzionale. Collegare elettricamente l’unità come indicato nel § 5.4. Vericare che si attivi

correttamente.

min. 60 mm

Mattia , riesci ad inserire tu la dimensione "ø100" per l'interno del tubo come l'immagine sotto?

283min. mm

534

519

Fig. 5.d

Ø100

5.3 Installazione a parete

L’unitàdeveessereinstallatacomesegue:

Fig. 5.c

min. 60 mm

SCHEMI ELETTRICI

MESSA IN SERVIZIO

FUNZIONAMENTO

MANUTENZIONE ORDINARIA

534283min. mm

132 235 167

519

546

Fig. 5.a

Fig. 5.b

H=min. 60mm
