Rev. 27.06.2022
Rev. 27.06.2022
1
2
a
4
3
b
c
d
V
VI

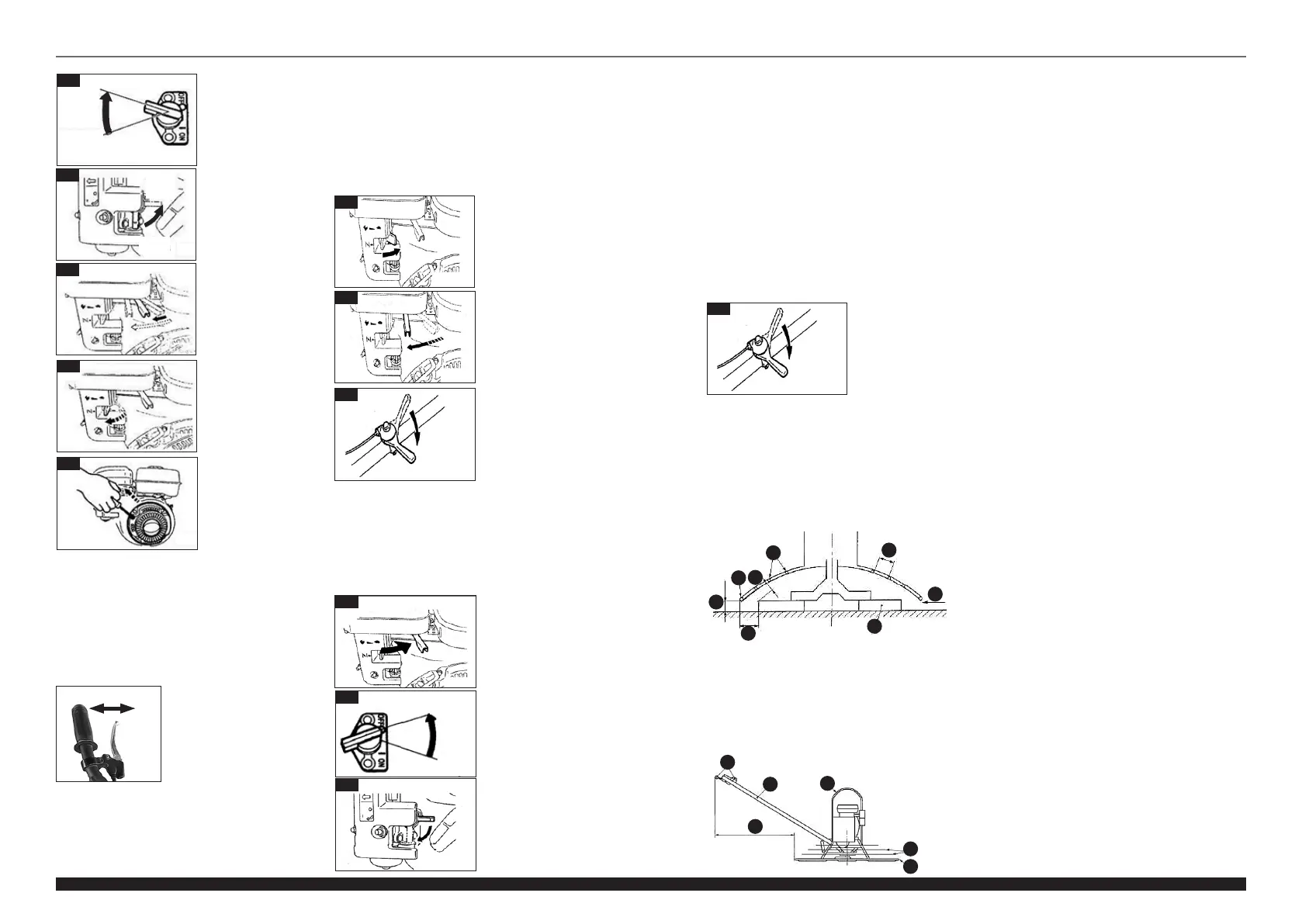

Kupplungshebelwirkung:
1. Die Maschine stoppt automatisch die Drehung in
einem Teil der Glätteinheit, wenn der Kupplungshebel
losgelassen wird. Die Funktion der Kupplung sollte
bei jedem Start der Maschine überprüft werden.
ACHTUNG: Die Maschine sollte nicht längere Zeit
ungenutzt bleiben, während der Motor mit hoher
Geschwindigkeit läuft. Dies führt zu Verschleiß
oder Beschädigung des Riemens. Stellen Sie die
Motordrehzahl in Leerlaufstellung ein, wenn die
Kupplung (Handhebel) ausgeschaltet ist.
Funktionsweise des Geschwindigkeitshebels:
1. Wird der Motor allmählich warm, muss der Soghebel
schrittweise nach rechts außen geschoben werden –
zur oenen Lage (Abb. VII).
2. Den Geschwindigkeitssteuerungshebel mit einer
energischen Bewegung nach rechts schieben, von
der Position LOW (langsam) zur Position HIGH
(schnell). Erreicht die Drehgeschwindigkeit des
Motors ca. 2.300 – 2.600 PRM, schaltet sich die
Zentrifugalkupplung ein (Abb. VIII, IX)
VII
VIII
IX
OFF
ON
Ausschalten des Geräts:
1. AUSSCHALTEN IM NOTFALL – den ON-/OFF-Schalter
in die Position „OFF“ (XI) stellen.
2. AUSSCHALTEN IM NORMALFALL – den
Geschwindigkeitssteuerungshebel für 3 bis 5 Minuten
auf „langsam“ stellen (X) Nachdem der Motor
abgekühlt ist den ON-/OFF-Schalter auf „OFF“ (XI)
stellen und das Ventil schließen – auf Position „0“
(Treibstozufuhr wird unterbrochen) (XII).
X
XI
"0"
(OFF)
"I"
(ON)
XII
"I"
"0"
Nutzung:
1. Überprüfen Sie den Ölstand von Motor und Getriebe.
2. Bevor Sie den Motor starten, überprüfen Sie, ob sich
der Kraftsto im Tank bendet.
3. Stellen Sie das Gaspedal auf die Leerlaufposition.
ACHTUNG: Starten Sie den Motor niemals, wenn die
Drosselklappe über der Leerlaufposition steht.
4. Starten Sie den Anlassvorgang des Motors.
ACHTUNG: Überprüfen Sie regelmäßig den Ein-/
Ausschalter des Motors. Wenn der Motorschalter
ordnungsgemäß funktioniert, sollte der Motor
anhalten.
5. Nach dem Anlassen des Motors den Motor einige
Minuten im Leerlauf aufwärmen lassen.
6. Der Benutzer sollte sich in einer stabilen Position
hinter dem Gri benden. Fassen Sie den Gri
fest und erhöhen Sie dann die Motordrehzahl
(in ON-Position- Abb. XIII), bis die gewünschte
Geschwindigkeit der Glätteinheit erreicht ist
XIII
OFF
ON
7. Um die Maschine zu manövrieren, heben oder
drücken Sie vorsichtig den Hauptgri der Maschine.
Das Anheben des Gris bewegt die Maschine nach
links, das Drücken des Gris bewegt die Maschine
nach rechts.
8. Der beste Weg, den Beton fertig zu stellen, ist,
langsam mit der Maschine rückwärts zu gehen und
die Maschine von einer Seite zur anderen zu führen.
ACHTUNG: Schauen Sie hinter sich, um Gefahren
beim Rückwärtsfahren zu vermeiden.
Anordnung der Streben
ON OFF
III
OPEN
"I"
"0"
CLOSE
II
"I" (ON)
"0" (OFF)
IV
DE DE
3.3. REINIGUNG UND WARTUNG
a) Trennen Sie vor der Inspektion, Reparatur oder
Wartung der Maschine die Zündkerzenkabel, schalten
Sie den Motor aus und stellen Sie sicher, dass Sie
gewartet haben, bis sich der Motor abgekühlt hat.
b) Lassen Sie nach jeder Reinigung alle Teile gut
trocknen, bevor das Gerät erneut verwendet wird.
c) Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschütztem Ort auf.
d) Es ist verboten, das Gerät mit einem Wasserstrahl zu
besprühen oder in Wasser zu tauchen.
e) Es darf kein Wasser über die Belüftungsönungen am
Gehäuse ins Innere des Geräts gelangen.
f) Die Belüftungsönungen sind mit Pinsel und
Druckluft zu reinigen.
g) In Hinblick auf technische Ezienz und zur
Vorbeugung vor Schäden sollte das Gerät regelmäßig
überprüft werden.
h) Zum Reinigen ist ein weicher, feuchter Lappen zu
verwenden.
i) Um den Verschleiß des Geräts zu minimieren, muss
regelmäßig das Öl gewechselt werden.
j) Die Spannung und der Zustand des Keilriemens
müssen regelmäßig überprüft werden. Bei Bedarf
die Spannung nachjustieren oder den Keilriemen
austauschen.
k) Den Luftlter des Motors regelmäßig überprüfen,
reinigen und/oder wechseln; insbesondere während
der Arbeit in einem verstaubten Umfeld.
l) Die Zündkerze muss regelmäßig überprüft, gereinigt
und/oder gewechselt werden.
m) Alle Befestigungselemente hinsichtlich der korrekten
Befestigung überprüfen, weil die Maschine
Vibrationen ausgesetzt ist.
n) Bei einer längeren Lagerung des Geräts muss:
• der Treibsto aus der Kraftstoeitung, dem
Benzintank und dem Vergaser komplett abgelassen
werden,
• nachdem die Zündkerze entfernt wurde, müssen
ein paar Tropfen Motoröl in den Zylinder gegeben
werden. Den Motor per Hand einige Male
herumdrehen, damit sich das Zylinderinnere mit Öl
bedeckt.
o) Die Außenächen des Geräts mit einem feuchten
Lappen abwischen. Das zugedeckte Gerät an einer
trockenen Stelle lagern.
p) Lassen Sie den Beton niemals auf der Glätteinheit
aushärten. Sofort nach Gebrauch den Beton von
Glättügeln und Glättfteller mit Wasser abwaschen.
ACHTUNG: Sprühen Sie kein Wasser auf den Motor.
Wenn der ausgehärtete Beton schwer abwaschbar ist,
verwenden Sie Pinsel oder Bürste. Um Rostbildung
zu vermeiden und eine spätere Reinigung zu
erleichtern, bedecken Sie die Glättügel und die
Glättügelarme nach der Reinigung mit Dieselöl.
1. Äußerste Strebe
2. Streben
3. Klinge
4. Prüfkraft
a) 90 max.
b) x>0
c) y>0
d) 60 max.
a
5
3
4
2
1
1. Äußerste Strebe
2. Streben
3. Gristange
4. Hebevorrichtung
5. Steuerelement / Grie mit Sicherheitshebel
a) 900 min.
Horizontaler Abstand vom Gri zur äußersten Strebe
Glättfügelhubregler
1. Der Neigungssteuerregler der Glätteinheit ist ein großer
Regler (sternförmig) am Ende des Haltegrirohrs.
2. Der Hub kann durch Drehen des Reglers gesteuert
werden. Drehen Sie im Uhrzeigersinn, um den Hub
zu erhöhen, und gegen den Uhrzeigersinn, um den
Hub der Glätteinheit zu verringern.
