Rev. 27.06.2022
Rev. 27.06.2022
Temperatur Öltyp
+120˚F ~40˚F (49˚C~4,5˚C)
(Frühling, Sommer, Herbst)
SAE 30
+40˚F ~+15˚F (4,5˚C~-9,5˚C)
(Winter)
SAE 20
Weniger als +15˚F (-9,5˚C) SAE 10W-30
5. Verbinden Sie das Verbindungsstück an der richtigen
Stelle am Motor, stecken Sie dann das Ölsensorkabel
(1) vom Motor und das Motorschalterkabel (2) vom
Gri in das Verbindungsstück.
▪ Glättügel sind ein wesentlicher Bestandteil der
Maschine. Sie sollten gewechselt werden, wenn sie
den Beton nicht zur Zufriedenheit des Benutzers
fertig stellen.
» Glättteller
aa) Verwenden Sie die Maschine nicht in einer
gefährlichen Umgebung.
bb) Sichern Sie alle Maschinenteile, die für
Wartungsarbeiten angehoben werden müssen (z. B.
Glättgri).
cc) Schmieren oder warten Sie die laufende Maschine
nicht.
dd) Alle Teile müssen korrekt montiert sein.
ee) Bei der Entsorgung von gefährlichen Abfällen (z.
B. Motoröl, Kraftsto und Filter). Befolgen Sie die
Verfahren zur Entsorgung gefährlicher Abfälle.
) Achten Sie darauf, dass sich in dem zu reinigenden
Bereich keine spannungsführenden Stromkabel, Gas,
Wasser- oder andere Kommunikationsleitungen
benden, die durch Vibrationen beschädigt werden
können.
gg) Achtung! Der Raum um das Gerät kann gefährlich
sein, Unbeteiligte müssen geschützt werden.
3. NUTZUNGSBEDINGUNGEN
Die Maschine dient zur Bearbeitung von Beton durch Glätten
mit einem Glättügel oder Glättteller. Die Maschine ist mit
einem Verbrennungsmotor ausgestattet. Dieses Gerät ist
nicht für den Gebrauch in Innenräumen vorgesehen.
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.

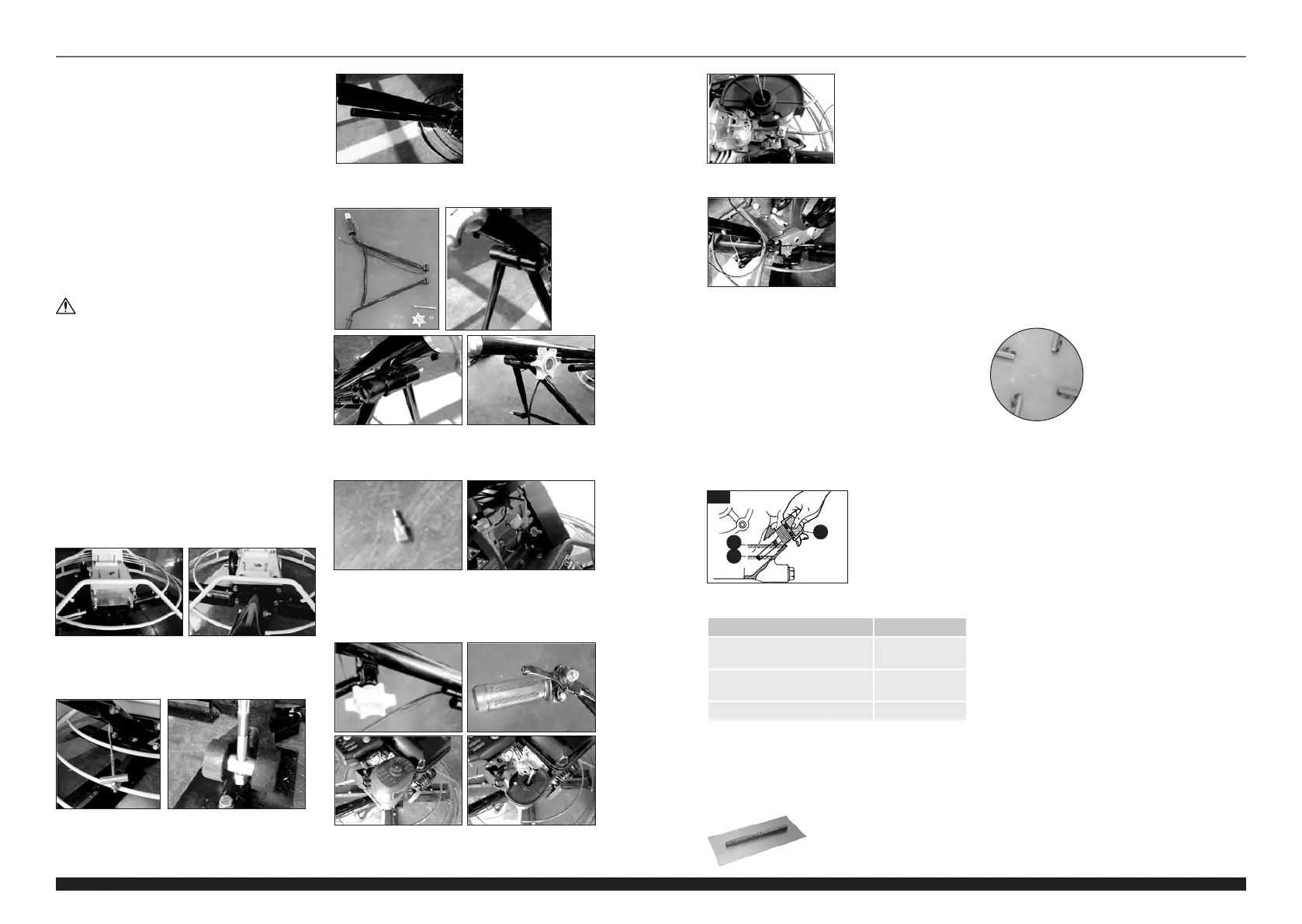

3.1. VORBEREITUNG ZUR VERWENDUNG
AUFBAU DES GERÄTES
1. Lösen Sie die vier Schrauben vom Getriebegehäuse,
verbinden Sie das Haltegrirohr und ziehen Sie die
Schrauben fest.
2. Lösen Sie die Schraube des Regulierungsseils vom
Befestigungsbolzen, schieben Sie den Dübel durch
das Joch und sichern Sie die Seilschraube mit
Muttern.
3. Platzieren Sie das Hubrohr in der Befestigung des
Haltegrirohrs
4. Entfernen Sie die Befestigungsschraube vom
Haltegri, befestigen Sie den Gri am Haltegrirohr
und ziehen Sie die Befestigungsschraube fest.
6. Führen Sie das Gaszug durch das Rohr am Gri und
befestigen Sie den Gashebel am Gri. Entfernen Sie
den Luftlter vom Motor, befestigen Sie den Gaszug
an den Positionen 1 und 2 und installieren Sie den
Luftlter wieder.
Bevor mit der Arbeit begonnen wird:
• Muss sichergestellt werden, dass alle
Verunreinigungen, Staus, unnötige Verschlüsse
oder Kappen usw. aus dem Gerät beseitigt worden
sind. Besonders muss auf die Druckäche der
Vibrationsplatte und auf die Stellen direkt an der
Luftzufuhr zum Motor, Vergaser und Luftlter
geachtet werden.
• Alle Bolzen und Schrauben müssen bezüglich ihrer
Befestigung und ob sie entsprechend festgeschraubt
sind überprüft werden. Lose Bolzen oder Schrauben
können eine Beschädigung des Geräts verursachen.
• Es muss überprüft werden, ob der Keilriemen
entsprechend stra liegt.
• Nach, nachdem der Ölmeßstab (C) herausgezogen
wurde (Abb. I)).
Es muss das entsprechende Motoröl gemäß den
Anweisungen in der Tabelle verwendet werden.
• Im Motor sollte Benzin (92 % und mehr) verwendet
werden. Beim Auüllen des Benzintanks muss
sichergestellt werden, dass ein Benzinlter eingebaut
ist.
• Das Gerät kann mit Glättügeln oder einem an der
Glätteinheit befestigten Glättteller verwendet werden:
» Glättügel
▪ Austausch von Glättügeln
Wenn die Glättügel nicht vollständig ausgetauscht
werden, kann es während des Betriebs zu
Vibrationen kommen (z. B. Wackeln oder Springen),
es wird empfohlen, alle Glättügel auf einmal
auszutauschen. Um die Glättügel auszutauschen,
stellen Sie die Maschine auf eine ebene Fläche.
Stellen Sie die Glättügelneigung so ach wie
möglich ein. Notieren Sie sich die Position der
Glättügel. Entfernen Sie die Schrauben vom
Glättügelarm, entfernen Sie die Glättügel.
Anschließend alle Verunreinigungen (z. B.
Betonreste vom Glättarm) entfernen und die neuen
Glättügel unter Berücksichtigung der Drehrichtung
montieren. Ziehen Sie die Schrauben wieder an.
Wiederholen Sie dies für jeden Glättügel.
▪ Eine kreisförmige Platte, die auf einer Glätteinheit
montiert ist, ermöglicht das Glätten von "nassem"
Beton. Die Struktur des Glätttellers ermöglicht
einen einfachen Übergang von Nass- zu
Trockenbereichen.
3.2. ARBEIT MIT DEM GERÄT
Inbetriebnahme des Motors:
1. Den ON-/OFF-Schalter in Uhrzeigerrichtung auf
Position „I” (ON) stellen (Abb. II)
2. Das Treibstoventil önen (nach rechts außen auf
Position „OPEN-I“ schieben) (Abb. III)
3. Den Geschwindigkeitsregulierungshebel von 1/3 auf
1/2 der Entfernung zur Hochgeschwindigkeitsposition
schieben ( (Abb. IV)
4. Den Soghebel schließen (nach links außen schieben).
ACHTUNG! Wenn der Motor warm oder die
Außentemperatur hoch ist, muss der Soghebel bis
zur Hälfte geönet oder vollständig oengelassen
werden. Ist der Motor kalt oder die Außentemperatur
niedrig, muss der Soghebel vollständig geschlossen
werden. (Abb. V)
5. Langsam den Gri an der Leine des Anlassers
ziehen, bis Sie einen Widerstand spüren. Dies ist der
„Kompressionspunkt“.
Den Gri in die ursprüngliche Lage zurücklassen und
anschließend mit einer schnellen Bewegung erneut
ziehen. Die Leine nicht vollständig herausziehen.
Nachdem der Motor gestartet wurde, den Gri
weiterhin festhalten und zulassen, dass die Leine
des Anlassers langsam in ihre ursprüngliche Lage
zurückkehrt. (Abb. VI)
I
C
A
B
ACHTUNG! Obwohl das Gerät in Hinblick
auf Sicherheit entworfen wurde und über
Schutzmechanismen sowie zusätzlicher
Sicherheitselemente verfügt, besteht bei
der Bedienung eine geringe Unfall- oder
Verletzungsgefahr. Es wird empfohlen, bei der
Nutzung Vorsicht und Vernunft walten zu lassen.
7. Motorschalterkabel und Gaszug mit einem
Kunststoband in die richtige Position (1) bringen.
