1. Schlauch
2. Schlauchstopper
3. Führungsarm
4. Trommel
5. Anschluss für den Versorgungsschlauch
6. Fuß
7. Versorgungsschlauch
MSW
-
HR30P
1. Anschluss für den Versorgungsschlauch
2. Schutzgestell
3. Trommelhalter
4. Fuß
5. Schlauch
3.2. VORBEREITUNG ZUM BETRIEB
ARBEITSSTELLE DES GERÄTES
Die Umgebungstemperatur darf 45 °C nicht überschreiten.
Das Gerät sollte so platziert werden, dass ein unmittelbarer
Zugang zu dem Ventil gewährleistet ist, welches die Zufuhr
von Druckluft oder Wasser unterbrechen kann. Stellen Sie
sicher, dass der Luftdruck des Geräts den empfohlenen
Bereich nicht überschreitet.
AUFBAU DES GERÄTES
ACHTUNG! Stellen Sie vor der Installation des Geräts sicher,
dass der Versorgungsdruck den in der technischen Tabelle
angegebenen maximal zulässigen Wert nicht überschreitet.
MSW-HR15W und MSW-HR30W
Bei den Modellen MSW-HR15W und MSW-HR30W müssen
Schläuche installiert werden (keine Schläuche im Set
enthalten), deren Verwendungszweck und Anschlussmaße
mit dem Gerät kompatibel sind. Beachten Sie bei der
Montage die Montageanweisungen für die Modelle MSW-
HR15, MSW-HR30, MSW-HR45, MSW-HR20.
MSW-HR30P
1. Es wird empfohlen, ein Teonband oder ein
Rohrdichtungsmittel zu verwenden, um die
Gewindeanschlüsse des Geräts abzudichten.
2. Führen Sie den Schlauch durch die Schlauchönung
im Schutzgestell des Geräts.
3. Schrauben Sie den Schlauchanschluss in den
Anschluss der Trommel.
4. Wickeln Sie den Schlauch auf die Trommel
(überschreiten Sie nicht die in der technischen
Tabelle angegebene Schlauchlänge für ein
bestimmtes Modell).
MSW-HR15, MSW-HR30, MSW-HR45, MSW-HR20.
1. Richten Sie den Gerätehalter an den drei Löchern
des Trommelanschs aus. Verbinden Sie Gri
und Trommel mit drei Schrauben, Muttern und
Unterlegscheiben. Achtung: Die Muttern müssen auf
der Griseite liegen.
2. Um die Trommel zu befestigen, stecken Sie die
Schrauben durch die vier Löcher im Fuß und
schrauben Sie die Trommel an die entsprechende
Arbeitsäche.
3. Dichten Sie die Verschraubung des
Versorgungsschlauches mit einem Teonband oder
einer Rohrdichtung ab und schließen Sie die Leitung
an eine Druckluft- oder Wasserversorgung an.
4. Dichten Sie den Gewindeanschluss der Druckleitung
mit einem Teonband oder einer Rohrabdichtung ab
und schließen Sie den Schlauch an das rotierende
Trommelventil an.
5. Wickeln Sie den Schlauch auf die Trommel.

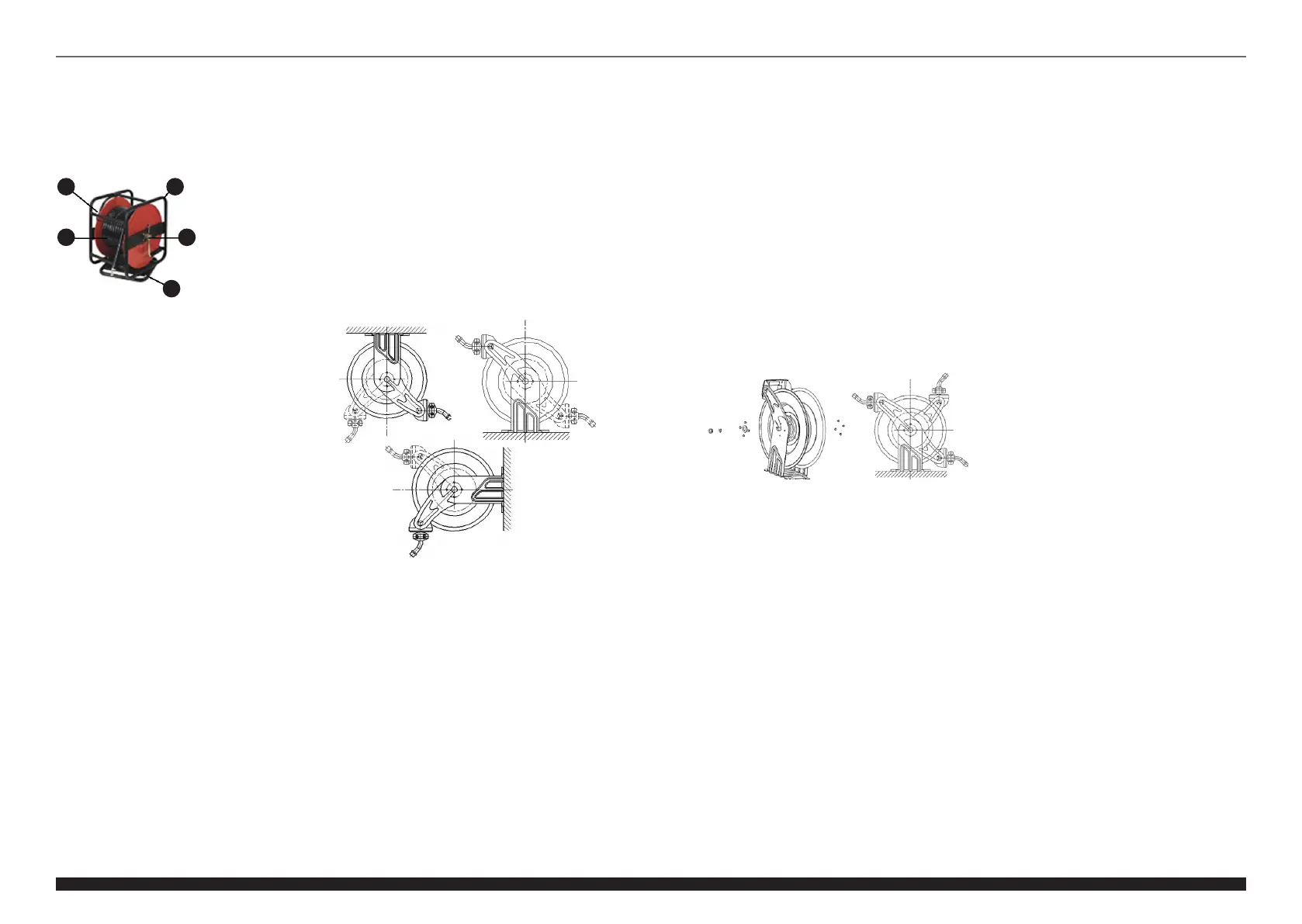

MSW-PHR15
Je nachdem, wo sich das Gerät bendet, kann es
erforderlich sein, die Position des Führungsarms des
Schlauches anzupassen. Die folgenden Abbildungen
dienen als Anleitung, wie der Schlauchführungsarm optimal
positioniert werden kann.
Vor dem Gebrauch des Modells MSW-PHR15 ist Folgendes
zu beachten
1. Prüfen Sie, ob das Gerät ordnungsgemäß funktioniert,
indem Sie den Schlauch langsam ziehen. Sie sollten
nach jeder halben Trommelumdrehung ein Klicken
hören.
2. Um das Gerät zu verriegeln, ziehen Sie den Schlauch
und lassen Sie ihn zurück, wenn Sie ein Klicken
hören.
Regulierung Modell MSW-PHR15
1. Einstellung der Federspannung
Passen Sie die Federspannung der Trommel an,
indem Sie die Schlauchwindungen hinzufügen oder
entfernen.
a) Ziehen Sie den Schlauch heraus, bis die Verriegelung
einrastet.
b) Lösen Sie an der Trommel die Überwurfmutter
(auf der gegenüberliegenden Seite des
Versorgungsanschlusses) und fügen Sie dann
die Schlauchwindung zur Trommel hinzu, um die
Federspannung zu erhöhen, oder ziehen Sie jeweils
eine Schlauchwindung ab, um die Federspannung zu
reduzieren.
c) Ziehen Sie die Überwurfmutter wieder fest.
3.4. REINIGUNG UND WARTUNG
a) Schließen Sie vor jeder Reinigung, Einstellung, dem
Austausch von Zubehör, und wenn das Gerät nicht
verwendet wird, das Ventil und trennen Sie das Gerät
von der Versorgungsleitung.
b) Verwenden Sie zum Reinigen der Oberäche
ausschließlich Mittel ohne ätzende Inhaltsstoe.
c) Lassen Sie nach jeder Reinigung alle Teile gut
trocknen, bevor das Gerät erneut verwendet wird.
d) Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschütztem Ort auf.
e) Hinsichtlich der technischen Ezienz und eventueller
Schäden sollte eine regelmäßige Überprüfung des
Gerätes durchgeführt werden.
f) Zum Reinigen nutzen Sie bitte einen weichen
Lappen.
MSW-PHR15
ACHTUNG! Vor jeder Wartung, Reparatur, Einstellung
oder Reinigung immer das Druckluft- oder
Flüssigkeitszufuhrventil schließen. Trennen Sie das
Gerät von der Versorgungsleitung und entfernen
Sie die Federspannung. Die Missachtung dieser
Vorsichtsmaßnahme kann zu schweren Verletzungen, Tod
oder Sachschäden führen.
ACHTUNG! Der Umfang der Reparatur- und
Wartungsarbeiten für den Benutzer beschränkt sich auf den
Austausch der Versorgungs- und Abussschläuche. Alle
anderen Reparatur- oder Wartungsarbeiten sollten beim
Hersteller in Auftrag gegeben werden. Die Nichtbeachtung
dieser Anweisungen kann zu Verletzungen, Schäden am
Gerät und zum Verlust der Garantie führen.
Austausch des Schlauchs
Demontage des Schlauches
1. Ziehen Sie den Schlauch so heraus, dass nur noch 60
bis 90 cm auf der Trommel liegen, und verriegeln Sie
die Sperrklinke.
2. Schrauben Sie den Schlauch vom Anschluss in der
rotierenden Trommel ab.
3. Entfernen Sie den alten Schlauch.
Schlauchmontage
1. Führen Sie den Schlauch durch die Önung im
Führungsarm des Geräts.
2. Dichten Sie die Gewindeanschlüsse des Schlauches
mit einem Teonband oder einer Rohrdichtung ab.
Schließen Sie den Schlauch an das Gerät an und
ziehen Sie die Verbindung mit einem geeigneten
Schlüssel fest. Bringen Sie ggf. den Stopfen an der
Schlauchtülle an.
3. Önen Sie die Verriegelung und lassen Sie den
Schlauch frei aufwickeln.
ACHTUNG!
Die zulässige Federkraft darf bei Erhöhung der
Spannung nicht überschritten werden. Fügen Sie
nur so viele Windungen hinzu, wie nötig hinzu,
um die gewünschte Spannung zu erreichen. Der
Wickelmechanismus wird beschädigt, wenn die
Feder zu stark gespannt ist.
2. Entfernung und Einstellung der Position des
Führungsarms:
Es wird empfohlen, die richtige Position des
Führungsarms zu wählen, abhängig von der Position
und Ausrichtung des Geräts.
a) Ziehen Sie den Riegel heraus, bis er einrastet.
b) Entfernen Sie die Überwurfmutter und die Schrauben.
c) Trennen Sie gleichzeitig die Verriegelung, während
Sie die Trommel des Geräts halten, um eine
unkontrollierte Drehung zu verhindern. Drehen Sie die
Trommel zwei- oder dreimal in die Richtung, in welche
die Feder arbeitet, bis die Spannung entfernt wird.
d) Entfernen Sie die Schrauben/Muttern und
Unterlegscheiben, die den Führungsarm mit dem Fuß
des Geräts verbinden.
e) Drehen Sie den Führungsarm in eine der drei auf der
Abbildung gezeigten Positionen.
f) Muttern und Unterlegscheiben wieder festziehen.
g) Stellen Sie die Federspannung wieder her, indem
Sie die Trommel zwei- oder dreimal drehen und die
Sperrklinke aktivieren, um eine Rückbewegung zu
verhindern.
h) Ziehen Sie den Schlauch durch das Rollenloch im
Führungsarm und ziehen Sie die Muttern wieder fest.
3.3. ARBEIT MIT DEM GERÄT
• Um den Schlauch zu verlängern, ziehen und
abwickeln, bis die gewünschte Länge erreicht ist.
• Das Schlauchende beim Aufwickeln festhalten, damit
es nicht beschädigt wird.
• Im Fall des Modells MSW-PHR15 ist Folgendes zu
beachten: Lassen Sie den Schlauch nicht aus den
Händen während des Aufrollens und kontrollieren
Sie seine Bewegung.
• Für die Modelle MSW-HR30P, MSW-HR15, MSW-
HR30, MSW-HR45, MSW-HR20, MSW-HR15W,
MSW-HR30W: Das Aufwickeln des Schlauches
sollte durch Drehen der Schlauchtrommel am Gri
erfolgen.
• Ziehen Sie den Schlauch nicht, wenn er vollständig
von der Trommel abgewickelt ist. Dies kann dazu
führen, dass der Retraktor den Schlauch selbst
blockiert oder beschädigt.
• Bevor der Schlauch abgerollt oder aufgerollt wird,
sicherstellen, dass die Stromversorgung und das
Empfangsgerät nicht angeschlossen sind.
5
1 2
3
4
6 7
DE DE
