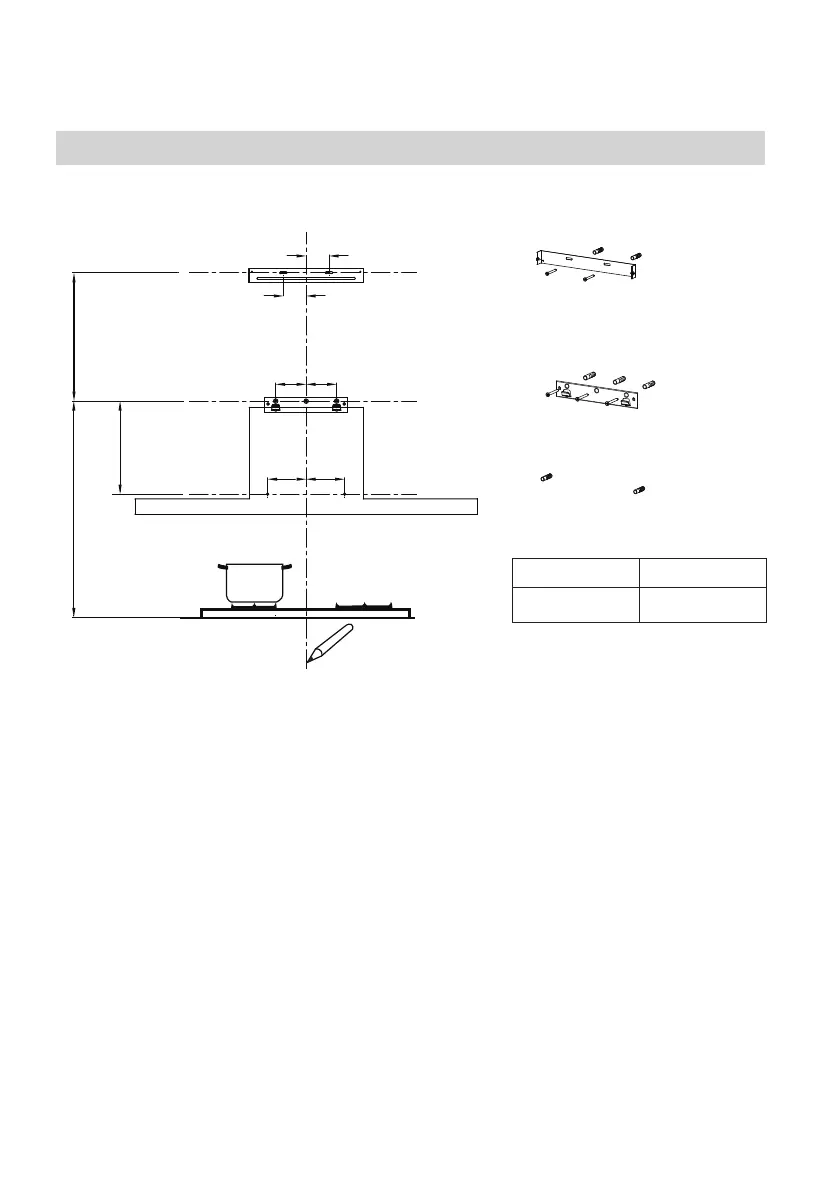

Perçage des murs et fixation des supports
Dans un premier temps, suivez les dessins suivants:
●
●
●
●
Une ligne verticale jusqu’au plafond ou jusqu’à la limite supérieure, au centre de la
zone dans laquelle la hotte doit être installée.
Une ligne horizontaleB à 38.19" – 42.13" au-dessus du plan de cuisson.
Une ligne horizontaleC à Xcm au-dessus de la ligne horizontaleB.
Une ligne horizontale A à 9.57" au-dessous de la ligne horizontaleB.
11
INSTALLATION DU PRODUIT
3.94" 3.94"
(3)
Vertical reference line
38.19" - 42.13" X
B
2.36"
2.36"
3.15" 3.15"
（1）
A
C
9.57"
Cheminée
X
6.3"-19.69"15.75"+15.35"
unit：inch
