12
Points de repère:
●
●
●
●
●
●
Faites un point (1) sur la ligne horizontaleA, à 3.15" de la ligne verticale de référence.
Répétez cette opération sur l’autre côté et sur la ligne de référence verticale, en
vérifiant que les trois repères sont au même niveau.
Faites un point (2) sur la ligne horizontaleB, à 2.36" de la ligne de référence verticale.
Répétez cette opération de l'autre côté, en vérifiant que les deux repères se trouvent
sur la même ligne horizontale.
Faites un point (3) sur la ligne horizontaleC, à 3.94" de la ligne de référence verticale.
Répétez cette opération de l’autre côté, en vérifiant que les deux repères sont au même
niveau.
●
●
●
●
Fixer les supports:
Droite
Incorrecte
Percez des trous aux points marqués à l’aide d’une mèche de Φ10mm.
Insérez les chevilles murales11 dans les trous.
Fixez le support de fixation de la hotte20 avec 3vis10 (5 x 50) au niveau de la ligne
horizontaleB.
Fixez un support de fixation de cheminée21 avec 2vis10 (5 x 50) au niveau de la ligne
horizontaleC.
●

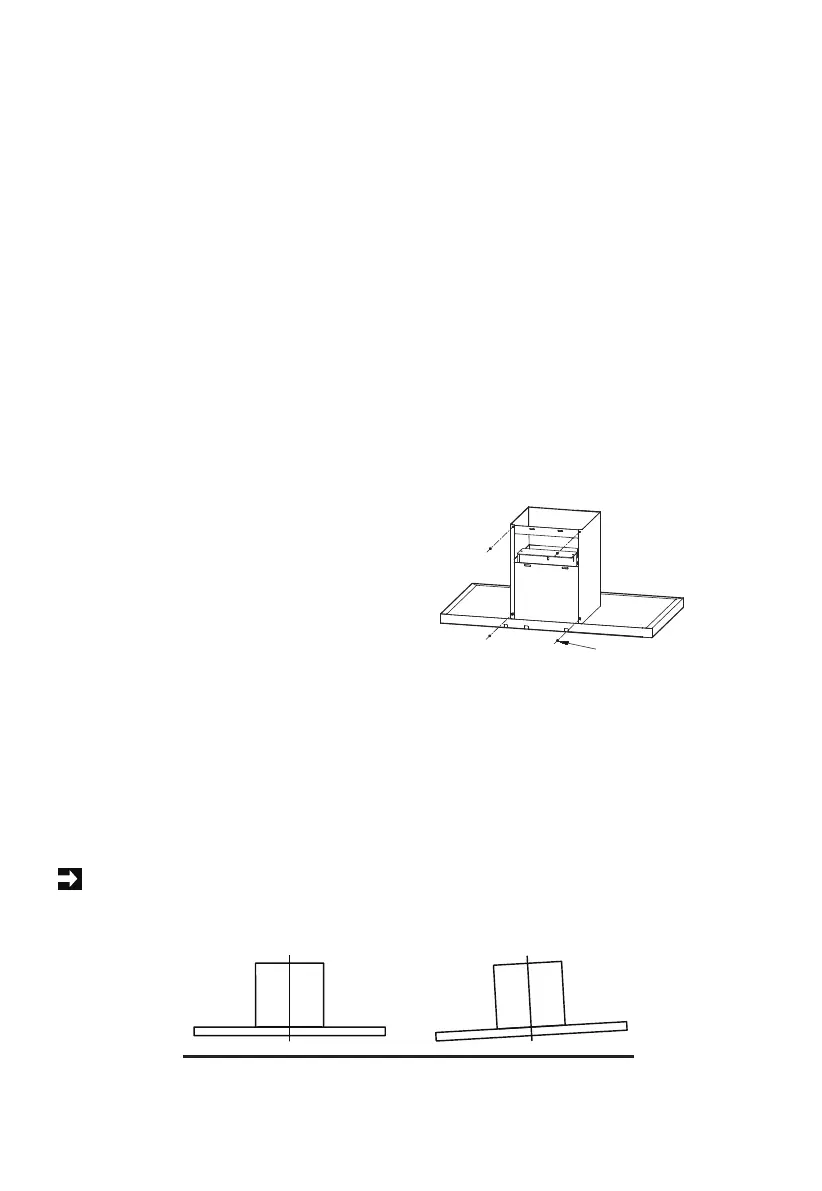

Cheminée décorative inférieure:
Fixez le tuyau d'évacuation sur le corps de
la hotte, connectez la cheminée et le corps
de la hotte avec 2vis12. Connectez le
support de fixation de la cheminée et la
cheminée avec 2vis12.
4Screws(ST4.2*9.5)
●
●
●
Accrocher et monter la hotte de ventilation:
Accrochez la hotte de ventilation sur le support de fixation20.
Mettez la hotte à niveau et insérez 2vis longues (10) dans le support21 au niveauB.
Insérez 2vis longues (10) dans la hotte au niveauA.
●
IMPORTANT
La hotte de ventilation doit être soulevée et installée par 2personnes afin d’éviter les
blessures et les dommages potentiels.
