14
386.257.1187
|
MetraOnline.com

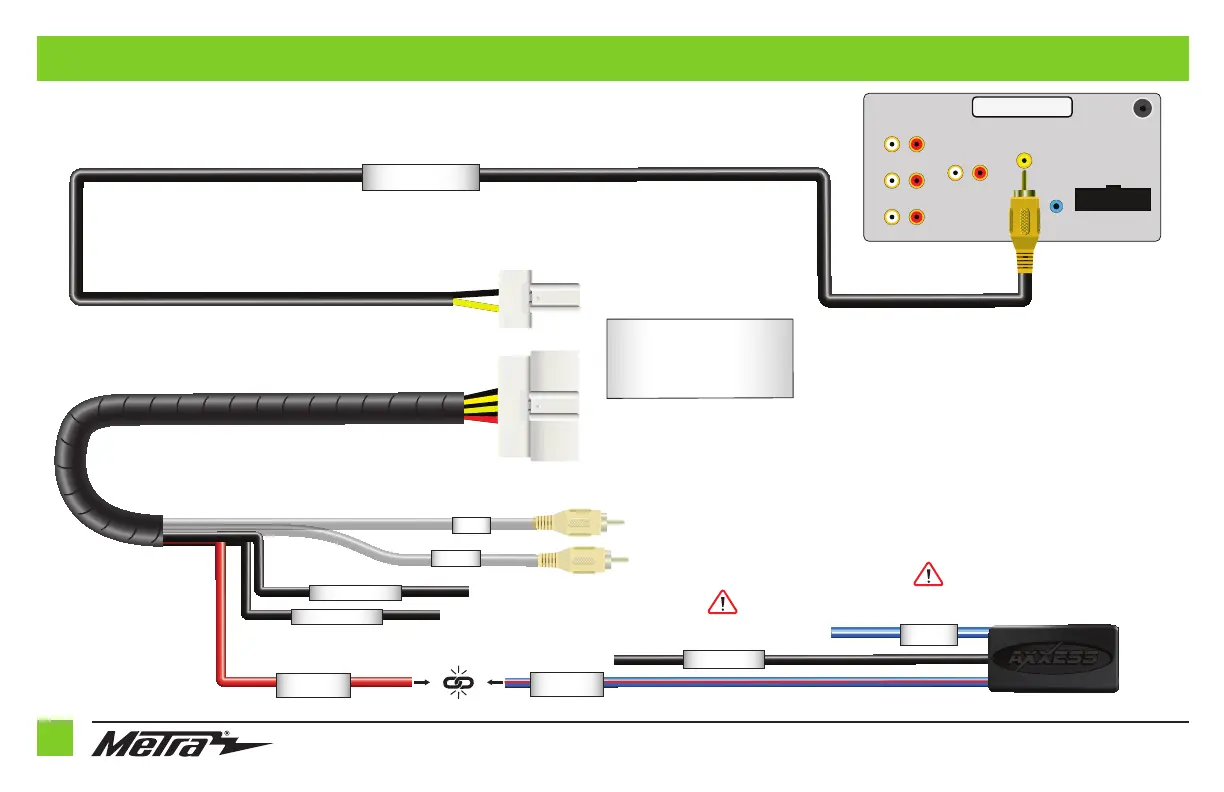

MODELOS NAV 2010-2013
(LD-NISNAV2)
(CONT.)
Sub
AUX-IN
SWC
RADIO DE POSVENTA
(
Las características de tu radio pueden variar
)
Conexiones Encontradas
en la Ubicación
de la Pantalla OE
Negro - Tierra
Amarillo - Energía de la batería
Verde - Altavoz trasero izquierdo +
Verde/Negro - Altavoz trasero izquierdo -
Púrpura - Altavoz trasero derecho +
Púrpura/Negro - Altavoz trasero derecho -
Gris - Altavoz delantero derecho +
Gris/Negro - Altavoz delantero derecho -
Blanco - Altavoz delantero izquierdo +
Blanco/Negro - Altavoz delantero izquierdo -
Azul/Blanco - Encendido del amplificado
Camara de Respaldo
Alimentación de
la cámara de 6V
Escudo de la Cámara GND
AUX VID
A DVD
24 PINES
40 PINES
Escudo de la Cámara GND
AXCSD-6V
Conecta el Disparador de Marcha Atrás al
cable Verde/Púrpura en el arnés LD-2NAVAMP.
TIERRA DEL CHASIS
Disparador de
marcha atrás
Conecta la Tierra del Chasis al cable
de tierra Negro del arnés principal.
Alimentación de
la cámara de 6V
Frontal
Trasero
Vista Trasera
