CONTROLADOR DE HVAC
14 Pines
6 Pines
PELIGRO /AIRBAG
A
/
C
OFF
MODE
Sub
AUX-IN
SWC
Marrón - NO UTILIZADO
Rojo - Accesorio
Naranja - Iluminación
Verde - NO UTILIZADO
Verde/Negro - NO UTILIZADO
Verde/Púrpura - Reversa
Verde Claro - Estacionamiento
Azul/Blanco - NO UTILIZADO
Azul/Rosa - VSS
Gris - NO UTILIZADO
Gris/Negro - NO UTILIZADO
Blanco - NO UTILIZADO
Blanco/Negro - NO UTILIZADO
Púrpura - NO UTILIZADO
Púrpura/Negro - NO UTILIZADO
LD-NISNAV1
24 Pines
16 Pines
2 Pines
2 Pines
24 Pines
2 Pines
14 Pines
6 Pines
Fusible
Negro - Tierra
Amarillo - Energía de la batería
Verde - Altavoz Trasero Izquierdo +
Verde/Negro - Altavoz Trasero Izquierdo -
Púrpura - Altavoz Trasero Derecho +
Púrpura/Negro - Altavoz Trasero Derecho -
Gris - Altavoz Delantero Derecho +
Gris/Negro - Altavoz Delantero Derecho -
Blanco - Altavoz Delantero Izquierdo +
Blanco/Negro - Altavoz Delantero Izquierdo -
Azul/Blanco - Encendido del Amplificador
TBD
Naranja - (TBD)
Verde Claro - (TBD)
Azul/Rosa - (TBD)
Verde/Púrpura - (TBD
16 Pines
LD-2NAVAMP
16 Pines
Frontal
Trasero
Vista Trasera
(Las características de tu radio pueden variar)
RADIO DE POSVENTA
Pantalla Táctil
de HVAC (trasera)
G37 ONLY
4 Pines
G37 ONLY
32 Pines
Conectar al arnés del Airbag/
Peligro ubicado en la parte
superior del panel central.
CONECTORES DE LADO DEL AUTO
A TIERRA DEL CHASIS
CHASIS RADIO
EXT SPKR
2 Pines
20 Pines
A
B
C
A
C
B
ALTAVOZ EXTERNO

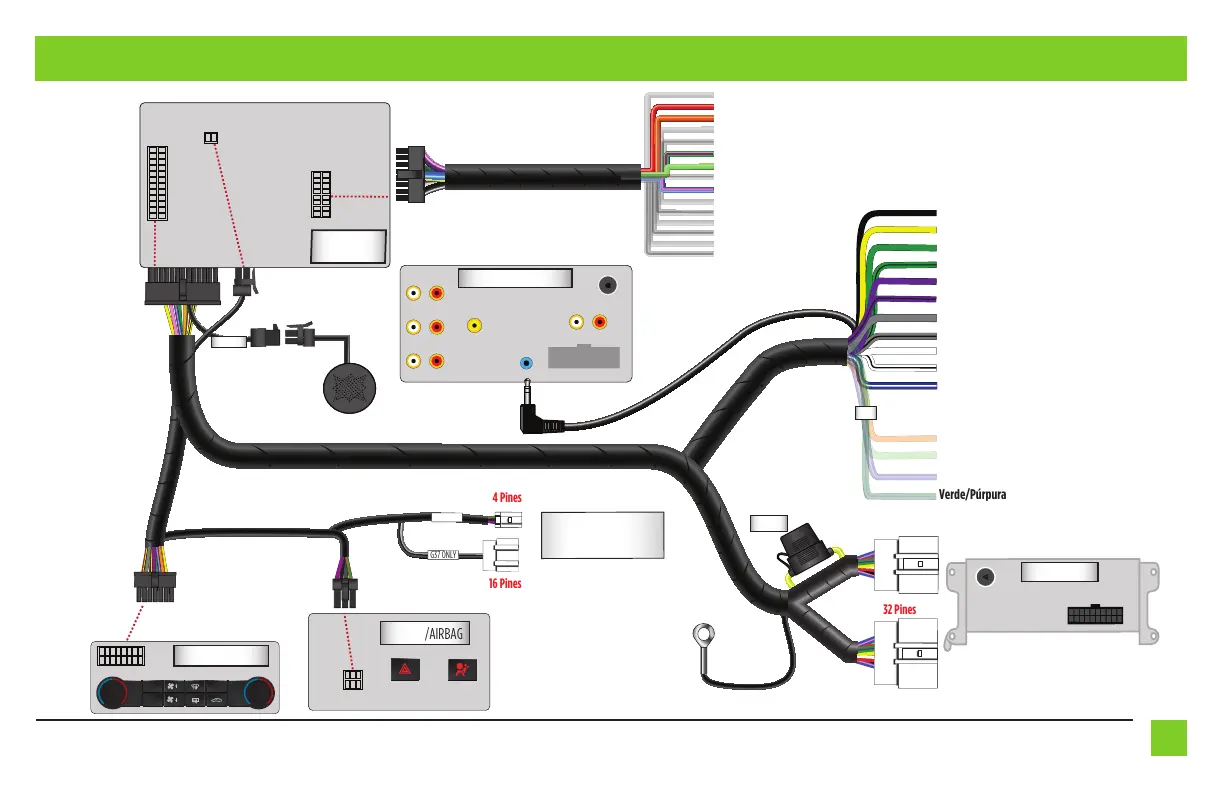

MODELOS NAV 2008-2009 (LD-NISNAV1)
