13
REV. 6/6/24 INST95-7640B
Frontal
Trasero
Sub
AUX-IN
Vista Trasera
SWC
(Las características de tu radio pueden variar)
16 PINES
LD-NISNAV2
CONTROLADOR DE HVAC
24 PINES
16 PINES
2 PINES
2 PINES
ALTAVOZ EXTERNO
2 PINES
2 PINES
24 PINES
14 PINES
14 PINES
6 PINES
6 PINES
Fusible
PELIGRO/AIRBAG
RADIO DE POSVENTA
Pantalla Táctil
de HVAC (trasera)
16 PINES
A/C
OFF
MODE
G37 ONLY
4 PINES
G37 ONLY
20 PINES
32 PINES
Conectar al arnés del Airbag/
Peligro ubicado en la parte
superior del panel central.
CONECTORES DE LADO DEL AUTO
Negro - Tierra
Amarillo - Energía de la batería
Verde - Altavoz trasero izquierdo +
Verde/Negro - Altavoz trasero izquierdo -
Púrpura - Altavoz trasero derecho +
Púrpura/Negro - Altavoz trasero derecho -
Gris - Altavoz delantero derecho +
Gris/Negro - Altavoz delantero derecho -
Blanco - Altavoz delantero izquierdo +
Blanco/Negro - Altavoz delantero izquierdo -
Azul/Blanco - Encendido del amplificado
TBD
Naranja - TBD
Verde Claro - TBD
Azul/Rosa - TBD
Verde/Púrpura - TBD
A TIERRA DEL CHASIS
No se utilizan los 28 PINES
con RCA(s) Blancos y Rojos
*
CHASIS RADIO
EXT SPKR
LD-2NAVAMP
A
B
C
A
C
B
Marrón -NO UTILIZADO
Rojo - Accesorio
Naranja - Iluminación
Verde -NO UTILIZADO
Verde/Negro - NO UTILIZADO
Verde/Púrpura - Reversa
Verde Claro - Estacionamiento
Azul/Blanco - NO UTILIZADO
Azul/Rosa - VSS
Gris - NO UTILIZADO
Gris/Negro - NO UTILIZADO
Blanco - NO UTILIZADO
Blanco/Negro - NO UTILIZADO
Púrpura - NO UTILIZADO
Púrpura/Negro - NO UTILIZADO

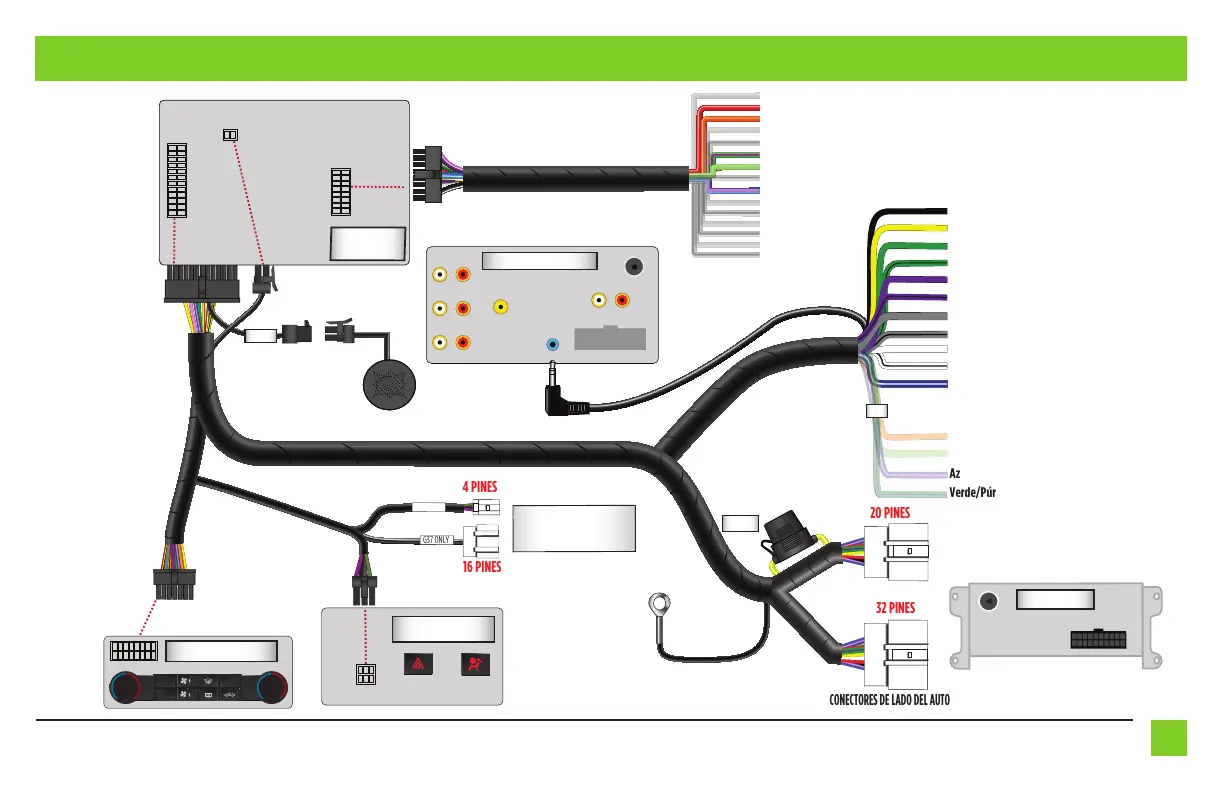

AMPLIFICADOS Y NO AMPLIFICADOS CON NAV 2010-2013 MODELS (LD-NISNAV2)
