38

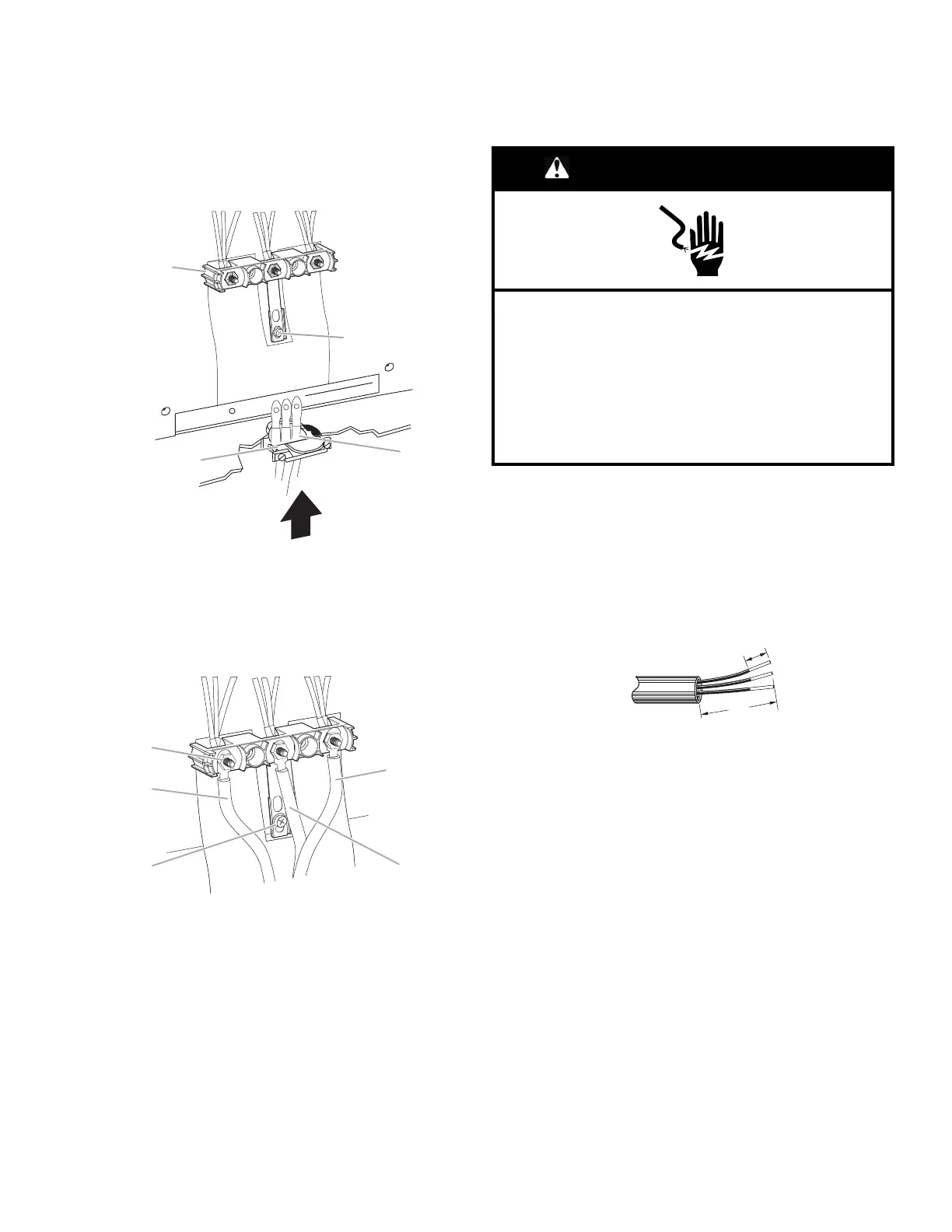

Connexion à 3 conducteurs : Cordon
d’alimentation
Utiliser cette méthode uniquement si les codes locaux autorisent
la connexion du conducteur de mise à la terre du châssis au
conducteur du neutre du cordon d’alimentation électrique.
1. Passer le cordon d’alimentation par le serre-câbles de la
plaque pour cordon/conduit en bas de la cuisinière. Laisser
suffisamment de jeu pour raccorder facilement le câblage au
boîtier de raccordement.
A
B
D
C
A. Bornier
B. Vis de liaison à
la terre
C. Serre-câbles – homologation
UL
D. Câblage du cordon
d’alimentation – grande
ouverture
2. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le
conducteur neutre (blanc) au plot central du bornier au moyen
d’un des écrous hexagonaux n° 10-32.
A
B
C
D
E
A. Écrou hexagonal
10–32
B. Ligne 2 (rouge)
C. Vis de liaison à
la terre
D. Conducteur du neutre (blanc)
E. Ligne 1 (noir)
3. Brancher la ligne 2 (rouge) et la ligne 1 (noir) aux borniers
latéraux à l’aide d’écrous hexagonaux 10-32.
4. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
REMARQUE : Pour remplacer un cordon d’alimentation,
n’utiliser qu’un cordon pour cuisinière classé pour une tension
minimum de 250 V à 40 A ou 50 A qui spécifie une utilisation
avec une ouverture d’un diamètre nominal de 1
3
/
8
po (3,5 cm)
pour le raccordement et qui possède des cosses.
5. Serrer les vis de serre-câbles.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
6. Réinstaller le couvercle du bornier.
Raccordement par câblage direct
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
l’entretien.
Utiliser des conducteurs en cuivre de calibre 8 ou en
aluminium de calibre 6.
Relier la cuisinière à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
Installation d’une connexion directe : Conducteur
de cuivre ou d’aluminium
Cette cuisinière peut être raccordée directement au coupe-circuit
avec fusible ou au disjoncteur. En fonction de l’alimentation
électrique, réaliser le raccordement nécessaire à 3 ou 4
conducteurs.
1. Couper la gaine extérieure sur une longueur de 3 po (7,6 cm)
pour exposer les conducteurs. Dénuder chaque fil de sa gaine
isolante sur une longueur de 1 po (2,5 cm).
B
A
A. 3/8 po (1 cm)
B. 3 po (7,6 cm)
2. Laisser suffisamment de jeu pour raccorder facilement les
conducteurs au bornier.
3. Terminer le raccordement électrique en fonction du type
d’alimentation électrique.
4 conducteurs (recommandé)
3 conducteurs (si un circuit à 4 conducteurs n’est pas
disponible)
Connexion à 4 conducteurs : Raccordement par
câblage direct
Utiliser cette méthode dans les cas suivants :
� Nouvelles installations avec circuit de dérivation (1996 NEC)
� Résidences mobiles
� Véhicules récréatifs
� Pour les endroits où il est illégal selon le code local d’effectuer
la mise à la terre à partir du neutre
