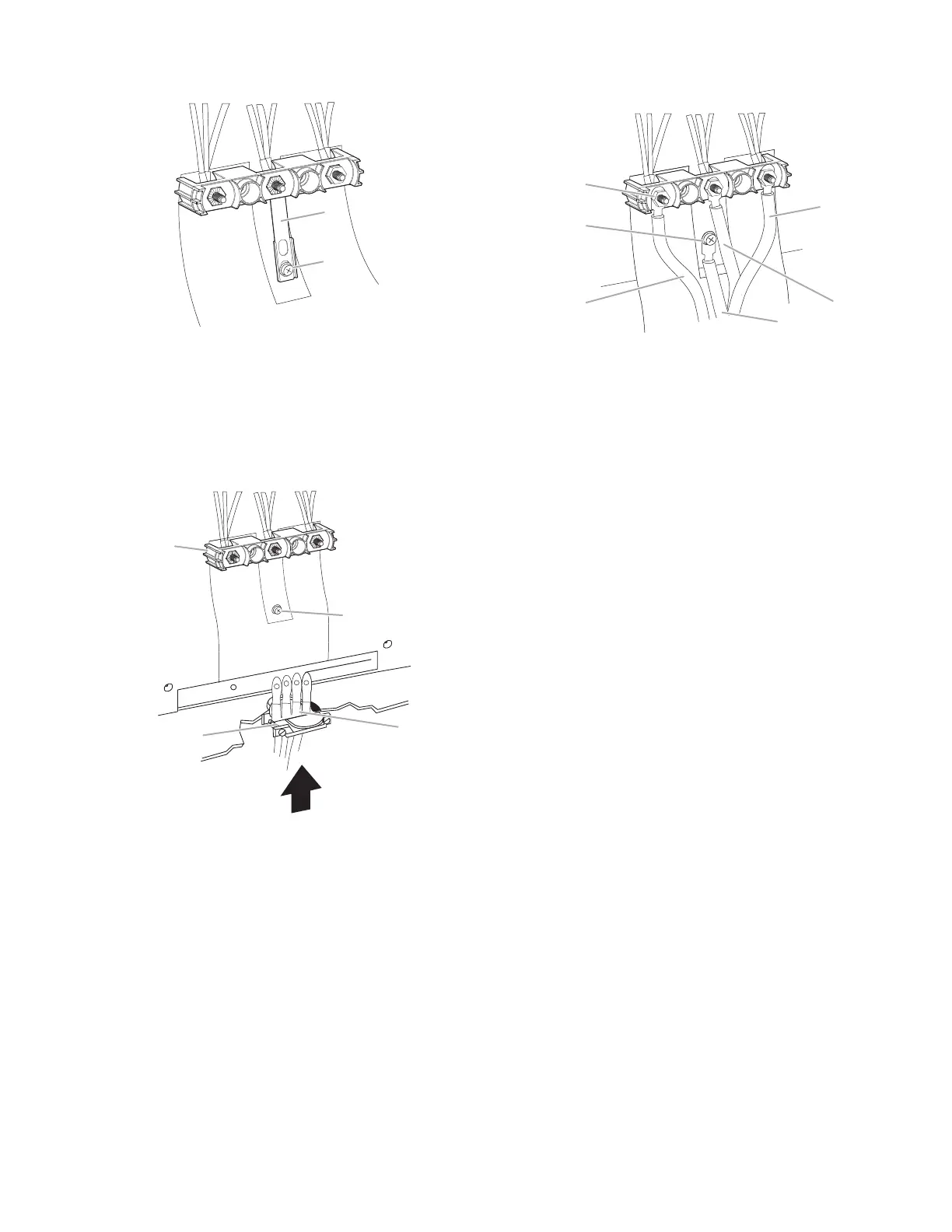

1. Une partie de la barrette métallique de terre doit être coupée
et retirée.
A
B
A. Barrette de liaison à la terre métallique
B. Vis de liaison à la terre
2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la
terre à l’arrière de la cuisinière. Conserver la vis de liaison à la
terre et l’extrémité de la liaison à la terre sous la vis.
3. Passer le cordon d’alimentation par le serre-câbles de la
plaque pour cordon/conduit en bas de la cuisinière. Laisser
suffisamment de jeu pour raccorder facilement le câblage au
boîtier de raccordement.
A
B
D
C
A. Bornier
B. Vis de liaison à
la terre
C. Serre-câbles – homologation
UL
D. Câblage du cordon
d’alimentation
4. À l’aide d’un tournevis cruciforme, connecter le fil de terre vert
du cordon d’alimentation à la cuisinière en serrant la vis de
liaison à la terre. Le fil de mise à la terre doit être raccordé en
premier.
5. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le
conducteur neutre (blanc) au plot central du bornier au moyen
d’un des écrous hexagonaux n° 10-32.
A
B
C
E
F
D
A. Écrou hexagonal
10–32
B. Vis de liaison à
la terre
C. Ligne 2 (rouge)
D. Conducteur vert (liaison à la
terre)
E. Conducteur neutre (centre)
F. Ligne 1 (noir)
6. Brancher la ligne 2 (rouge) et la ligne 1 (noir) aux borniers
latéraux à l’aide d’écrous hexagonaux 10-32.
7. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
REMARQUE : Pour remplacer un cordon d’alimentation,
n’utiliser qu’un cordon pour cuisinière classé pour une tension
minimum de 250 V à 40 A ou 50 A qui spécifie une utilisation
avec une ouverture d’un diamètre nominal de 1
3
/
8
po (3,5 cm)
pour le raccordement et qui possède des cosses.
8. Serrer les vis de serre-câbles.
IMPORTANT: Vérifier le serrage des écrous hexagonaux.
9. Réinstaller le couvercle du bornier.
