36

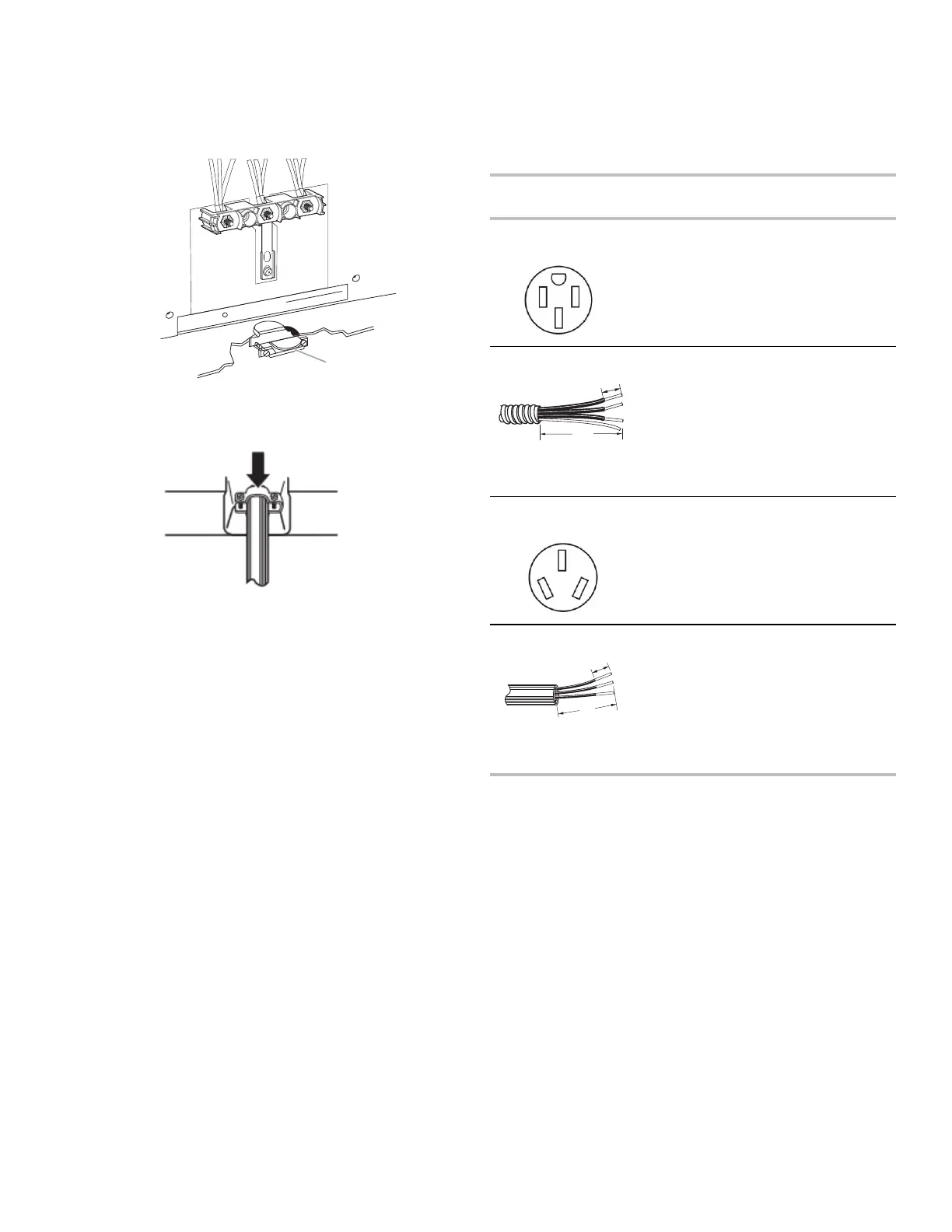

4. Ajouter un serre-câbles.
Style 1 :Serre-câbles du câble d’alimentation
� Retirer l’opercule défonçable pour le cordon
d’alimentation.
� Ajouter un serre-câbles homologué UL dans l’ouverture.
A
A. Serre-câbles – homologation UL
� Serrer la vis du serre-câbles autour du cordon
d’alimentation.
Style 2 :Serre-câbles pour raccordement direct
� Retirer l’opercule défonçable si nécessaire pour le
raccordement du conduit flexible.
� Assembler un connecteur de conduit homologué UL dans
l’ouverture.
A. Écrou de retenue amovible
B. Conduit
� Serrer la vis du serre-câbles autour du conduit flexible.
5. Terminer l’installation en suivant les instructions selon le type
de connexion électrique :
4 conducteurs (recommandé)
3 conducteurs (si un circuit à 4 conducteurs n’est pas
disponible)
Options de Raccordement Électrique
Si le domicile
comporte :
Et la connexion
est effectuée à :
Voir la section :
Prise murale à 4 fils
(type NEMA 14-50R)
Cordon
d’alimentation
homologué UL,
250 V minimum,
40 A pour
cuisinière
Connexion à 4
conducteurs :
Cordon
d’alimentation
Direct – 4 fils
B
A
A. 3/8 po (1 cm)
B. 5 po (12 cm)
Un boîtier de
disjoncteurs ou un
sectionneur à
fusible
Connexion à 4
conducteurs :
Raccordement par
câblage direct
Prise murale à 3 fils
(type NEMA 10-50R)
Cordon
d’alimentation
homologué UL,
250 V minimum,
40 A pour
cuisinière
Connexion à 3
conducteurs :
Cordon
d’alimentation
Direct – 3 fils
B
A
A. 3/8 po (1 cm)
B. 3 po (7,6 cm)
Un boîtier de
disjoncteurs ou un
sectionneur à
fusible
Connexion à 3
conducteurs :
Raccordement par
câblage direct
Connexion à 4 conducteurs : Cordon
d’alimentation
Utiliser cette méthode dans les cas suivants :
� Nouvelles installations avec circuit de dérivation (1996 NEC)
� Résidences mobiles
� Véhicules récréatifs
� Pour les endroits où il est illégal selon le code local d’effectuer
la mise à la terre à partir du neutre
