39

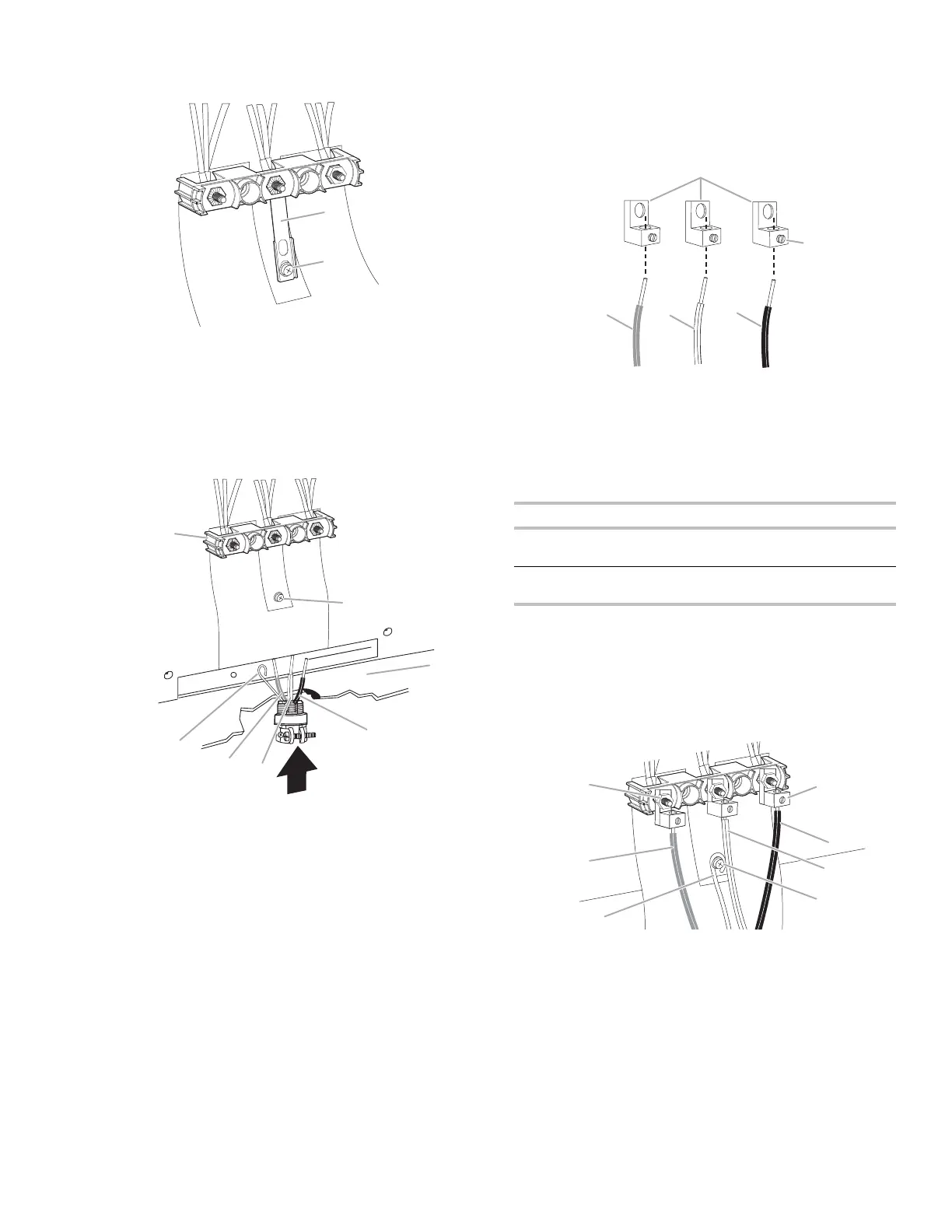

1. Une partie de la barrette métallique de terre doit être coupée
et retirée.
A
B
A. Barrette de liaison à la terre métallique
B. Vis de liaison à la terre
2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la
terre à l’arrière de la cuisinière. Conserver la vis de liaison à la
terre et l’extrémité de la liaison à la terre sous la vis.
3. Tirer les conducteurs à travers le serre-câbles au pied de la
cuisinière. Laisser suffisamment de jeu pour raccorder
facilement le câblage au boîtier de raccordement.
A
B
C
D
E
G
F
A. Bornier
B. Vis de liaison à
la terre
C. Plaque de
cordon/conduit
D. Fil de mise à la
terre nu (vert)
E. Conducteur de ligne 2 (rouge)
F. Conducteur du neutre (blanc)
G. Conducteur de ligne 1 (noir)
4. Connecter les cosses aux conducteurs des lignes 1 (noir),
neutre (blanc) et 2 (rouge). Desserrer (ne pas enlever) la vis
d’ajustement sur le devant de la cosse et insérer l’extrémité
du conducteur nu jusqu’au fond des cosses. Serrer au couple
de façon sécuritaire la vis de serrage comme indiqué dans le
tableau de spécifications de couple pour fil dénudé suivant.
A
B
C
D E
A. Cosse
B. Vis de serrage
C. Conducteur de
ligne 2 (rouge)
D. Conducteur du neutre (blanc)
E. Conducteur de ligne 1 (noir)
Spécifications de couple pour les fils nus
Serrage des cosses au bornier : 20 lb/po
(2,3 N·m)
Calibre AWG Couple
Conducteur de cuivre de
calibre 8
25 lb/po (2,8 N·m)
Conducteur d’aluminium de
calibre 6
35 lb/po (4,0 N·m)
5. Utiliser un tournevis cruciforme ou à tête hexagonale pour
connecter le fil de mise à la terre nu (vert) à la cuisinière avec
la vis de liaison à la terre et à la section de liaison à la terre.
Le fil de mise à la terre doit être raccordé en premier et ne doit
être en contact avec aucune autre borne.
6. À l’aide d’un tourne-écrou de 3/8 po, connecter le conducteur
neutre (blanc) au plot central du bornier au moyen d’un des
écrous hexagonaux no 10-32.
A
B
C
G
F
E
D
A. Écrou 10-32 à tête
hexagonale
B. Ligne 2 (rouge)
C. Fil de mise à la terre
nu (vert)
D. Vis de liaison à la
terre
E. Conducteur du neutre
(blanc)
F. Ligne 1 (noir)
G. Cosse
7. Brancher la ligne 2 (rouge) et la ligne 1 (noir) aux borniers
latéraux à l’aide d’écrous hexagonaux 10-32.
8. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
