21
Med dekoder m84 kan upp till 4 strömförbrukare styras
digitalt, helt oberoende av varandra. För detta ändamål be-
höver dekodern en adress. Denna kan antingen ställas in via
utifrån åtkomliga dipswitchar eller genom programmering
via körkontrollen. Vi rekommenderar dock att endast göra
inställningarna med hjälp av dipswitcharna.
AdressInställning med dipswitcharna
Till dekoder m84 kan upp till 4 strömförbrukare anslutas.
Man ställer in adressen till den första strömförbrukaren. De
nästkommande 3 strömförbrukarna tilldelas sedan automa-
tiskt de efterföljande adresserna.
Dekoderadressen ställs in med spakarna 1 till och med 9.
(spak 10 är reserverad för val av digital-protokoll MM/DCC).
Adressen som ställs in med switcharna anger adressen till
den först anslutna strömförbrukaren.
Tabellen på sidan 27 visar spakarnas inställningar för
adresserna 1 – 160.
VARNING: Innan någon inställning eller ändring av dipswit-
chens spakar görs, så måste dekodern vara helt strömlös,
vilket innebär att även eventuella externa strömförsörjare
måste kopplas bort.
Exempel:
Endast spakarna 3 och 4 är inställda på ON, ingen av de
övriga spakarna.
4 + 8 = 12 Addera spakarnas värden
–> Gruppadress 12
12 x 4 - 3 = 45 Beräkna de enskilda adresserna
–> Enskilda adresserna 45 – 48
De 4 anslutna strömförbrukarna har fått de separata adres-
serna 45 till 48.

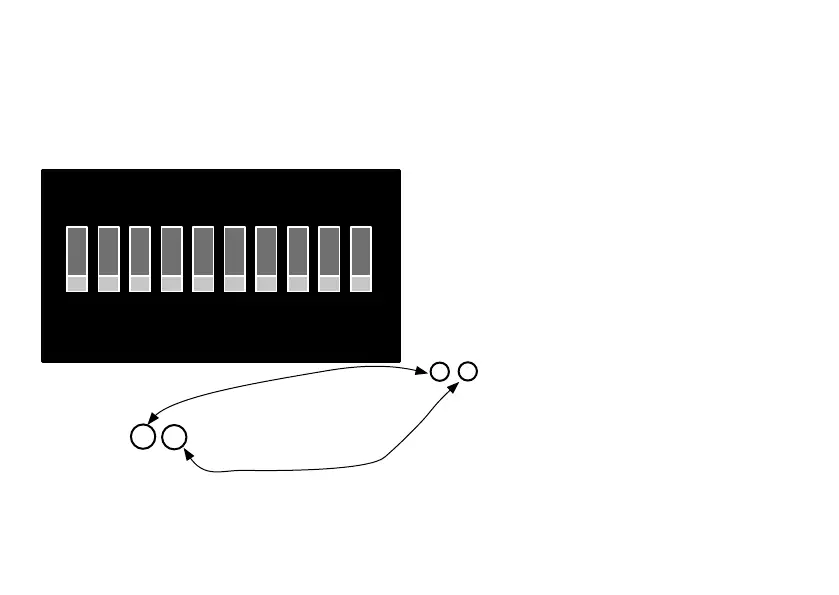

1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
