Handleiding

22

Elanslutning

Dekoder m84 behöver endast anslutas till körströmmen

(spåret) och till strömförbrukaren. Dessutom kan dekodern

anslutas till nätenheten 66360 (endast tillsammans med

60822, strömförsörjningen sker då inte från rälsen – vilket

avlastar körströmmen i skenorna).

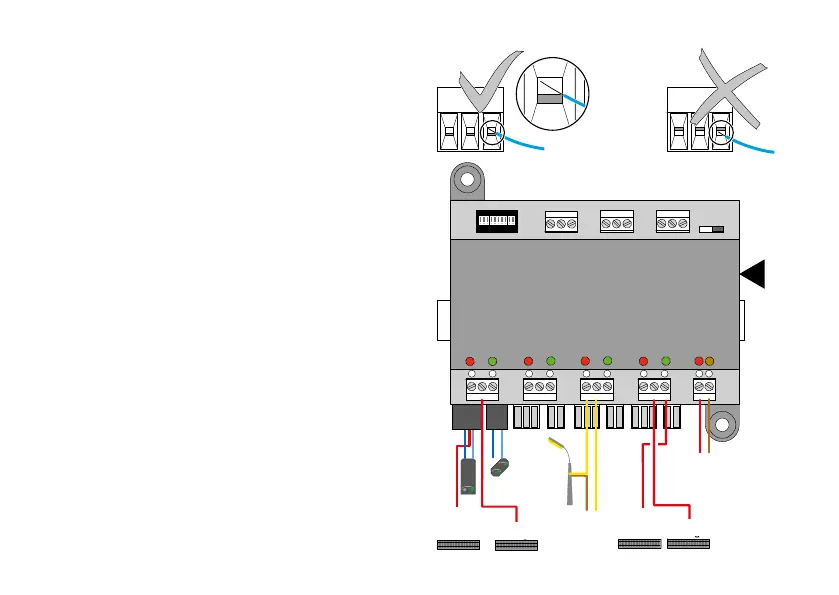

För elanslutning av dekoder och strömförbrukare måste

kabeländarna avisoleras, rensas och tvinnas - men de får

INTE förtennas! Innan kabeländarna ansluts till skruvkläm-

morna/anslutningsklämmorna så måste dessa skruvas loss.

Via stickkontakterna på sidan kan ﬂera dekodrar m83/

m84 kopplas samman. Därvid får inga förlängnings- eller

sammankopplingskablar användas. Alla sammankopplade

dekodrar är då anslutna till spåret och får sin strömför-

sörjning via den först anslutna dekodern. Inga ytterligare

spåranslutningar får kopplas in.

Kontrolllampor

• Är m84 korrekt ansluten blinkar en kontrollampa.

• Den andra kontrollampan blinkar kort en gång när deko-

dern aktiveras, dvs. när den anropas eller programmeras.

• Om bägge kontrollamporna blinkar hastigt vid anslutnin-

gen har den röda och den bruna kabeln blivit omkastade.

• Kontrollamporna på utgångarna visar dekoderns aktuella

läge.

1 2 3 4 5 6 7 8 9 10

ON

AC/DC

12-18V

Fahrgleis

Halteab-

schnitt

Halteab

-

schnitt

1

2

3

4

1

2 3

4

5 6

7

8

T

Anschluss für 66360+60822

Fahrgleis

B 0

Anslutning för 66360 + 60822

Körning spår

Håll

spår

Håll

spår
