Användning av produkten

• Dekoder m84 är avsedd för digitala modelljärnvägar som

styrs med digitalsystemen Motorola (MM), mfx eller DCC.

• Dekodern är avsedd för till- och frånkoppling av fasta

strömkretsar, t.ex. belysningar, som ersättning för

signaler vid stoppsträckor och till andra eldrivna tillbehör.

Säkerhetsinstruktioner

• Elförsörjningen av m84 får endast ske via rälsanslutning

eller från nätenhet 66360 (endast i förbindelse med

60822).

• Arbete med anslutningar/inkopplingar av dekoder m84 får

endast ske i spänningslöst tillstånd.

• VARNING! Funktionsbetingade vassa kanter och spetsiga

delar.

• Kåpan får inte öppnas.

• Dekoder m84 får endast användas inomhus i torra rum.

Viktig information

• Bruksanvisningen utgör en del av produkten och måste

därför sparas och medfölja den vid ett eventuellt över-

låtande till tredje man.

• Kontakta din Märklinfackhandlare för reparationer.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Driftanvisningar

Vid strömavbrott (kortslutning) vid kontaktanslutningarna (4)

ställs alla reläer på “av”. Efter att orsaken till kortslutningen

åtgärdats återgår reläerna till ursprungligt läge.

1 2 3 4 5 6 7 8 9 10

ON

1

2 3

4

5 6

7

8

T

1

2

3

4

5

6

7

8

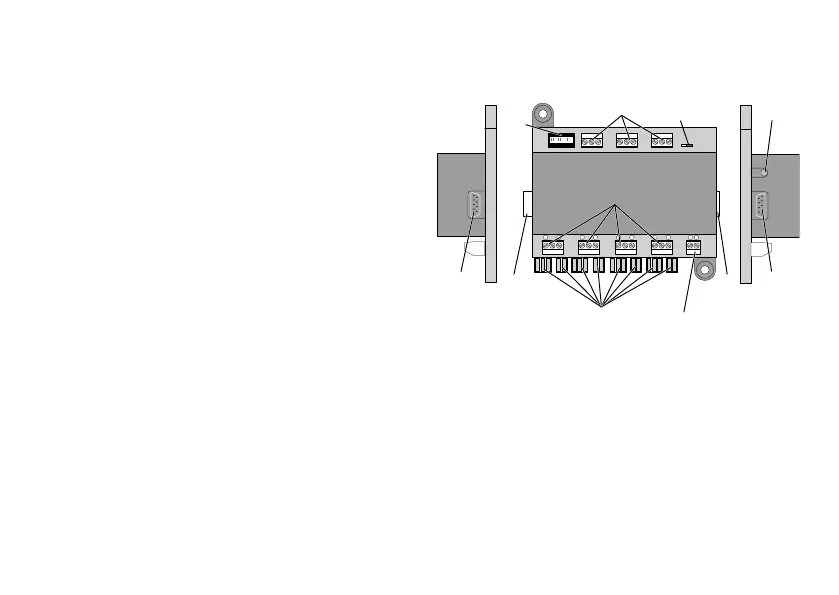

1 Dipswitchar för inställning av adressen.

2 Anslutningskontakter för 66360 (endast i förbindelse

med 60822).

3 Stickkontakter och anslutningskontakter för direkt

inkoppling av ytterligare dekodrar m83/m84.

4 Anslutningsklämmor för anslutning till rälsen.

5 Anslutningskontakter för strömförbrukare

6 Anslutningskontakter för ljussignalerna 74371, 74391 och

74380

7 Anslutningskontakter för externa styrkontakter, för t.ex.

till- och frånkopplingar

8 Strömbrytare till Hobby-Signalens belysning är påslagna

vid leverans.

Vid extern strömförsörjning (2) bibehålls reläernas inställ-

ningar.
