Instrucciones de
instalación
Página
18

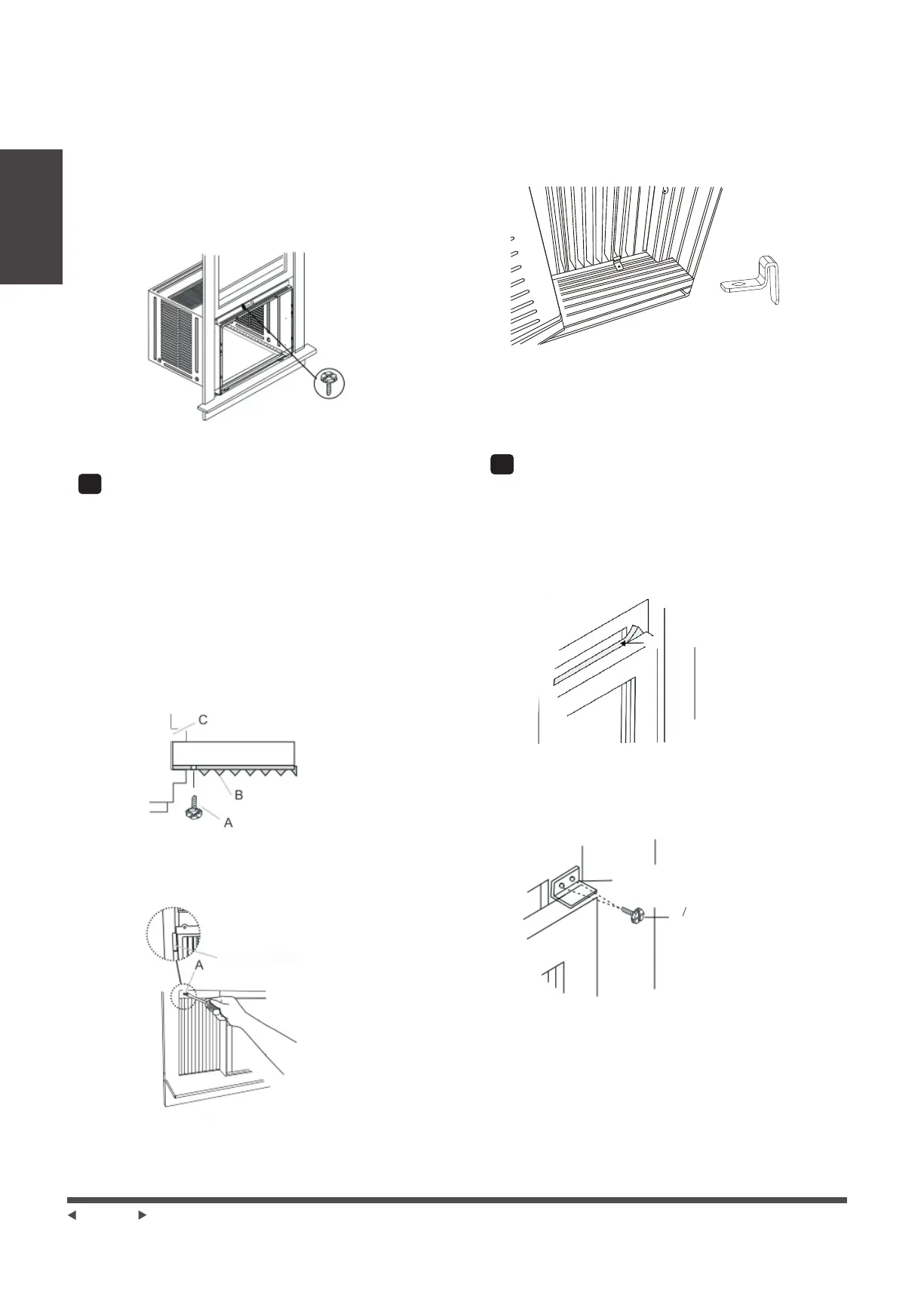

Junta de la hoja de la ventana
A. Tornillo hexagonal largo de 3/4 (o 1/2) pulgada
B. Relleno de ventana izquierdo
Panel superior de la pierna
C. Canal de la ventana
Fig.18B
Fig.18A
A. Tornillo hexagonal largo de 3/4 (o 1/2) pulgada
Bloqueo de seguridad
3
4(o1 )Tornillos largos
de cabeza hexagonal
/2
1. Extienda los paneles de relleno de la ventana hacia
el marco de la ventana.
2. Use una broca de 1/8" para hacer un agujero de arranque
a través del agujero en la parte superior de cada panel de re-
lleno de ventana y en el marco de la ventana (Fig. 18A y Fig.
18B). Conecte con un tornillo hexagonal largo de 3/4" (o 1/2")
.
1. Recorte la junta del marco para que se ajuste al ancho de la
ventana. Inserte en el espacio entre los marcos superior e infe-
rior (Fig.18).
2. Coloque el bloqueo de seguridad en ángulo recto (Fig. 19).
4. Coloque el ángulo superior en el marco de la ventana: Use
una broca de 3/32" para perforar un agujero a través del agujero
en el centro del ángulo superior en el marco de la ventana, y
conduzca un tornillo de bloqueo de cabeza hexagonal de 3/4" (o
1/2'') a través del agujero en el centro del ángulo superior en el
marco de la ventana como se muestra (Fig.17A)
3. Coloque los marcos de bloqueo en el alféizar de la
ventana usando dos tornillos de 3/4" (19mm)(Fig.1
8C) (en algunos modelos)
7
Coloque los paneles de relleno de la ventana en
el marco de la ventana
8
Instale la junta del marco de la ventana y
el bloqueo de seguridad
Fig.17A
Fig.18C
Fig.18
Fig.19
TORNILLO
DE CABEZA HEXAGONAL
DE 3/4" (O 1/2") DE LARGO
Hoja de la ventana
juntas de clima
