Instrucciones de
instalación
Página
19
or
Mida el ancho interno
de la cortina lateral
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17
1 2 3 4 5 6
1. Levante el aire acondicionado y deslícelo cuidadosamente
en el mueble dejando 6 pulgadas sobresaliendo.
2. NO presione los controles o las bobinas aletadas.
3. Asegúrese de que el chasis esté rmemente
asentado hacia la parte trasera del mueble.
4. La instalación del frente es el reverso de la
eliminación descrita en la Sección 1.
Para minimizar las fugas de aire y garantizar un
aislamiento óptimo, es necesario instalar el
hardware R1 incluido en la cortina lateral. Siga
las instrucciones siguientes.

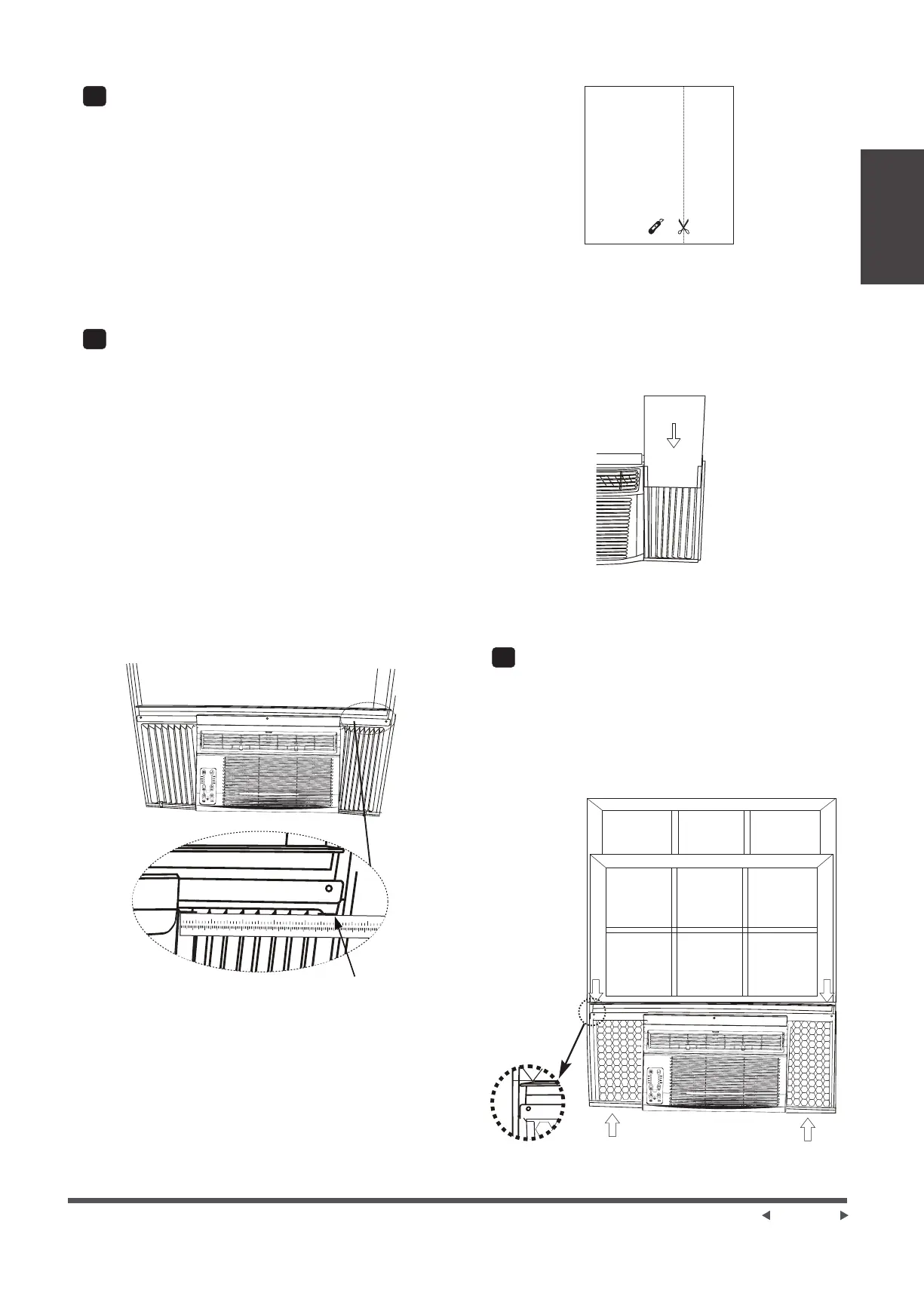

Paso 1. Después de que la unidad esté instalada
en la ventana, mida el ancho interior de la cortina
lateral como se muestra (Fig.20).
Paso 2. Marque una línea en el panel de aisla-
miento R1 proporcionado de acuerdo con una
longitud de 1/8 " (3 mm) menos que el ancho me-
dido en el paso 1, luego corte el panel de aisla-
miento R1 a lo largo de la línea (Fig. 12).
Paso 3. Deslice el panel de aislamiento R1
en la cortina lateral, el lado con patrón debe
enfrentar el interior (Fig. 22).
Para minimizar las fugas de aire entre el aire
acondicionado de la habitación y la abertura de
la ventana, recorte el sellado con una longitud
adecuada, retire el respaldo protector y cubra
cualquier espacio si es necesario (Fig.23).
Paso 4. Repita en el otro lado.
9
Instale el chasis en el mueble e instale
la parte frontal en la unidad
10
INSTALE EL HARDWARE R1 (solo aplica-
ble a modelos ≥15000Btu/h)
11
INSTALE EL SELLADO
Fig.20
Fig.21
Fig.22
Fig.23
