Instrucciones de
instalación
Página 17
1/2''
Tornillos largos
y tuercas de bloqueo
Izquierda
Derecha
Ángulo del umbral
Soporte
Tornillo de cabeza
plana
Se requieren 2 para
cada soporte
Tuerca de bloqueo
Marcar
1
2
Tornillos largos
y tuercas de bloqueo
1
/
4
5
/
8
5
Persianas laterales
Hoja de la ventana
Alféizar de la ventana
Soporte de ángulo de alféizar
Aproximadamente
Medir desde
el borde del mueble.
3/4'' (o 1/2'')
Tornillo hexagonal
largo

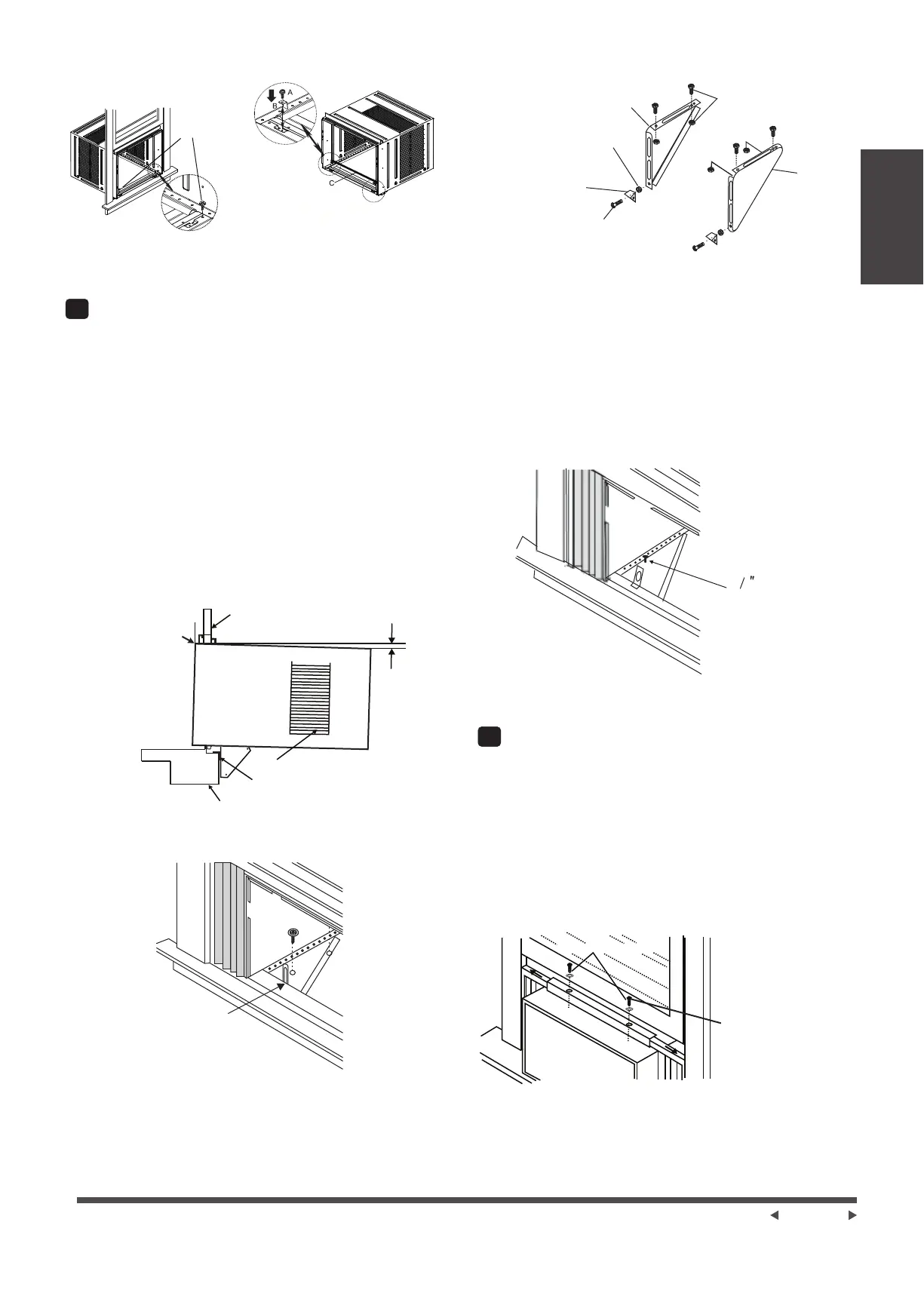

1. Mantenga cada soporte de montaje al ras contra el ex-
terior del alféizar y ajustado a la parte inferior del mueble
como se muestra en la Fig.15A. Marque los soportes
en el nivel superior del alféizar y retire.
2. Ensamble el soporte de ángulo de alféizar a los so-
portes de montaje en la posición marcada (Fig.15B).
Apriete a mano, pero permita cambios posteriores.
3. Instale los soportes de soporte (con soportes de ángulo
de alféizar adjuntos) en el agujero correcto en la parte infe-
rior del gabinete como se muestra en la Fig.16. 4. Apriete
los 6 pernos con seguridad.
1. Eleve cuidadosamente la ventana para exponer los tornillos
de bloqueo del panel de relleno. Aoje los tornillos para
que los paneles de relleno se deslicen fácilmente.
2. Extienda los paneles para llenar completamente la aber-
tura de la ventana. Apriete los tornillos de bloqueo en la
parte superior (Fig.17).
3. Cierre la ventana detrás del ángulo superior.
Fig.13 Fig.13B
Fig.15B
Fig.16
Tornillo de bloqueo
Tornillo de bloqueo y arandela
de 7/16"
Fig.17
Fig.14
Fig.15A
5
Instale el soporte de soporte
6
Extienda los paneles de relleno de la ventana
NOTA: Compruebe que el aire acondicionado está inclinado hacia atrás
aproximadamente
1
"a
1
"
(inclinado alrededor de
3
° a 4 ° hacia abajo
hacia el exterior). Después de la instalación adecuada, el condensado
no debe drenar del oricio de drenaje de desbordamiento durante el
uso normal, corrija la pendiente de lo contrario (Fig.14).
A. # 10 X 1/4 tornillos Phillips de cabeza plana
B. Bloqueo de seguridad (solo para ventanas con revestimiento de vinilo)
C. Junta de espuma del riel inferior
1
/
4
5
/
8
1
"a
1
"
